Vite doppio filetto STSR

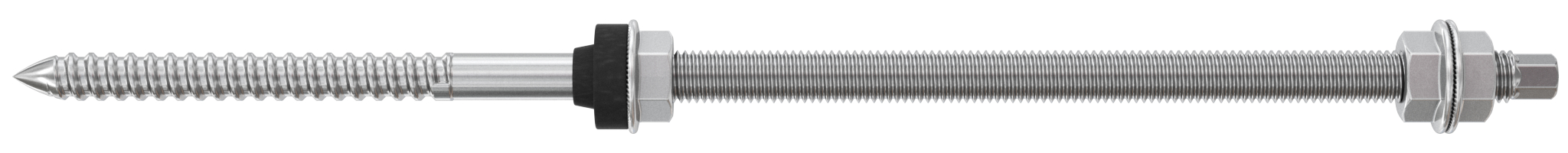

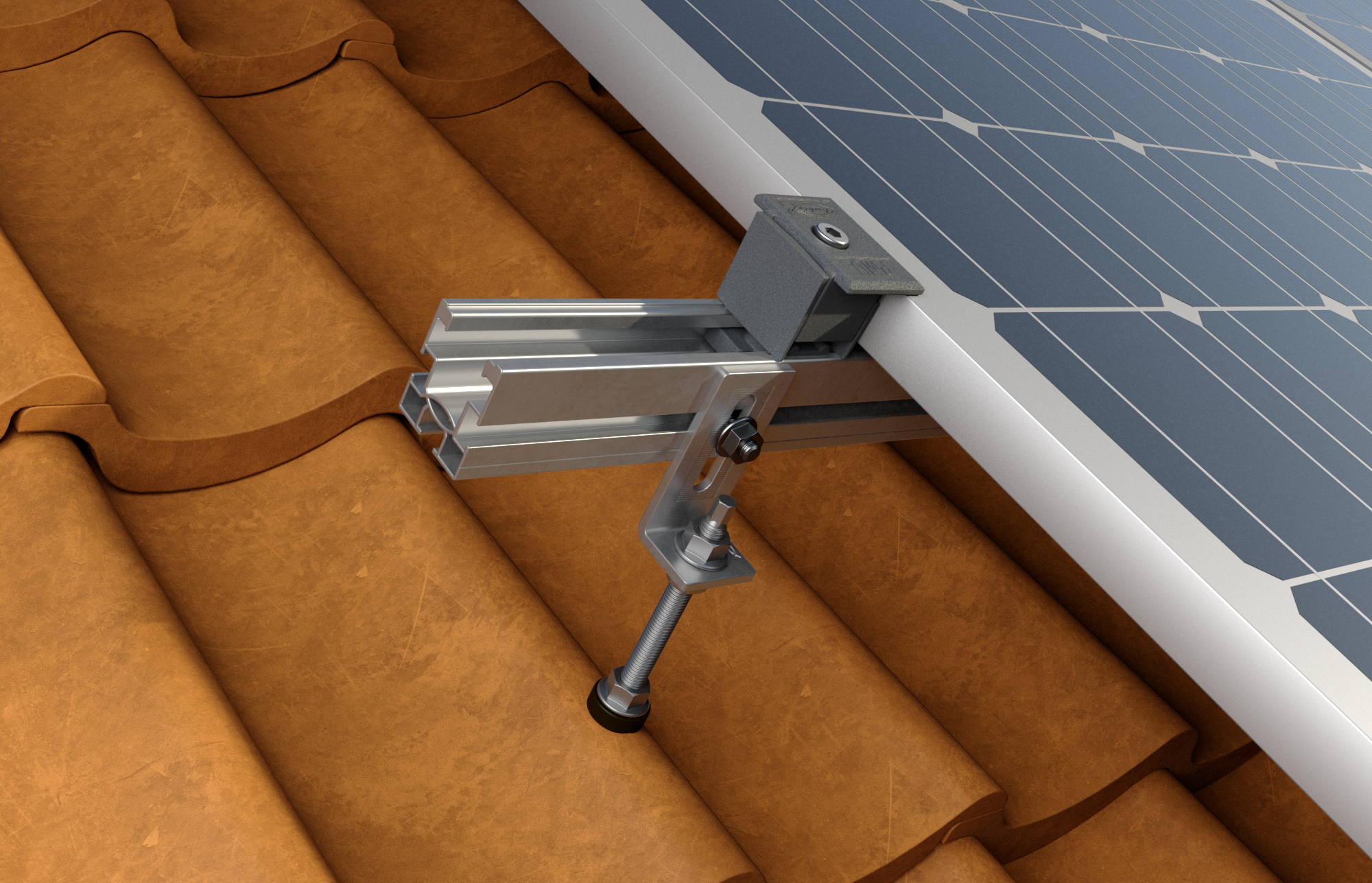

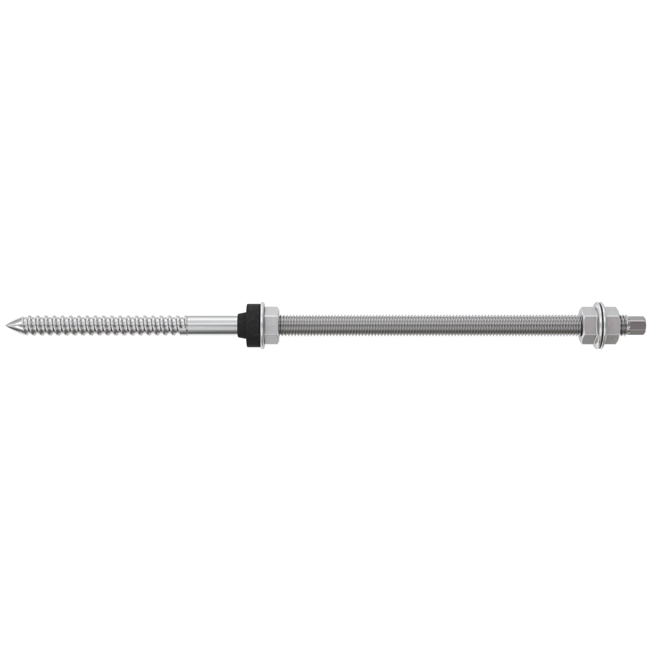

STSR M12 x 350 mm inox A2 - Vite a doppia filettatura per l'installazioni di sistemi fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno o laterocemento.

• La vite doppia filettatura STSR è fornita pre-assemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
• L'installazione è rapida in quanto non prevede la rimozione del rivestimento della copertura.
• La vite è provvista di guarnizione in EPDM contro le infiltrazioni da pioggia.

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.
• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione.
• Identificare la posizione delle viti in base alla struttura di supporto e al layout dell'impianto
• Forare il supporto in funzione del diametro della vite e del tipo di supporto.
• Nel caso di struttura con travi e solette in calcestruzzo, fissare la vite STSR usando un ancorante chimico.
• Nel caso di struttura in laterocemento, fissare la vite STSR usando un ancorante chimico e tassello a rete FIS HK.
• In caso di struttura in legno, fissare la vite STSR dopo aver pre-forato la struttura.
• Serrare la vite STSR fino a portare la gomma EPDM a contatto con la copertura.
• Sigillare con cura il punto di uscita della vite dalla copertura con sigillante bituminoso per aumentare l'impermeabilizzazione.

• Diametro: 11 [mm]
• Peso: 0.32 [kg]
• Filettatura metrica: M12
• Lunghezza filettatura legno: 100 [mm]
• Lunghezza: 350 [mm]
• Lunghezza filettatura metrica: 195 [mm]
• Lunghezza gambo: 35 [mm]
• Chiave di serraggio: 9 [mm]
• Chiave di serraggio: 18 [mm]

Riferimenti:

• Codice EAN: 8001132114155
• Codice Fischer: 570113

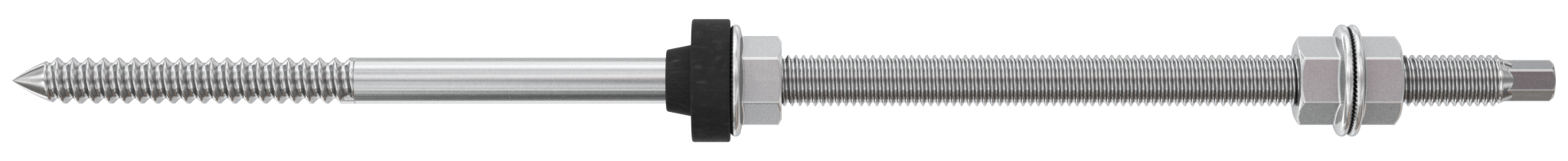

STSR M10 x 300 mm inox A2 - Vite a doppia filettatura per l'installazioni di sistemi fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno o laterocemento.

• La vite doppia filettatura STSR è fornita pre-assemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
• L'installazione è rapida in quanto non prevede la rimozione del rivestimento della copertura.
• La vite è provvista di guarnizione in EPDM contro le infiltrazioni da pioggia.

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.
• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione.
• Identificare la posizione delle viti in base alla struttura di supporto e al layout dell'impianto
• Forare il supporto in funzione del diametro della vite e del tipo di supporto.
• Nel caso di struttura con travi e solette in calcestruzzo, fissare la vite STSR usando un ancorante chimico.
• Nel caso di struttura in laterocemento, fissare la vite STSR usando un ancorante chimico e tassello a rete FIS HK.
• In caso di struttura in legno, fissare la vite STSR dopo aver pre-forato la struttura.
• Serrare la vite STSR fino a portare la gomma EPDM a contatto con la copertura.
• Sigillare con cura il punto di uscita della vite dalla copertura con sigillante bituminoso per aumentare l'impermeabilizzazione.

• Diametro: 11 [mm]
• Peso: 0.22 [kg]
• Filettatura metrica: M10
• Lunghezza filettatura legno: 100 [mm]
• Lunghezza: 300 [mm]
• Lunghezza filettatura metrica: 150 [mm]
• Lunghezza gambo: 35 [mm]
• Chiave di serraggio: 7 [mm]
• Chiave di serraggio: 15 [mm]

Riferimenti:

• Codice EAN: 8001132116395
• Codice Fischer: 570692

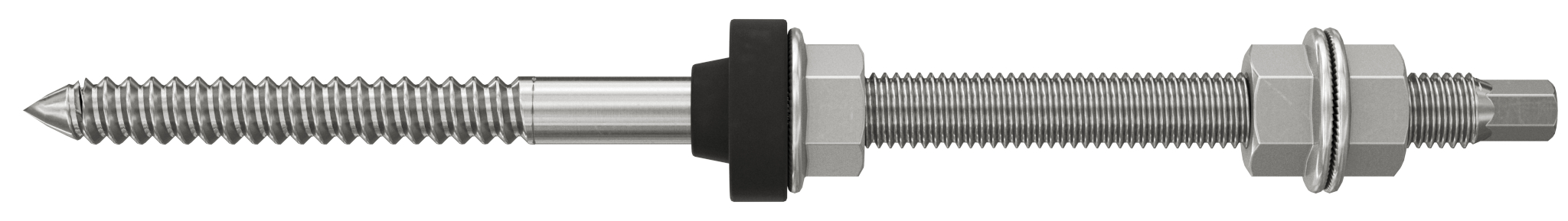

STSR M10 x 200 mm inox A2 - Vite a doppia filettatura per l'installazioni di sistemi fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno o laterocemento.

• La vite doppia filettatura STSR è fornita pre-assemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
• L'installazione è rapida in quanto non prevede la rimozione del rivestimento della copertura.
• La vite è provvista di guarnizione in EPDM contro le infiltrazioni da pioggia.

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.
• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione.
• Identificare la posizione delle viti in base alla struttura di supporto e al layout dell'impianto
• Forare il supporto in funzione del diametro della vite e del tipo di supporto.
• Nel caso di struttura con travi e solette in calcestruzzo, fissare la vite STSR usando un ancorante chimico.
• Nel caso di struttura in laterocemento, fissare la vite STSR usando un ancorante chimico e tassello a rete FIS HK.
• In caso di struttura in legno, fissare la vite STSR dopo aver pre-forato la struttura.
• Serrare la vite STSR fino a portare la gomma EPDM a contatto con la copertura.
• Sigillare con cura il punto di uscita della vite dalla copertura con sigillante bituminoso per aumentare l'impermeabilizzazione.

• Diametro: 9 [mm]
• Filettatura: M10 x 200 [mm]
• Peso: 0.13 [kg]
• Filettatura metrica: M10
• Lunghezza filettatura legno: 67 [mm]
• Lunghezza: 200 [mm]
• Lunghezza filettatura metrica: 85 [mm]
• Lunghezza gambo: 30 [mm]
• Chiave di serraggio: 7 [mm]
• Chiave di serraggio: 15 [mm]

Riferimenti:

• Codice EAN: 8001132712023
• Codice Fischer: 71202

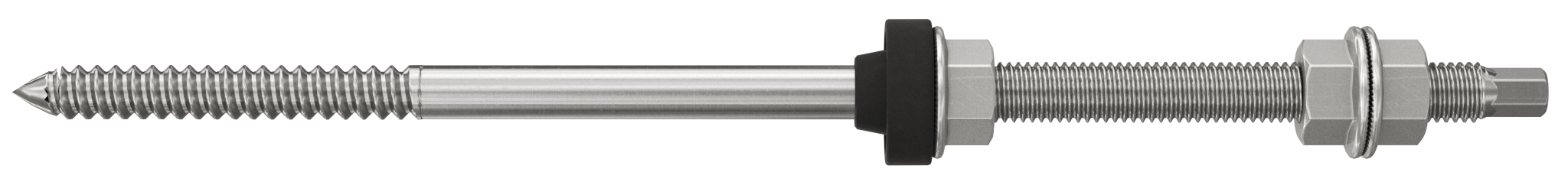

STSR M10 x 250 mm inox A2 - Vite a doppia filettatura per l'installazioni di sistemi fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno o laterocemento.

• La vite doppia filettatura STSR è fornita pre-assemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
• L'installazione è rapida in quanto non prevede la rimozione del rivestimento della copertura.
• La vite è provvista di guarnizione in EPDM contro le infiltrazioni da pioggia.

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.
• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione.
• Identificare la posizione delle viti in base alla struttura di supporto e al layout dell'impianto
• Forare il supporto in funzione del diametro della vite e del tipo di supporto.
• Nel caso di struttura con travi e solette in calcestruzzo, fissare la vite STSR usando un ancorante chimico.
• Nel caso di struttura in laterocemento, fissare la vite STSR usando un ancorante chimico e tassello a rete FIS HK.
• In caso di struttura in legno, fissare la vite STSR dopo aver pre-forato la struttura.
• Serrare la vite STSR fino a portare la gomma EPDM a contatto con la copertura.
• Sigillare con cura il punto di uscita della vite dalla copertura con sigillante bituminoso per aumentare l'impermeabilizzazione.

• Diametro: 9 [mm]
• Filettatura: M10 x 250 [mm]
• Peso: 0.16 [kg]
• Filettatura metrica: M10
• Lunghezza filettatura legno: 67 [mm]
• Lunghezza: 250 [mm]
• Lunghezza filettatura metrica: 85 [mm]
• Lunghezza gambo: 80 [mm]
• Chiave di serraggio: 7 [mm]
• Chiave di serraggio: 15 [mm]

Riferimenti:

• Codice EAN: 8001132712030
• Codice Fischer: 71203

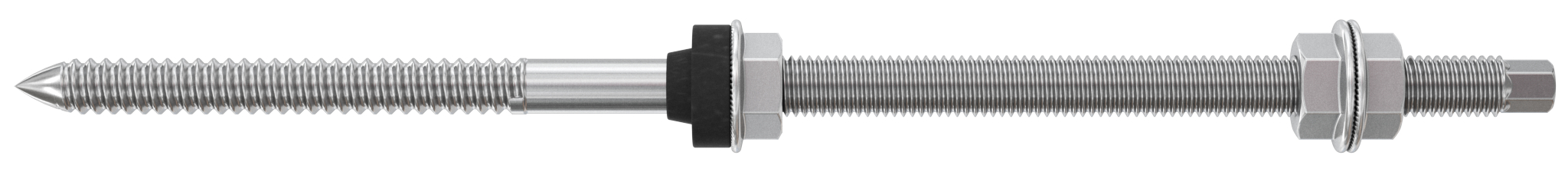

STSR M12 x 300 mm inox A2 - Vite a doppia filettatura per l'installazioni di sistemi fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno o laterocemento.

• La vite doppia filettatura STSR è fornita pre-assemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
• L'installazione è rapida in quanto non prevede la rimozione del rivestimento della copertura.
• La vite è provvista di guarnizione in EPDM contro le infiltrazioni da pioggia.

• Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto.
• Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione.
• Identificare la posizione delle viti in base alla struttura di supporto e al layout dell'impianto
• Forare il supporto in funzione del diametro della vite e del tipo di supporto.
• Nel caso di struttura con travi e solette in calcestruzzo, fissare la vite STSR usando un ancorante chimico.
• Nel caso di struttura in laterocemento, fissare la vite STSR usando un ancorante chimico e tassello a rete FIS HK.
• In caso di struttura in legno, fissare la vite STSR dopo aver pre-forato la struttura.
• Serrare la vite STSR fino a portare la gomma EPDM a contatto con la copertura.
• Sigillare con cura il punto di uscita della vite dalla copertura con sigillante bituminoso per aumentare l'impermeabilizzazione.

• Diametro: 11 [mm]
• Peso: 0.28 [kg]
• Filettatura metrica: M12
• Lunghezza filettatura legno: 100 [mm]
• Lunghezza: 300 [mm]
• Lunghezza filettatura metrica: 150 [mm]
• Lunghezza gambo: 35 [mm]
• Chiave di serraggio: 9 [mm]
• Chiave di serraggio: 18 [mm]

Riferimenti:

• Codice EAN: 8001132712047
• Codice Fischer: 71204
