Vite doppio filetto STSI

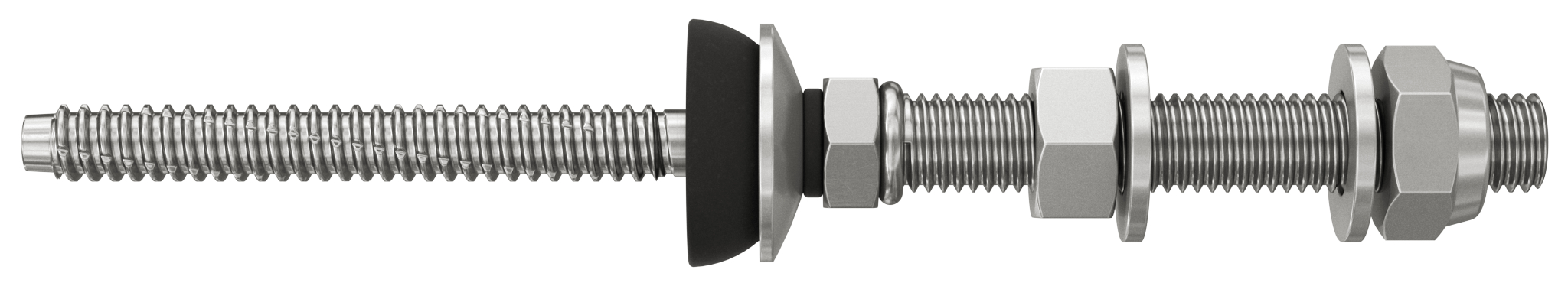

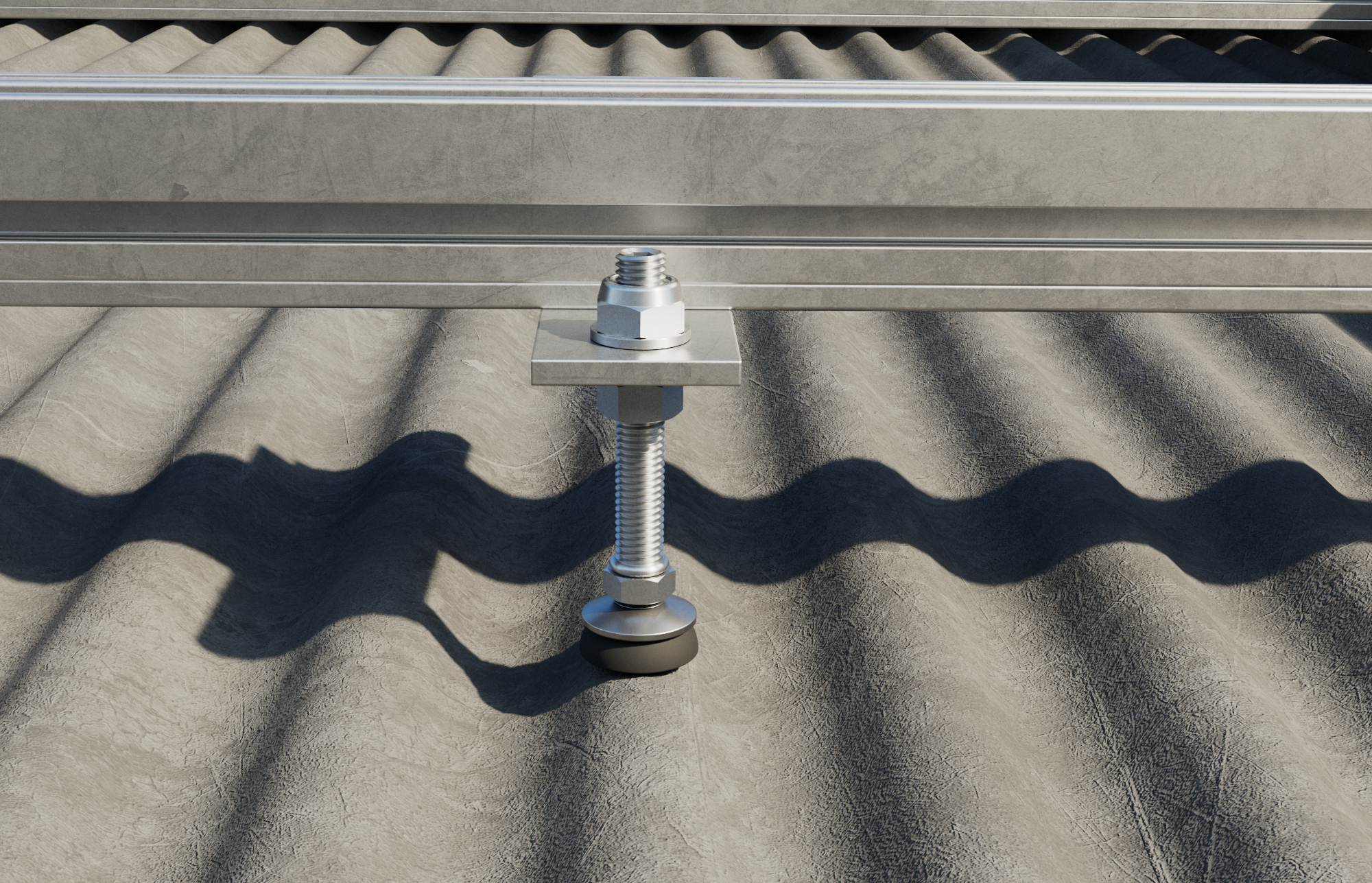

STSI M10 x 181 mm inox A2 - Vite a doppia filettatura per fissare impianti fotovoltaici su coperture in lastre ondulate o finto coppo e struttura portante in acciaio.

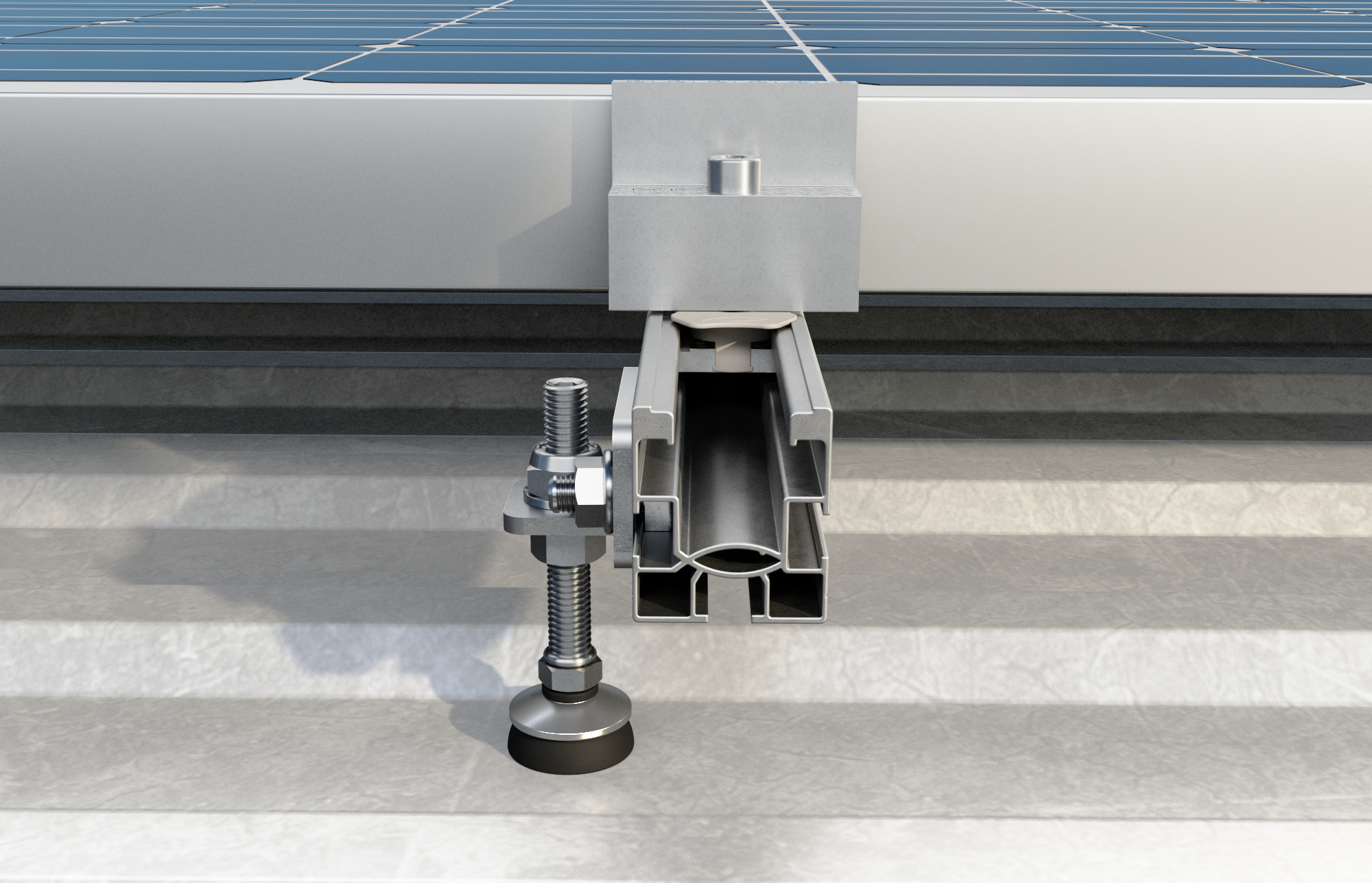

• La vite a doppia filettatura STSI è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.
• L'installazione è rapida in quanto non prevede la rimozione del rivestimento della copertura.
• La vite è provvista di guarnizione in EPDM contro le infiltrazioni da pioggia.

• Individuare la lunghezza della vite doppia filettatura STSI in funzione dello spessore della struttura portante di supporto.
• Definire l'interasse delle viti doppia filettatura STSI in funzione dei carichi neve e vento della zona di installazione.
• Identificare la posizione delle viti STSI in base alla struttura e al layout dell'impianto.
• Preforare il rivestimento della copertura e la struttura metallica sottostante.
• Serrare la vite STSI fino a portare la gomma EPDM a contatto con la copertura.
• Sigillare con cura il punto di uscita della vite dalla copertura con un sigillante bituminoso in modo da aumentare l'impermeabilizzazione.

• Diametro: 8 [mm]
• Peso: 0.103 [kg]
• Filettatura metrica: M10
• Lunghezza: 181 [mm]
• Lunghezza filettatura metrica: 50 [mm]
• Lunghezza gambo: 8.5 [mm]
• Chiave di serraggio: 5 [mm]
• Chiave di serraggio (testa esgonale incassata): 5 [mm]
• Chiave di serraggio: 13 [mm]
• Lunghezza filettatura acciaio: 70 [mm]

Riferimenti:

• Codice EAN: 8001132046456
• Codice Fischer: 533376
