Triangolo preassemblato STFN

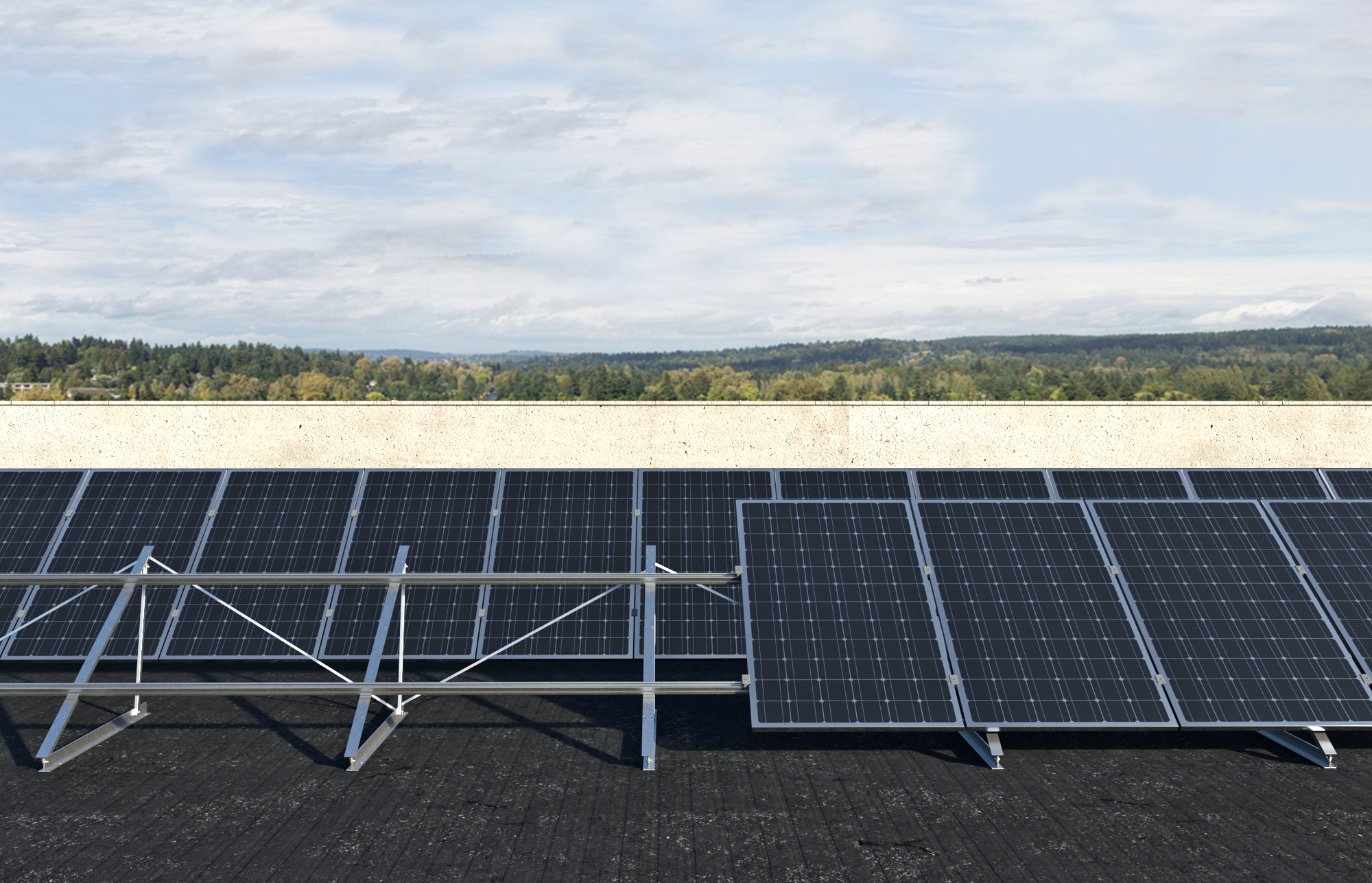

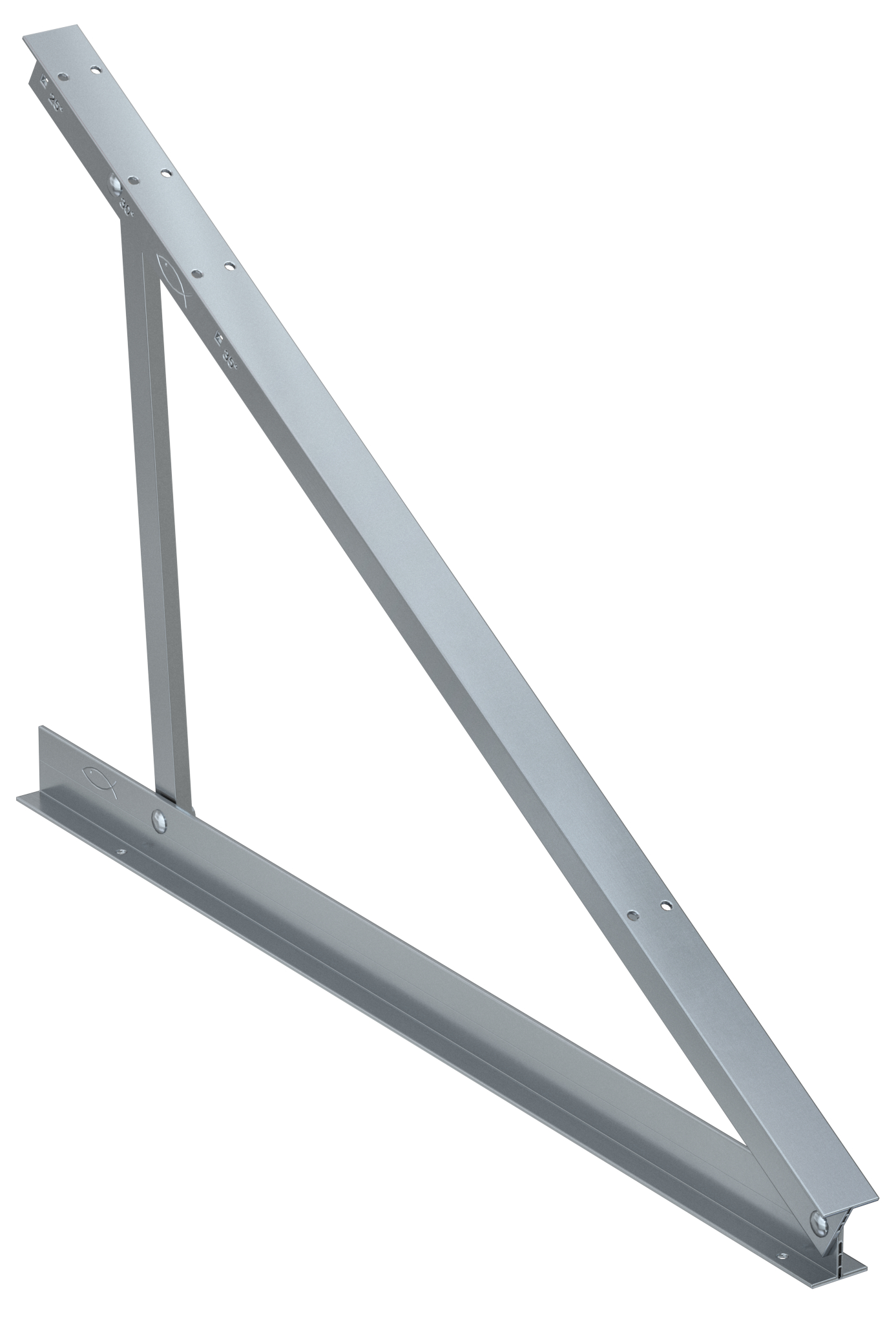

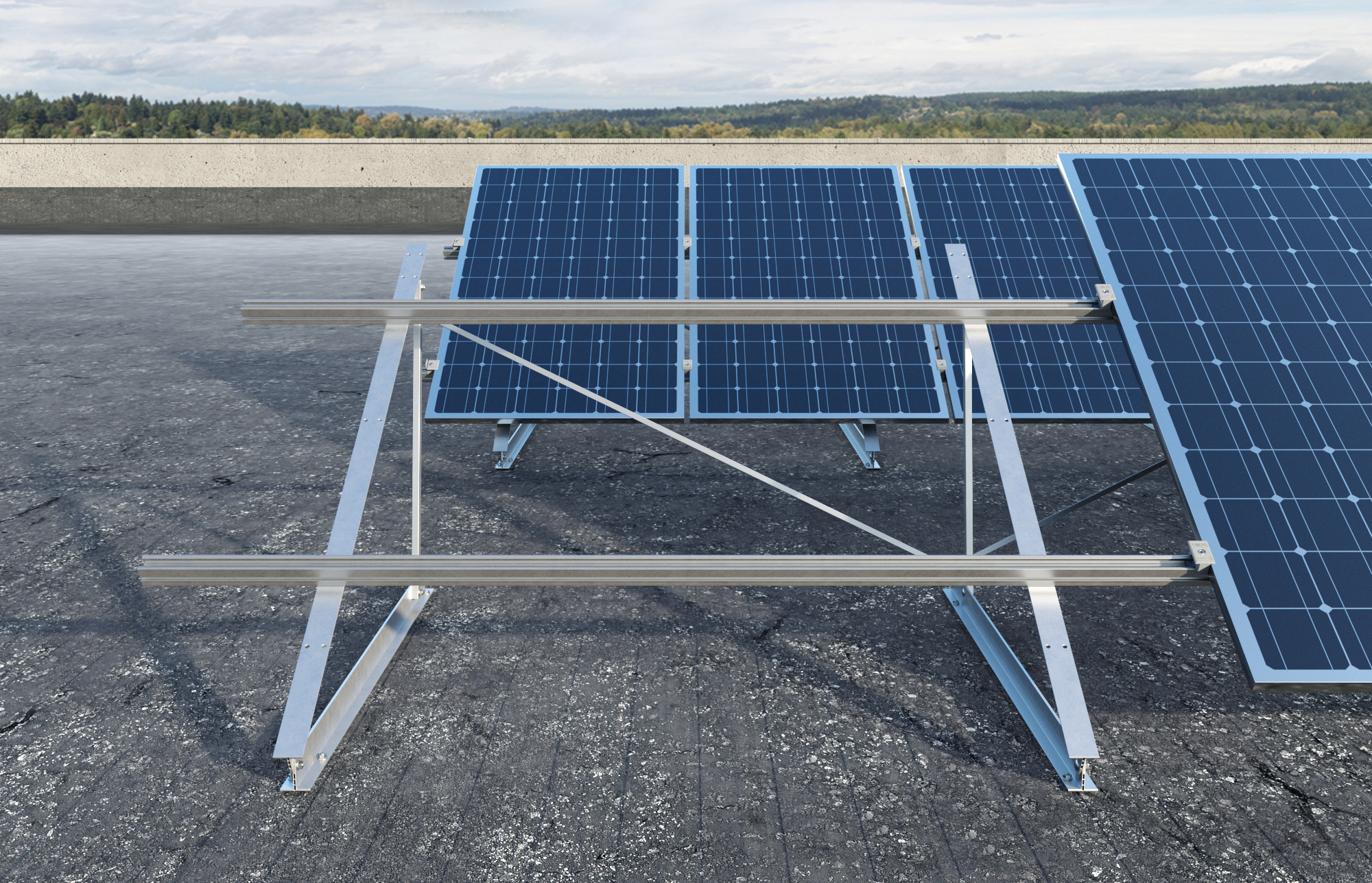

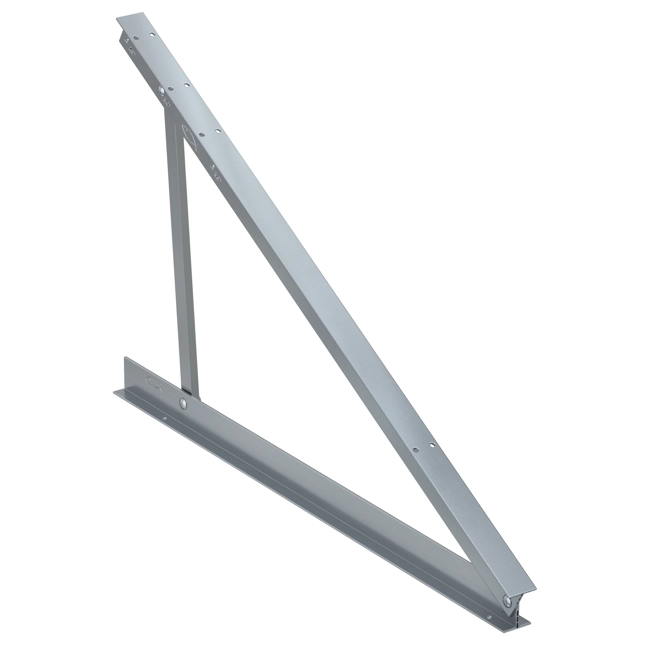

STFN 25°-30°-35° - Il triangolo per l’installazione di pannelli fotovoltaici su coperture piane con orientamento verticale o orizzontale.

• Il triangolo STFN è fornito pre-assemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
• Il triangolo STFN è regolabile secondo diverse angolazioni di 10°-15° e 25°-30°-35°.
• Il triangolo STFN consente di orientare i moduli sia in orizzontale che in verticale.
• STFN è disponibile in 2 versioni: tradizionale e per pannelli con fino a 2150 mm.

• Definire l’interasse dei triangoli in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX).
• Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell’impianto.
• Selezionare l'angolazione desiderata e fissare il puntone diagonale utilizzando il foro corrispondente.
• Fissare la base del triangolo con l'ancorante appropriato in funzione del materiale della struttura di supporto.
• Collegare il profilo Solar alla diagonale del triangolo utilizzando le viti fornite nella confezione.

• Peso: 2.53 [kg]
• Coppia di serraggio: 10 [N·m]
• Foro-ø: 9 [mm]
• Sezione trasversale: 3.78 [cm²]
• Chiave di serraggio: 13 [mm]
• Momento di inerzia: 22.5 [cm⁴]

Riferimenti:

• Codice EAN: 8001132021583
• Codice Fischer: 511874

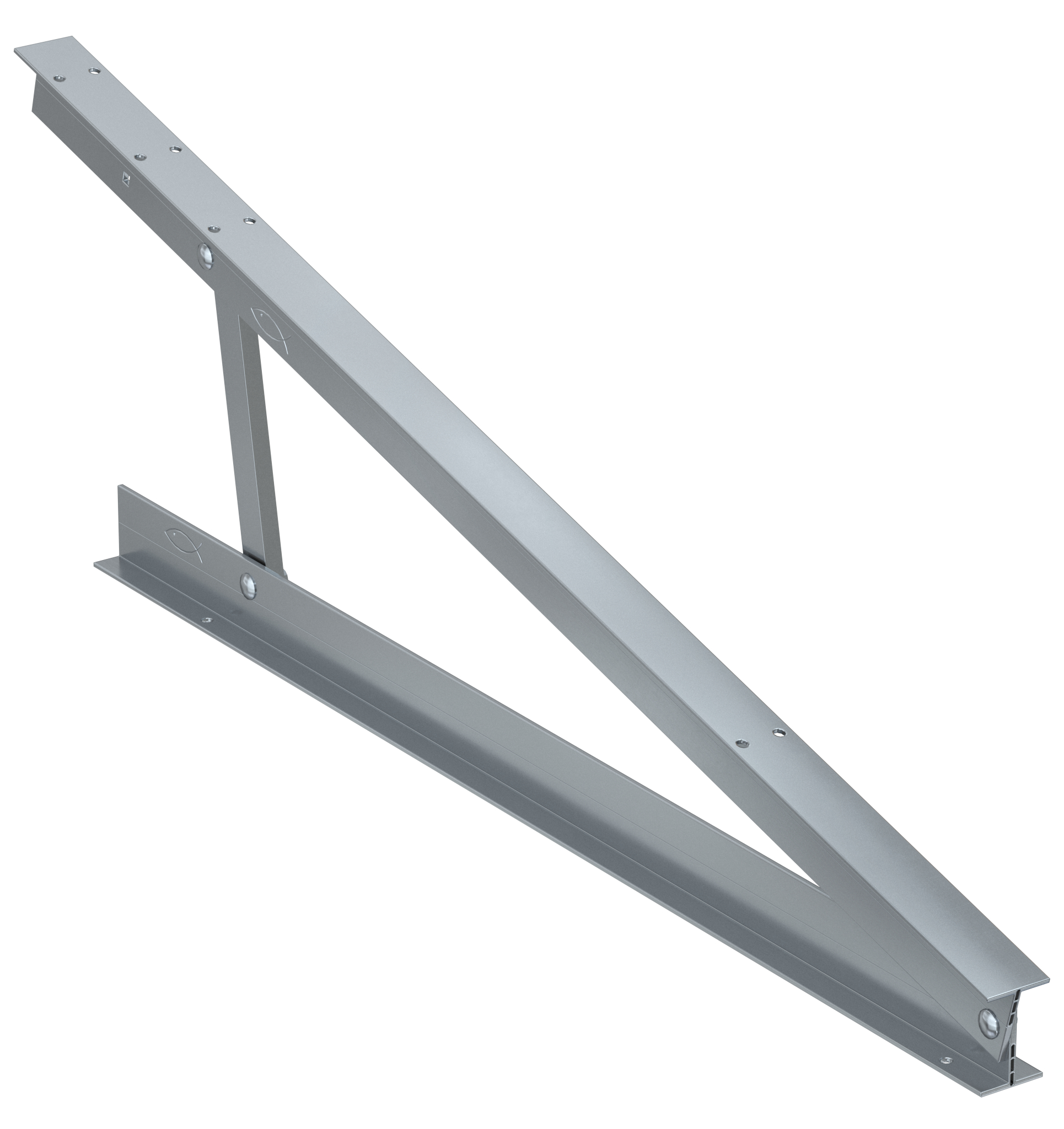

STFN 10°-15° - Il triangolo per l’installazione di pannelli fotovoltaici su coperture piane con orientamento verticale o orizzontale.

• Il triangolo STFN è fornito pre-assemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
• Il triangolo STFN è regolabile secondo diverse angolazioni di 10°-15° e 25°-30°-35°.
• Il triangolo STFN consente di orientare i moduli sia in orizzontale che in verticale.
• STFN è disponibile in 2 versioni: tradizionale e per pannelli con fino a 2150 mm.

• Definire l’interasse dei triangoli in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX).
• Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell’impianto.
• Selezionare l'angolazione desiderata e fissare il puntone diagonale utilizzando il foro corrispondente.
• Fissare la base del triangolo con l'ancorante appropriato in funzione del materiale della struttura di supporto.
• Collegare il profilo Solar alla diagonale del triangolo utilizzando le viti fornite nella confezione.

• Peso: 2.05 [kg]
• Coppia di serraggio: 10 [N·m]
• Foro-ø: 9 [mm]
• Sezione trasversale: 3.78 [cm²]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132036884
• Codice Fischer: 524335

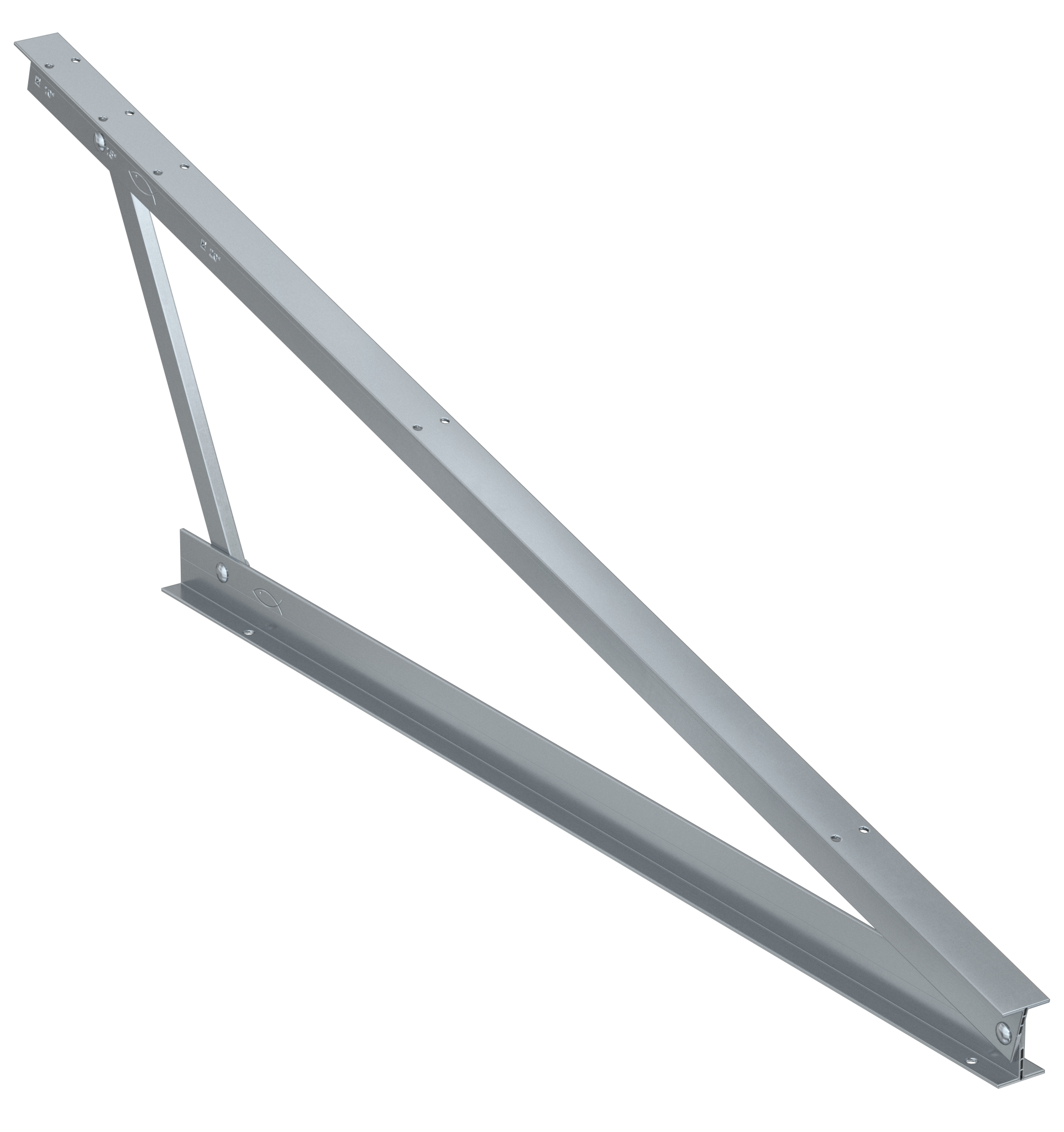

STFN 200 10°-15°-20° - Il triangolo per l’installazione di pannelli fotovoltaici su coperture piane, idoneo all’installazione di pannelli con lunghezza fino a 2150 mm con orientamento verticale o orizzontale.

• Il triangolo STFN è fornito pre-assemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
• Il triangolo STFN è regolabile secondo diverse angolazioni di 10°-15° e 25°-30°-35°.
• Il triangolo STFN consente di orientare i moduli sia in orizzontale che in verticale.
• STFN è disponibile in 2 versioni: tradizionale e per pannelli con fino a 2150 mm.

• Definire l’interasse dei triangoli in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX).
• Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell’impianto.
• Selezionare l'angolazione desiderata e fissare il puntone diagonale utilizzando il foro corrispondente.
• Fissare la base del triangolo con l'ancorante appropriato in funzione del materiale della struttura di supporto.
• Collegare il profilo Solar alla diagonale del triangolo utilizzando le viti fornite nella confezione.

• Peso: 3.4 [kg]
• Coppia di serraggio: 10 [N·m]
• Foro-ø: 10.5 [mm]
• Sezione trasversale: 3.78 [cm²]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132102107
• Codice Fischer: 558500

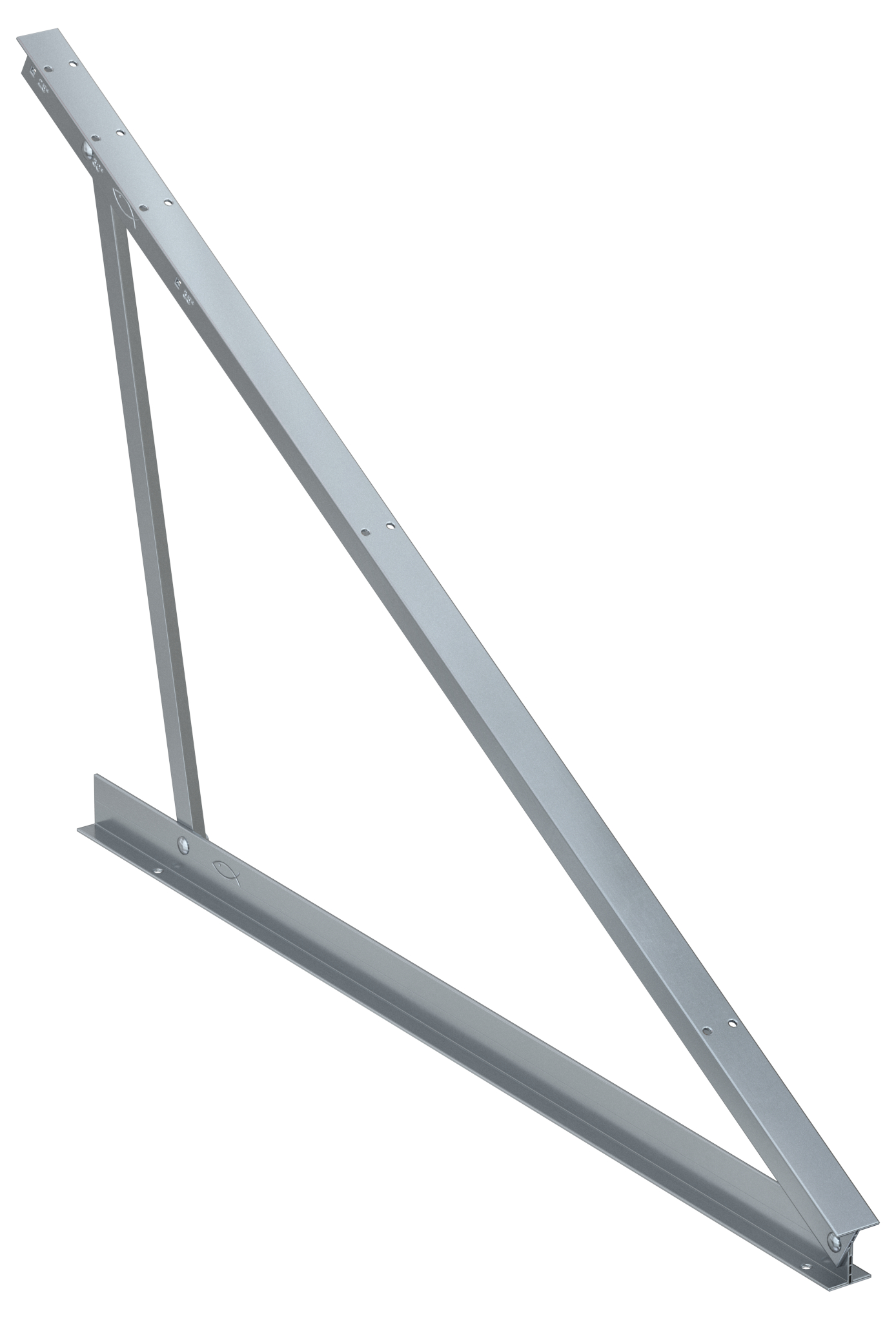

STFN 200 25°-30°-35° - Il triangolo per l’installazione di pannelli fotovoltaici su coperture piane, idoneo all’installazione di pannelli con lunghezza fino a 2150 mm con orientamento verticale o orizzontale.

• Il triangolo STFN è fornito pre-assemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
• Il triangolo STFN è regolabile secondo diverse angolazioni di 10°-15° e 25°-30°-35°.
• Il triangolo STFN consente di orientare i moduli sia in orizzontale che in verticale.
• STFN è disponibile in 2 versioni: tradizionale e per pannelli con fino a 2150 mm.

• Definire l’interasse dei triangoli in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX).
• Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell’impianto.
• Selezionare l'angolazione desiderata e fissare il puntone diagonale utilizzando il foro corrispondente.
• Fissare la base del triangolo con l'ancorante appropriato in funzione del materiale della struttura di supporto.
• Collegare il profilo Solar alla diagonale del triangolo utilizzando le viti fornite nella confezione.

• Peso: 4 [kg]
• Coppia di serraggio: 10 [N·m]
• Foro-ø: 10.5 [mm]
• Sezione trasversale: 3.78 [cm²]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132102121
• Codice Fischer: 558501
