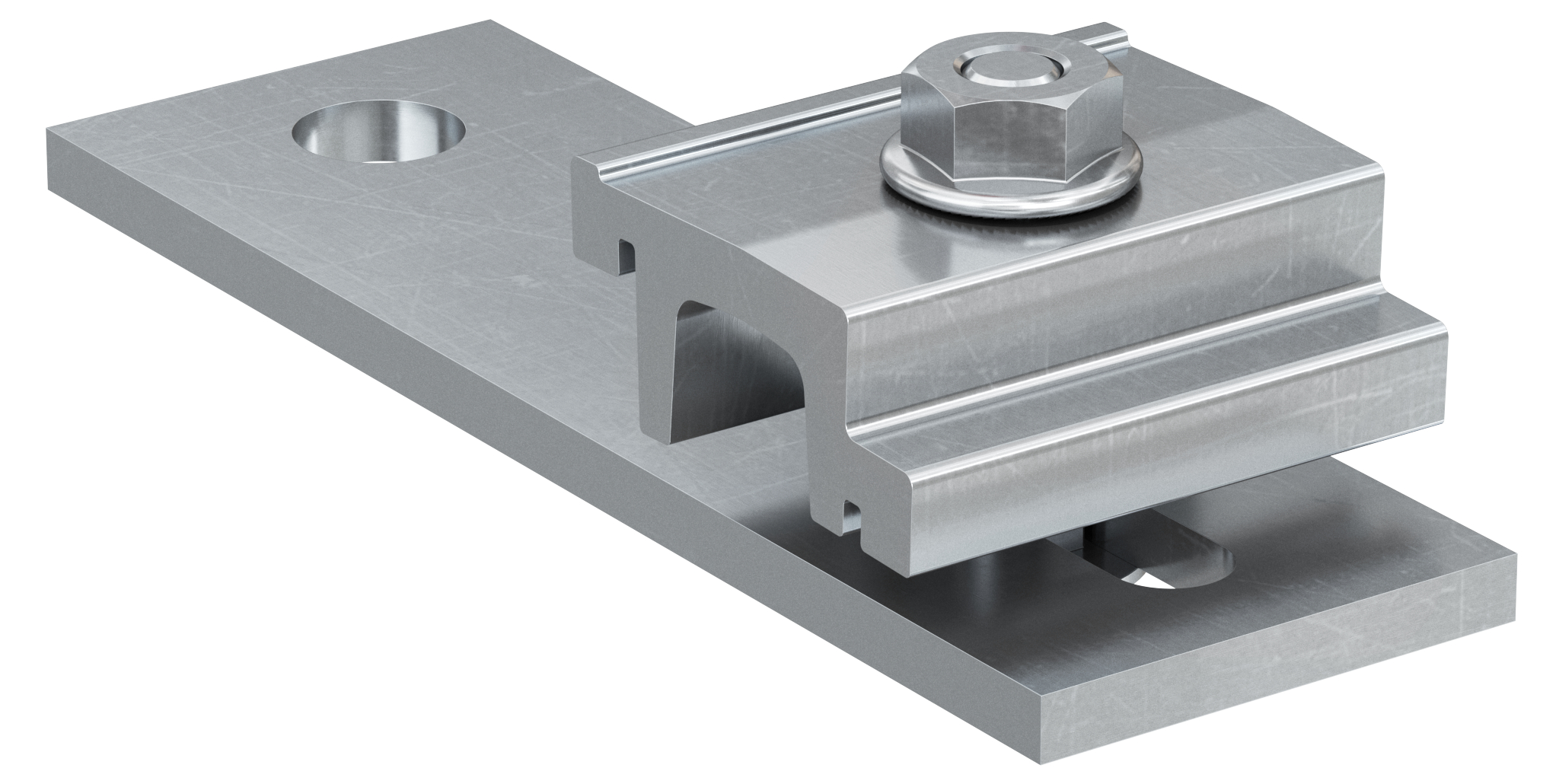

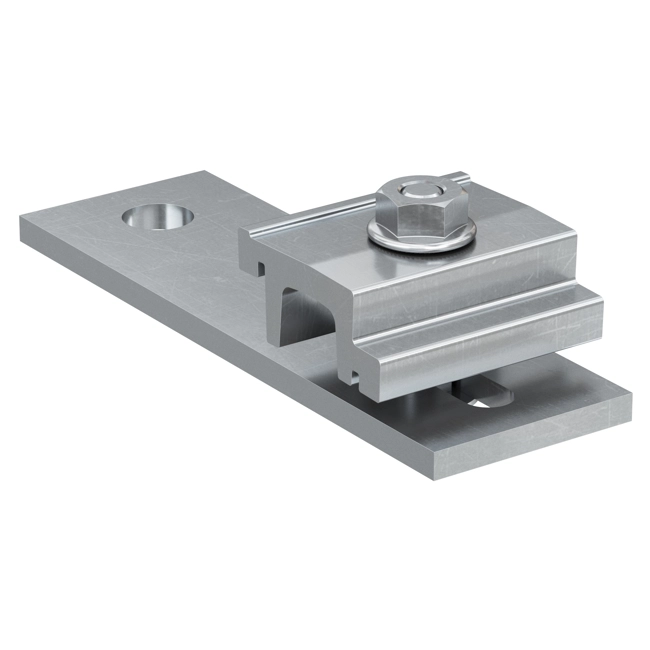

Staffa di collegamento piana SSP SPEED A2 PLUS

SSP 10 SPEED A2 PLUS - Staffa piana di connessione con giunto a innesto rapido per il collegamento tra profili Solar e viti doppia filettatura.

• Installazione veloce grazie al giunto di collegamento a innesto rapido grazie al serraggio di una sola vite.
• Il foro asolato permette di regolare la posizione del profilo fornendo una maggior tolleranza durante la fase di montaggio.
• Due versioni disponibili rendono la staffa compatibile con tutte le varianti di viti doppio filetto.
• La forma del profilo di collegamento garantisce una connessione ottimale del profilo di montaggio.
• Compatibile con profli SolaFish H33 AL, SolarFish H44 AL e SolarFish H83 AL.

• Installazione di pannelli fotovoltaici in combinazione con le viti doppio-filetto STSR e STSI. Compatibile con i profili SolarFish H33 AL, SolarFish H44 AL e SolarFish H83 AL.

• Installazione di pannelli fotovoltaici in combinazione con le viti doppio-filetto STSR e STSI. Compatibile con i profili SolarFish H33 AL, SolarFish H44 AL e SolarFish H83 AL.

• Montare la staffa piana tra i due dadi della vite doppia filettatura STSR/STSI attraverso il foro circolare.
• Regolare l’altezza della staffa SSP SPEED A2 PLUS rispetto alla vite a doppio filetto registrando il dado inferiore.
• A regolazione effettuata, serrare la coppia di dadi presenti sul gambo delle viti.
• Collegare il profilo Solar inserendo il giunto rapido all’interno della cava laterale del profilo e serrare il dado sulla sommità della staffa applicando una coppia di serraggio di 10Nm.

• Peso: 251 [g]
• Peso: 0.251 [kg]
• Coppia di serraggio: 10 [N·m]
• Foro-ø: 11 [mm]
• Chiave di serraggio: 13 [mm]
• Spessore: 5 [mm]

Riferimenti:

• Codice EAN: 4048962551600
• Codice Fischer: 576442

SSP 12 SPEED A2 PLUS - Staffa piana di connessione con giunto a innesto rapido per il collegamento tra profili Solar e viti doppia filettatura.

• Installazione veloce grazie al giunto di collegamento a innesto rapido grazie al serraggio di una sola vite.
• Il foro asolato permette di regolare la posizione del profilo fornendo una maggior tolleranza durante la fase di montaggio.
• Due versioni disponibili rendono la staffa compatibile con tutte le varianti di viti doppio filetto.
• La forma del profilo di collegamento garantisce una connessione ottimale del profilo di montaggio.
• Compatibile con profli SolaFish H33 AL, SolarFish H44 AL e SolarFish H83 AL.

• Installazione di pannelli fotovoltaici in combinazione con le viti doppio-filetto STSR e STSI. Compatibile con i profili SolarFish H33 AL, SolarFish H44 AL e SolarFish H83 AL.

• Installazione di pannelli fotovoltaici in combinazione con le viti doppio-filetto STSR e STSI. Compatibile con i profili SolarFish H33 AL, SolarFish H44 AL e SolarFish H83 AL.

• Montare la staffa piana tra i due dadi della vite doppia filettatura STSR/STSI attraverso il foro circolare.
• Regolare l’altezza della staffa SSP SPEED A2 PLUS rispetto alla vite a doppio filetto registrando il dado inferiore.
• A regolazione effettuata, serrare la coppia di dadi presenti sul gambo delle viti.
• Collegare il profilo Solar inserendo il giunto rapido all’interno della cava laterale del profilo e serrare il dado sulla sommità della staffa applicando una coppia di serraggio di 10Nm.

• Peso: 251 [g]
• Peso: 0.251 [kg]
• Coppia di serraggio: 10 [N·m]
• Foro-ø: 13 [mm]
• Chiave di serraggio: 13 [mm]
• Spessore: 5 [mm]

Riferimenti:

• Codice EAN: 4048962551617
• Codice Fischer: 576443
