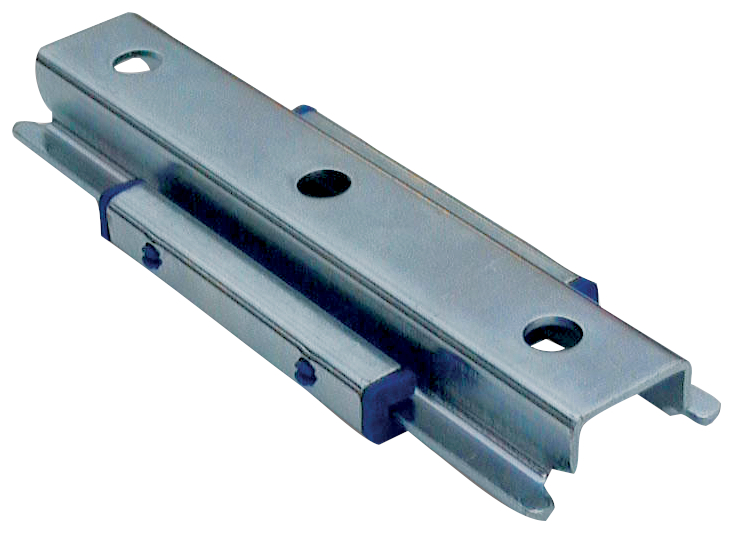

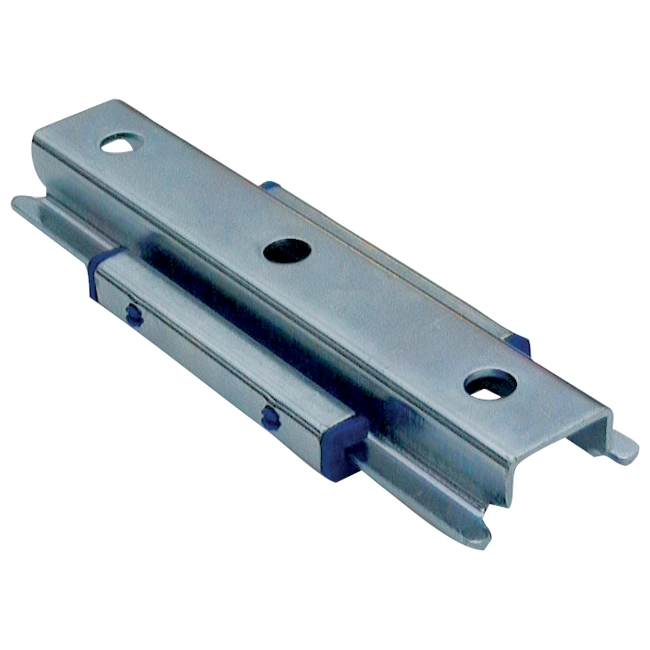

Slitta di scorrimento FSC 1

FSC 1 - Slitta di scorrimento per l'assorbimento delle rettifiche lunghezza assiale.

• I fori nella slitta di scorrimento permettono di realizzare un bloccaggio singolo o doppio della tubazione.
• La speciale geometria della piastra di base evita la fuoriuscita della slitta dalla guida.

• Slitta di scorrimento con lunghezza massima di scorrimento di 100 mm per tubazioni con grandi dilatazioni assiali.
• Bloccare a fine corsa piegando un angolo inferiore della parte in metallo a omega.

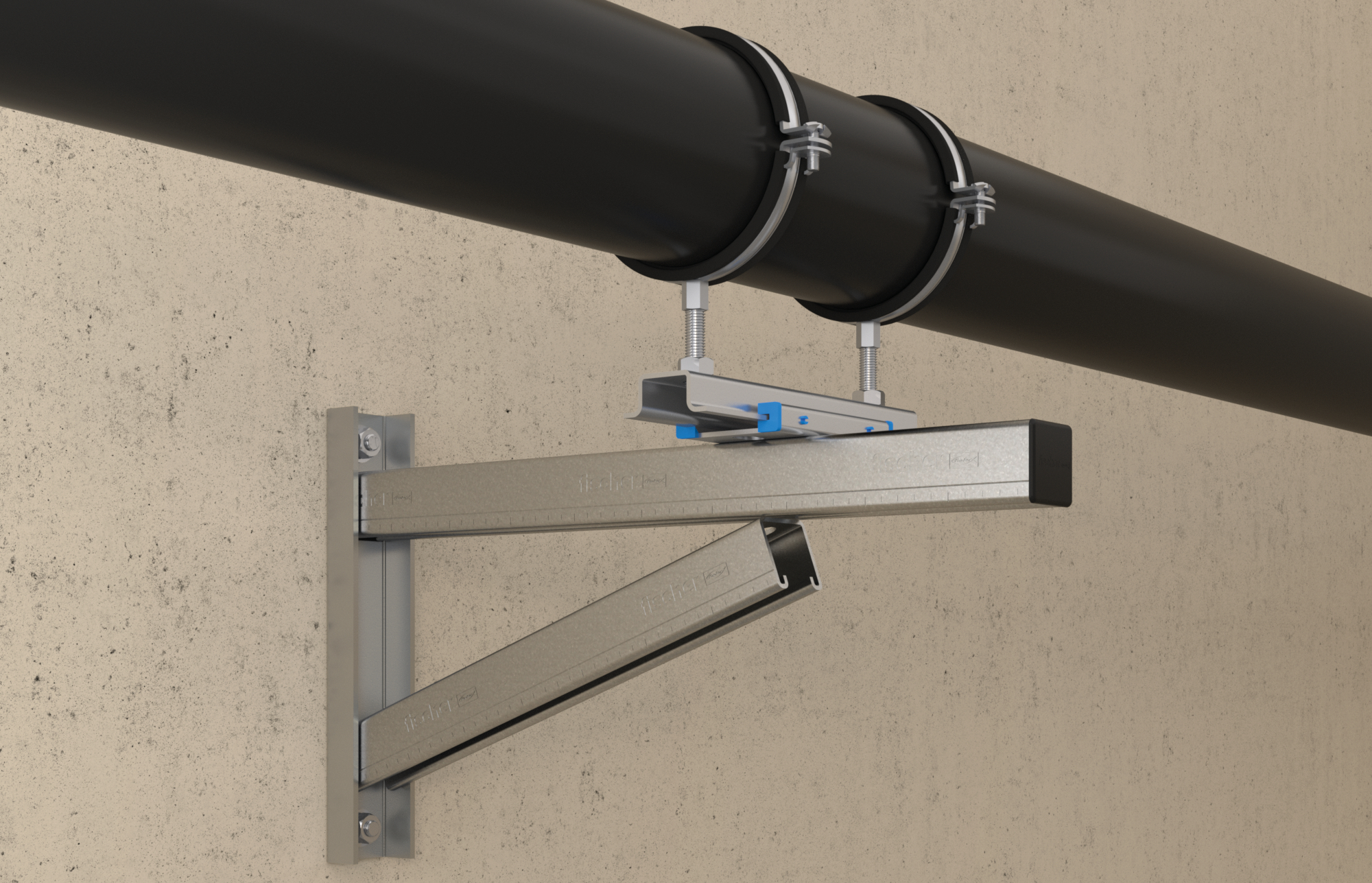

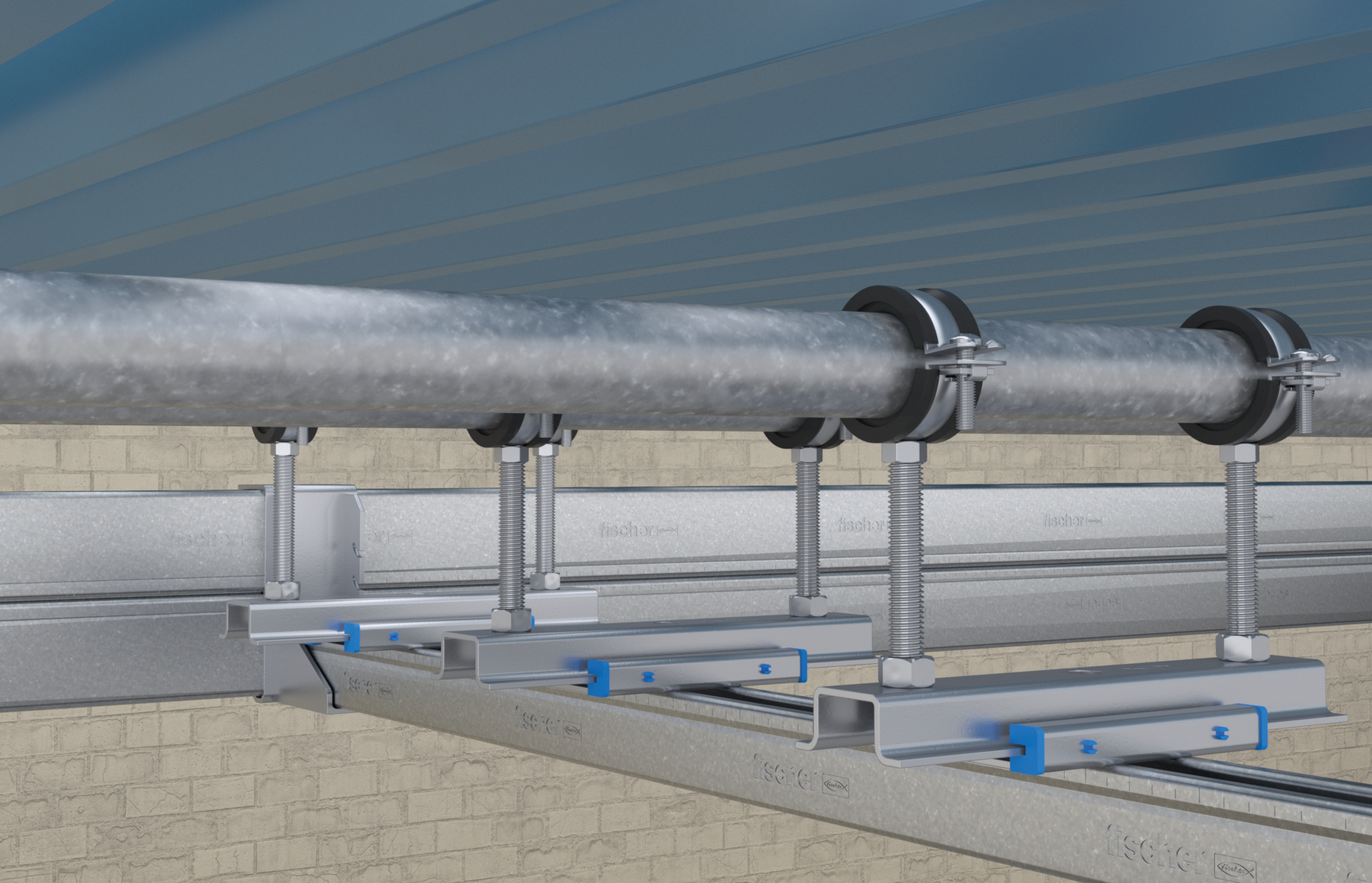

• Installare la slitta valutando le dilatazioni del tubo, in modo che venga sfruttata tutta la corsa utile della slitta senza che questa vada a fine corsa.

• Slitta di scorrimento con lunghezza massima di scorrimento di 100 mm per tubazioni con grandi dilatazioni assiali.
• Bloccare a fine corsa piegando un angolo inferiore della parte in metallo a omega.
• Installare la slitta valutando le dilatazioni del tubo, in modo che venga sfruttata tutta la corsa utile della slitta senza che questa vada a fine corsa.

• max. lunghezza consigliata nipplo: 140 [mm]
• Carico statico raccomandato max. (sospeso): 1.3 [kN]
• Carico statico raccomandato max. (verticale): 1 [kN]

Riferimenti:

• Codice EAN: 8001132078662
• Codice Fischer: 507866
