Profilo SolarMetal P AL

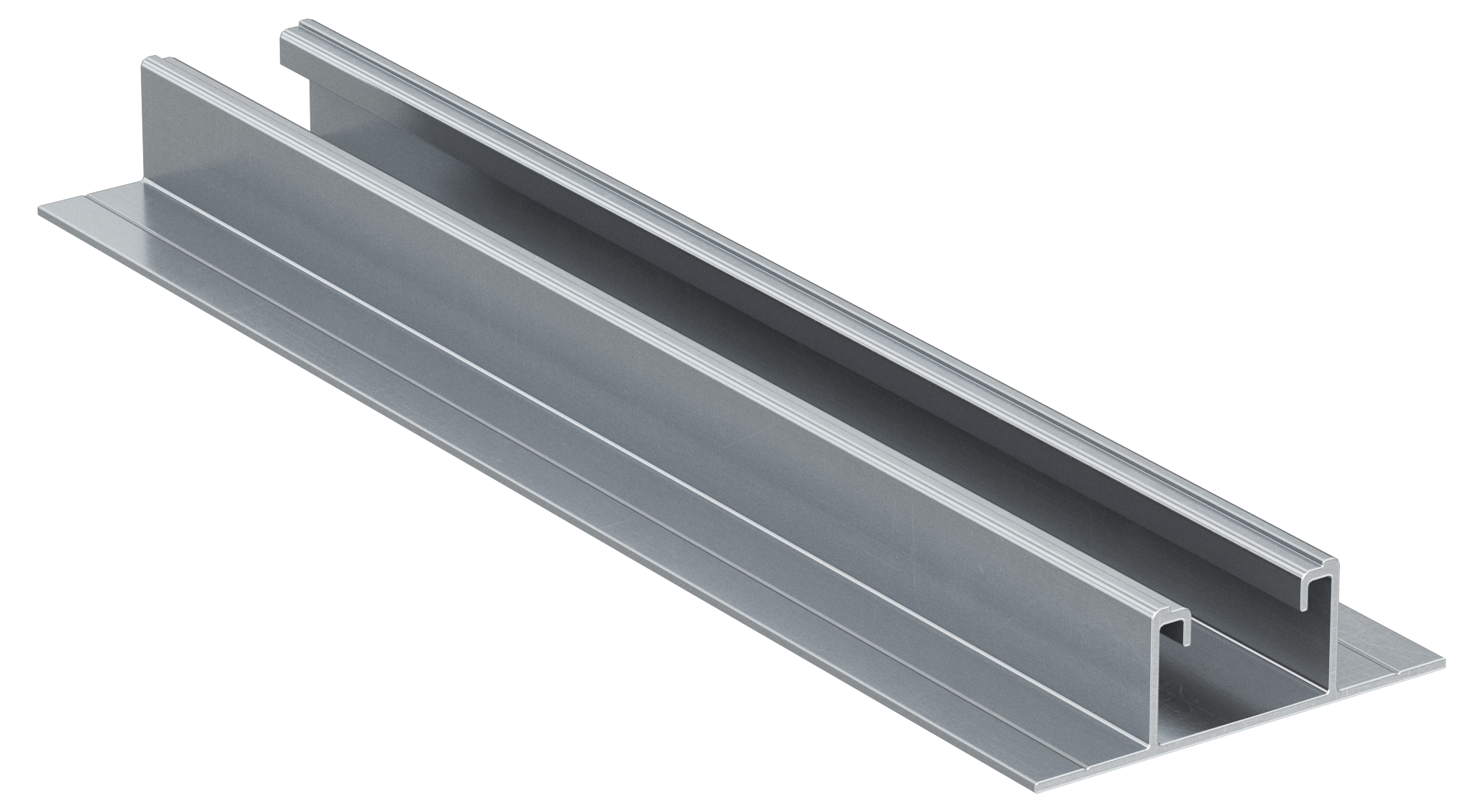

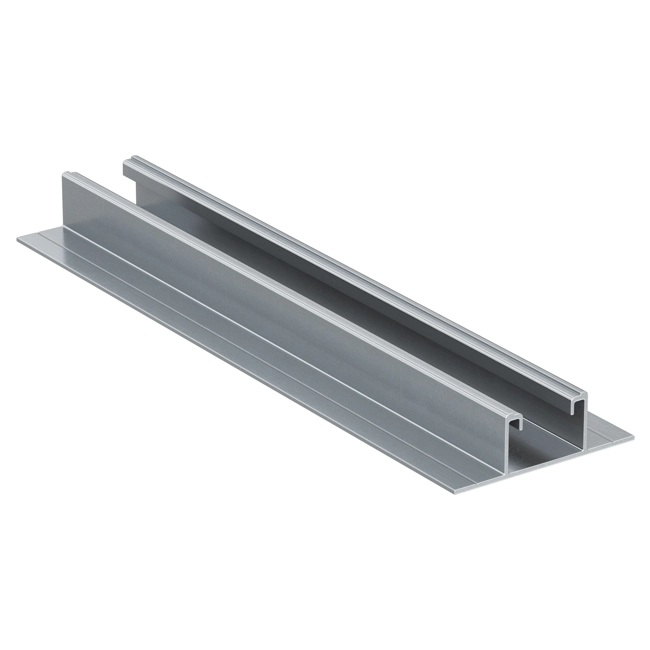

SolarMetal P H25 400 mm AL - Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l'orientamento verticale dei pannelli. Versione in spezzone di lunghezza 400 mm.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per evitare problemi legati alla dilatazione termica.
• L'ampia base permette di avere due punti di fissaggio su ogni greca.
• Compatibile con tutta la gamma di morsetti fischer.
• Le versioni H25 sono certificate TÜV.

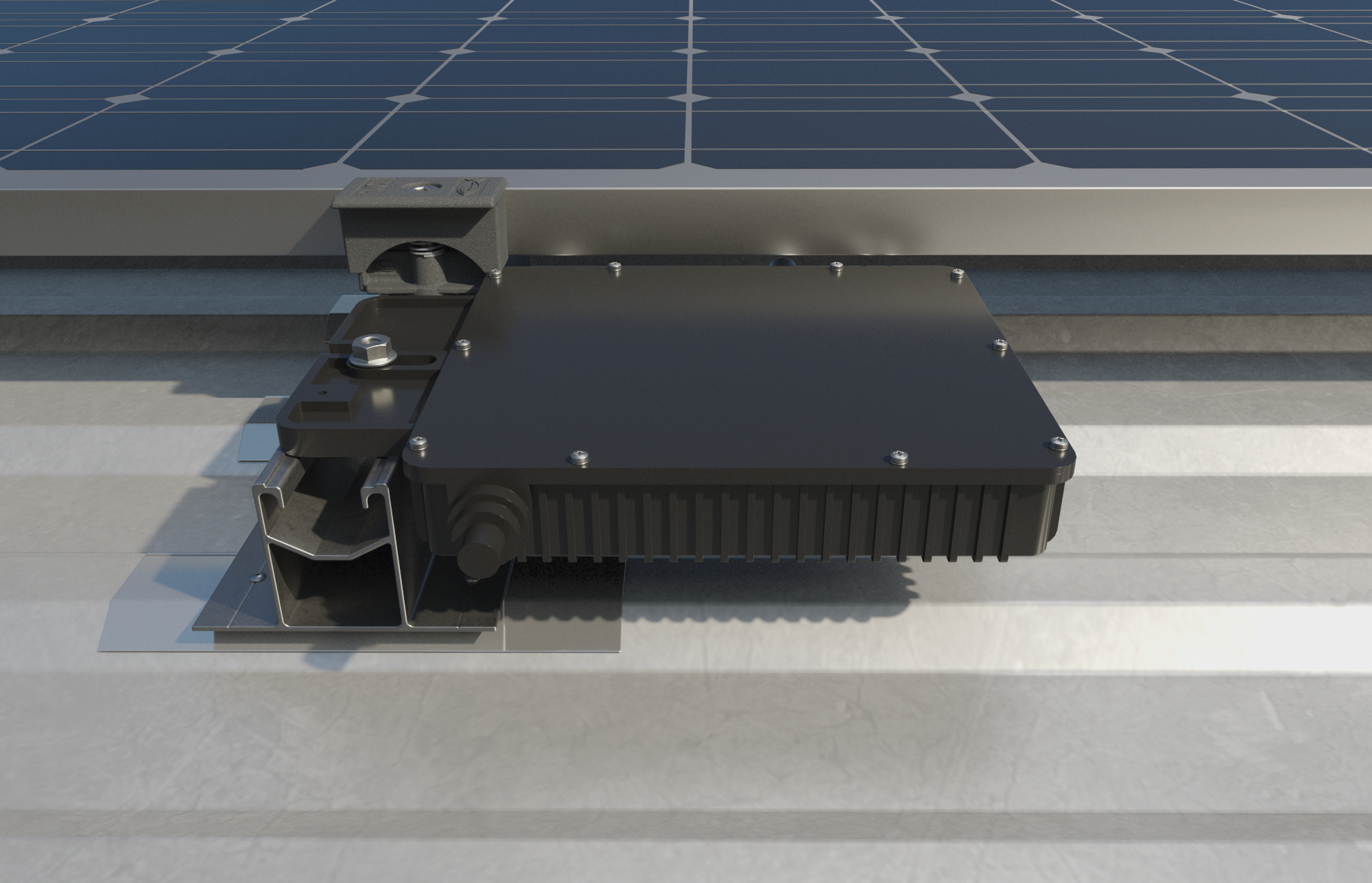

• Le versione H50 sono compatibili con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.

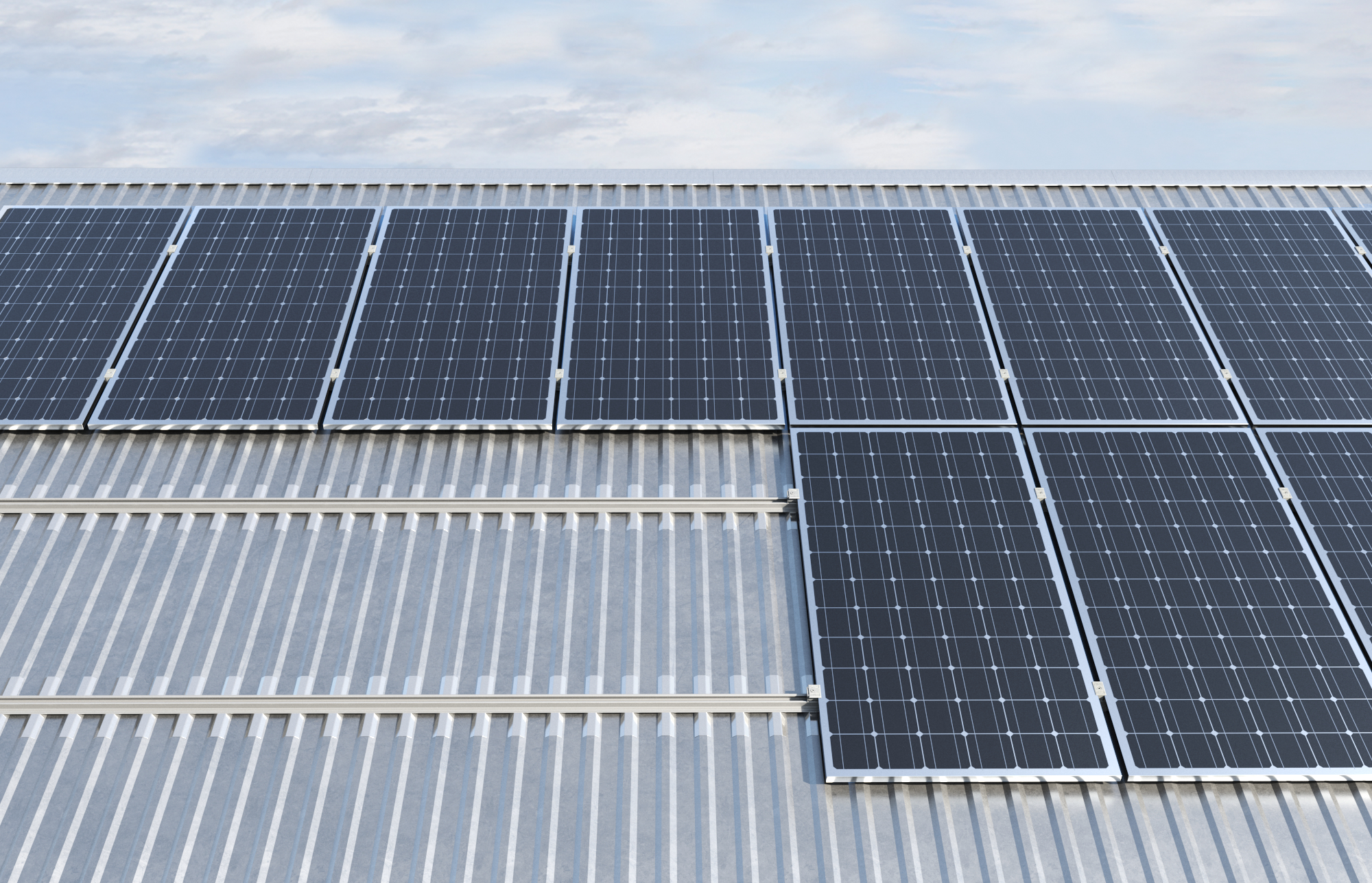

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Disporre alcuni pezzi di nastro butilico CG INT (lunghezza minima 80 mm) sulla superficie di contatto tra il profilo e le nervature della lamiera grecata.
• Posizionare il profilo sulla lamiera grecata.
• In caso di fissaggio tramite rivetti ALG, forare insieme profilo e lamiera con una punta di diametro 5,5 mm.
• In caso di fissaggio con viti autoforanti Solar Screw 6x25 EPDM, preforare il profilo nella posizione in cui andrà eseguito il fissaggio, posizionare il profilo già preforato sulla lamiera e avvitare la vite autoforante facendola passare attraverso il preforo.
• Sigillare i punti di fissaggio con fischer SB - Sigillante Bituminoso.

• Peso in kg/m: 0.724 [kg/m]
• Altezza: 25 [mm]
• Lunghezza: 400 [mm]
• Sezione trasversale: 2.68 [cm²]
• Momento di inerzia: 2.19 [cm⁴]
• Momento di inerzia: 11.9 [cm⁴]
• Modulo di resistenza: 1.22 [cm³]
• Modulo di resistenza: 2.88 [cm³]

Riferimenti:

• Codice EAN: 8001132021972
• Codice Fischer: 512195

SolarMetal P H25 4,45 m AL - Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l'orientamento verticale dei pannelli. Versione in verga di lunghezza 4,45 m.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per evitare problemi legati alla dilatazione termica.
• L'ampia base permette di avere due punti di fissaggio su ogni greca.
• Compatibile con tutta la gamma di morsetti fischer.
• Le versioni H25 sono certificate TÜV.
• Le versione H50 sono compatibili con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Disporre alcuni pezzi di nastro butilico CG INT (lunghezza minima 80 mm) sulla superficie di contatto tra il profilo e le nervature della lamiera grecata.
• Posizionare il profilo sulla lamiera grecata.
• In caso di fissaggio tramite rivetti ALG, forare insieme profilo e lamiera con una punta di diametro 5,5 mm.
• In caso di fissaggio con viti autoforanti Solar Screw 6x25 EPDM, preforare il profilo nella posizione in cui andrà eseguito il fissaggio, posizionare il profilo già preforato sulla lamiera e avvitare la vite autoforante facendola passare attraverso il preforo.
• Sigillare i punti di fissaggio con fischer SB - Sigillante Bituminoso.

• Peso in kg/m: 0.724 [kg/m]
• Altezza: 25 [mm]
• Lunghezza: 4450 [mm]
• Sezione trasversale: 2.68 [cm²]
• Momento di inerzia: 2.19 [cm⁴]
• Momento di inerzia: 11.9 [cm⁴]
• Modulo di resistenza: 1.22 [cm³]
• Modulo di resistenza: 2.88 [cm³]

Riferimenti:

• Codice EAN: 8001132102794
• Codice Fischer: 559873

SolarMetal P H25 4,85 m AL - Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l'orientamento verticale dei pannelli. Versione in verga di lunghezza 4,85 m.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per evitare problemi legati alla dilatazione termica.
• L'ampia base permette di avere due punti di fissaggio su ogni greca.
• Compatibile con tutta la gamma di morsetti fischer.
• Le versioni H25 sono certificate TÜV.
• Le versione H50 sono compatibili con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Disporre alcuni pezzi di nastro butilico CG INT (lunghezza minima 80 mm) sulla superficie di contatto tra il profilo e le nervature della lamiera grecata.
• Posizionare il profilo sulla lamiera grecata.
• In caso di fissaggio tramite rivetti ALG, forare insieme profilo e lamiera con una punta di diametro 5,5 mm.
• In caso di fissaggio con viti autoforanti Solar Screw 6x25 EPDM, preforare il profilo nella posizione in cui andrà eseguito il fissaggio, posizionare il profilo già preforato sulla lamiera e avvitare la vite autoforante facendola passare attraverso il preforo.
• Sigillare i punti di fissaggio con fischer SB - Sigillante Bituminoso.

• Peso in kg/m: 0.724 [kg/m]
• Altezza: 25 [mm]
• Lunghezza: 4850 [mm]
• Sezione trasversale: 2.68 [cm²]
• Momento di inerzia: 2.19 [cm⁴]
• Momento di inerzia: 11.9 [cm⁴]
• Modulo di resistenza: 1.22 [cm³]
• Modulo di resistenza: 2.88 [cm³]

Riferimenti:

• Codice EAN: 8001132111178
• Codice Fischer: 569374

SolarMetal P H50 300mm AL - Profilo per il fissaggio di pannelli fotovoltaici con orientamento portrait su coperture in lamiera grecata. L'altezza di 50 mm migliora la ventilazione dei moduli e garantisce la possibilità di installare ottimizzatori fotovoltaici. Versione in verga da 300 mm.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per evitare problemi legati alla dilatazione termica.
• L'ampia base permette di avere due punti di fissaggio su ogni greca.
• Compatibile con tutta la gamma di morsetti fischer.
• Le versioni H25 sono certificate TÜV.
• Le versione H50 sono compatibili con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Disporre alcuni pezzi di nastro butilico CG INT (lunghezza minima 80 mm) sulla superficie di contatto tra il profilo e le nervature della lamiera grecata.
• Posizionare il profilo sulla lamiera grecata.
• In caso di fissaggio tramite rivetti ALG, forare insieme profilo e lamiera con una punta di diametro 5,5 mm.
• In caso di fissaggio con viti autoforanti Solar Screw 6x25 EPDM, preforare il profilo nella posizione in cui andrà eseguito il fissaggio, posizionare il profilo già preforato sulla lamiera e avvitare la vite autoforante facendola passare attraverso il preforo.
• Sigillare i punti di fissaggio con fischer SB - Sigillante Bituminoso.

• EPDM preassemblato: No
• Peso in kg/m: 1.05 [kg/m]
• Altezza: 50 [mm]
• Lunghezza: 300 [mm]
• Sezione trasversale: 3.89 [cm²]
• Momento di inerzia: 12.2 [cm⁴]
• Momento di inerzia: 15.56 [cm⁴]
• Modulo di resistenza: 3.46 [cm³]
• Modulo di resistenza: 4.04 [cm³]

Riferimenti:

• Codice EAN: 8001132121894
• Codice Fischer: 574514

SolarMetal P H50 400 mm AL - Profilo per il fissaggio di pannelli fotovoltaici con orientamento portrait su coperture in lamiera grecata. L'altezza di 50 mm migliora la ventilazione dei moduli e garantisce la possibilità di installare ottimizzatori fotovoltaici. Versione in verga da 400 mm.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per evitare problemi legati alla dilatazione termica.
• L'ampia base permette di avere due punti di fissaggio su ogni greca.
• Compatibile con tutta la gamma di morsetti fischer.
• Le versioni H25 sono certificate TÜV.
• Le versione H50 sono compatibili con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento verticale (lato lungo parallelo alla greca) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Disporre alcuni pezzi di nastro butilico CG INT (lunghezza minima 80 mm) sulla superficie di contatto tra il profilo e le nervature della lamiera grecata.
• Posizionare il profilo sulla lamiera grecata.
• In caso di fissaggio tramite rivetti ALG, forare insieme profilo e lamiera con una punta di diametro 5,5 mm.
• In caso di fissaggio con viti autoforanti Solar Screw 6x25 EPDM, preforare il profilo nella posizione in cui andrà eseguito il fissaggio, posizionare il profilo già preforato sulla lamiera e avvitare la vite autoforante facendola passare attraverso il preforo.
• Sigillare i punti di fissaggio con fischer SB - Sigillante Bituminoso.

• EPDM preassemblato: No
• Peso in kg/m: 1.05 [kg/m]
• Altezza: 50 [mm]
• Lunghezza: 400 [mm]
• Sezione trasversale: 3.89 [cm²]
• Momento di inerzia: 12.02 [cm⁴]
• Momento di inerzia: 15.56 [cm⁴]
• Modulo di resistenza: 3.46 [cm³]
• Modulo di resistenza: 4.04 [cm³]

Riferimenti:

• Codice EAN: 8001132121900
• Codice Fischer: 574515
