Profilo SolarMetal L AL

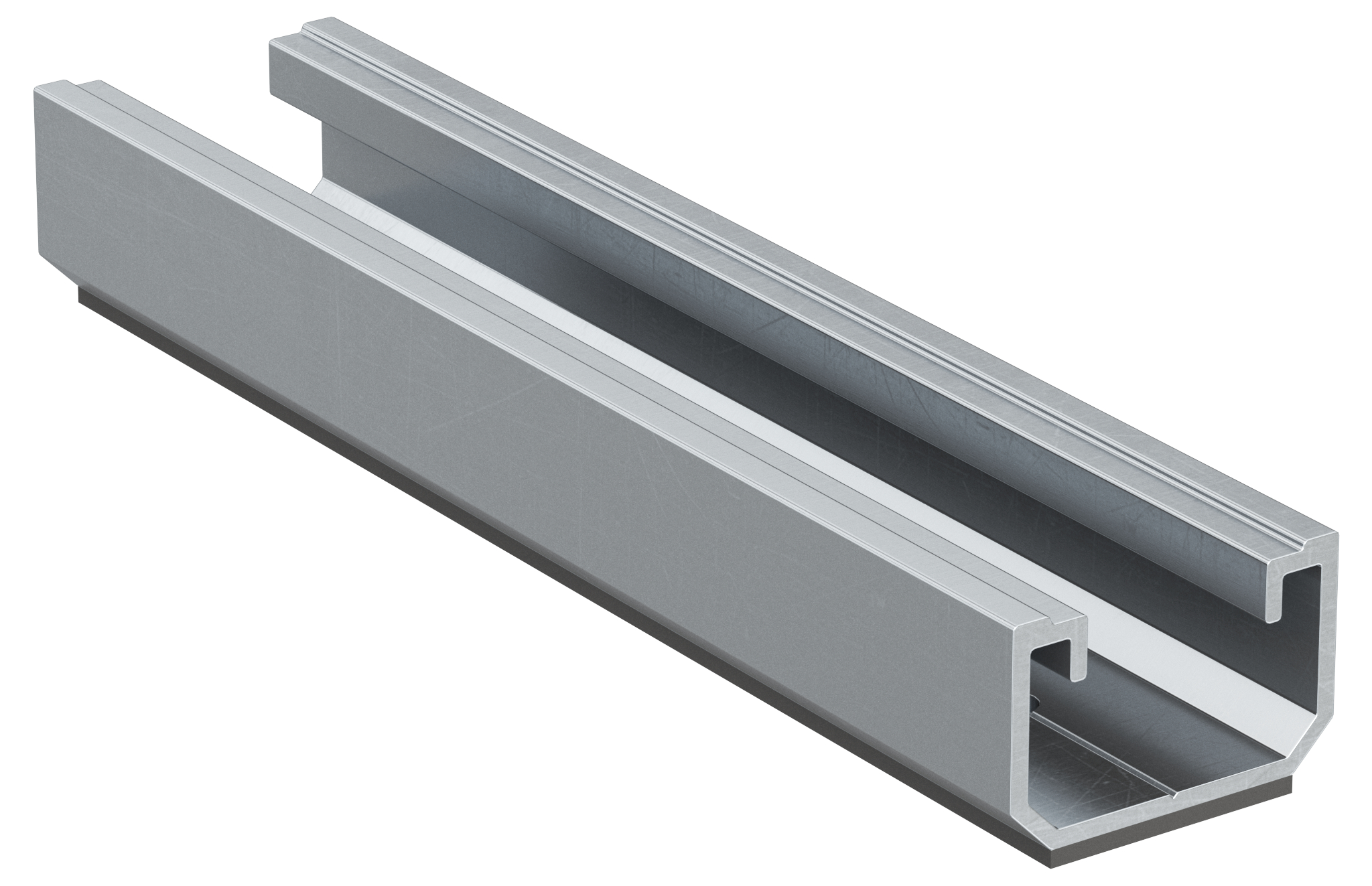

SolarMetal L H25 110 mm EPDM AL - Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l'orientamento orizzontale dei pannelli.
Versione in spezzone di lunghezza 110 mm.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per gestire la dilatazione termica.
• Profili in spezzoni dotati di nastro EPDM pre-assemblato nella parte inferiore pronti per l'installazione.
• Profili in spezzoni pre-forati per l'installazione sia con rivetti ALG che con viti auto-foranti.

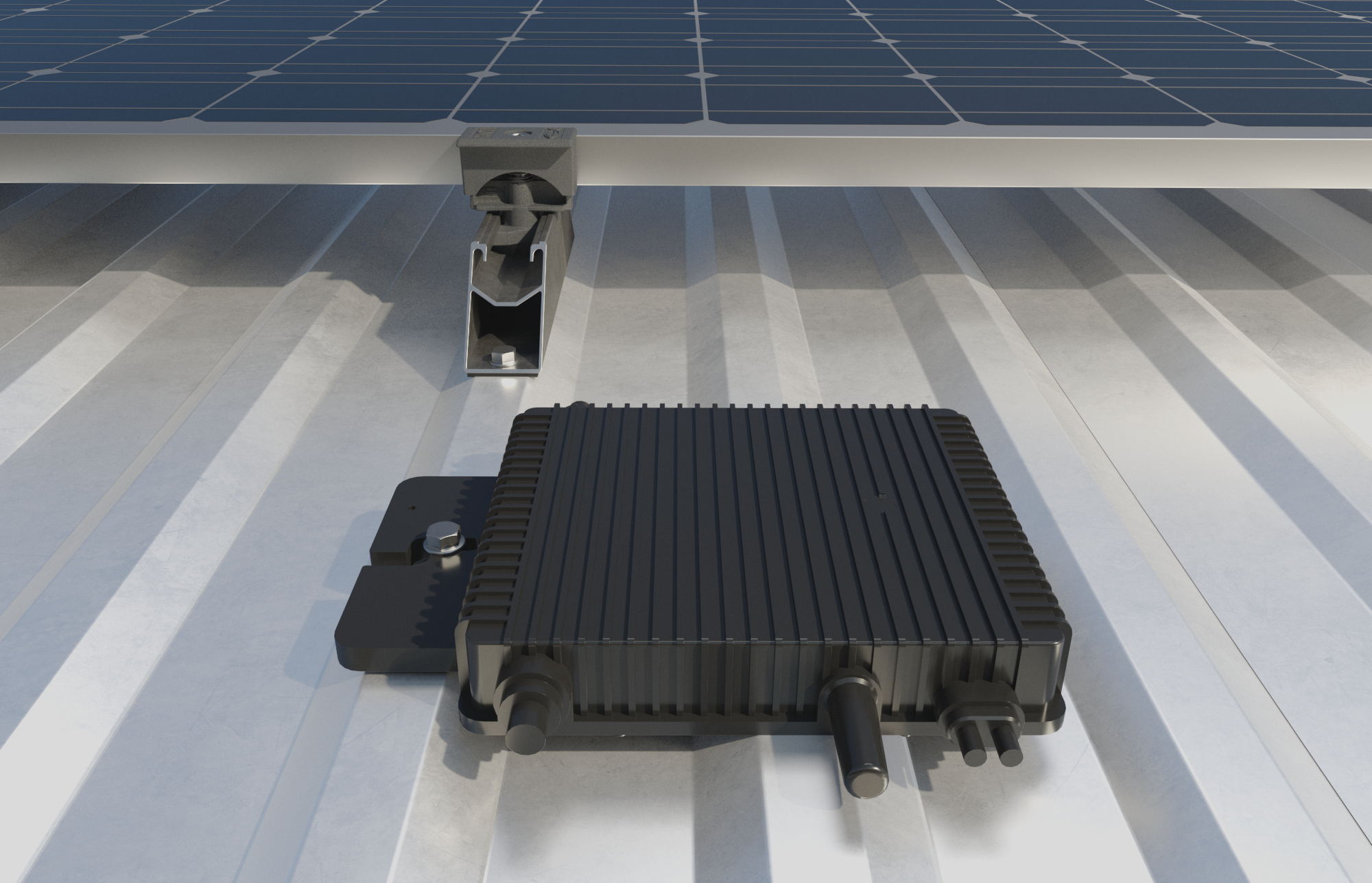

• La versione SolarMetal L H50 110 mm EPDM AL è compatibile con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.
• Le versioni H25 sono certificate TÜV.

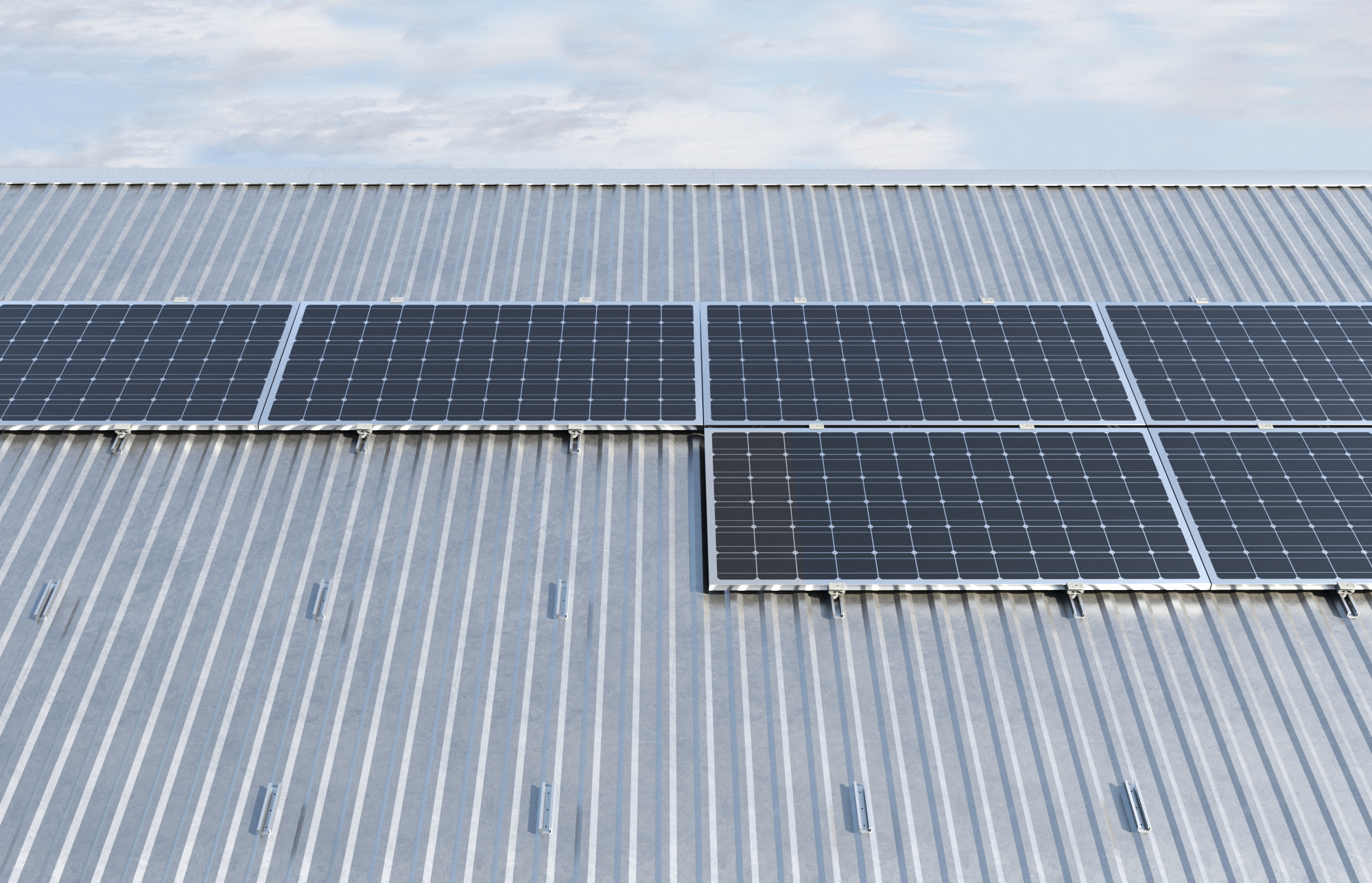

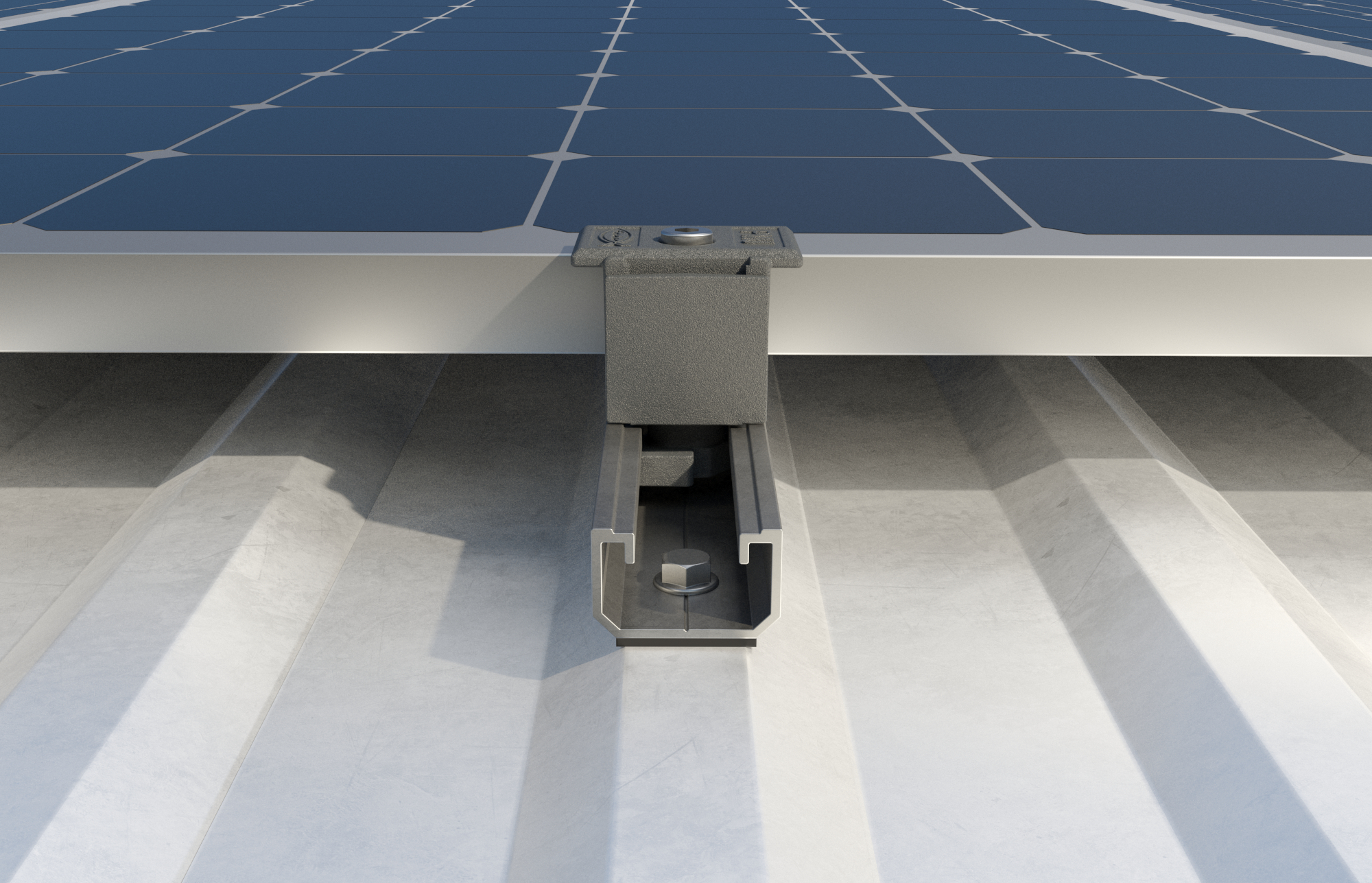

• Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Nel caso di profili interi, definire l’interasse dei punti di fissaggio usando il software.
• Nel caso di profili in spezzoni, applicare un fissaggio in corrispondenza di ogni foro.

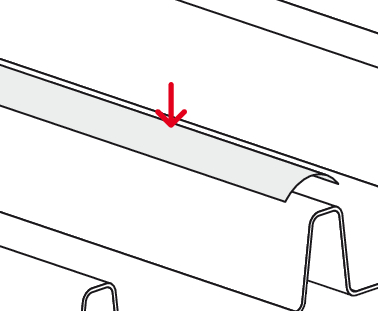

• Solo nel caso di utilizzo di profili interi, posizionare uno strato di nastro butilico CG INT (larghezza minima 80 cm) sulla greca della lamiera.

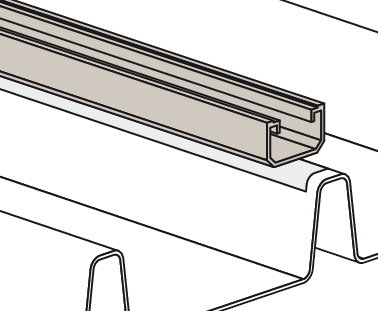

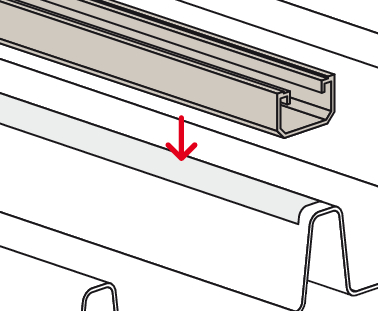

• Posizionare il profilo sulla lamiera.

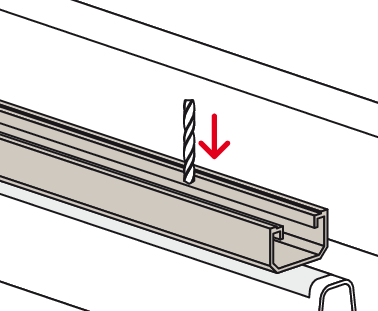

• Profilo intero: realizzare un foro di diametro 5,5 mm sia sul profilo che sulla lamiera.
• Profilo in spezzoni: realizzare un foro di diametro 5,5 mm sulla lamiera.

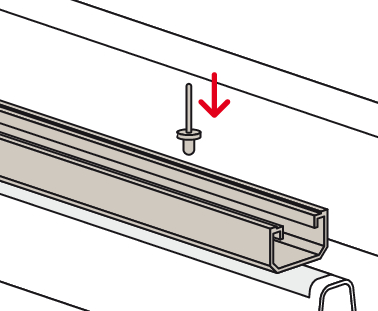

• Applicare il rivetto.

• Profilo intero: realizzare un foro di diametro 5,5 mm sul profilo e avvitare la vite direttamente sulla lamiera.
• Profilo in spezzoni: avvitare la vite sulla lamiera attraverso i prefori esistenti.

• Numero di prefori: 2
• Spessore EPDM: 2
• EPDM preassemblato: Sì
• Peso in kg/m: 0.58 [kg/m]
• Altezza: 25 [mm]
• Lunghezza: 110 [mm]
• Foro-ø: 5.5 [mm]
• Sezione trasversale: 216.64 [cm²]
• Momento di inerzia: 1.7 [cm⁴]
• Momento di inerzia: 5 [cm⁴]
• Modulo di resistenza: 1.3 [cm³]
• Modulo di resistenza: 2.5 [cm³]

Riferimenti:

• Codice EAN: 8001132110645
• Codice Fischer: 567186

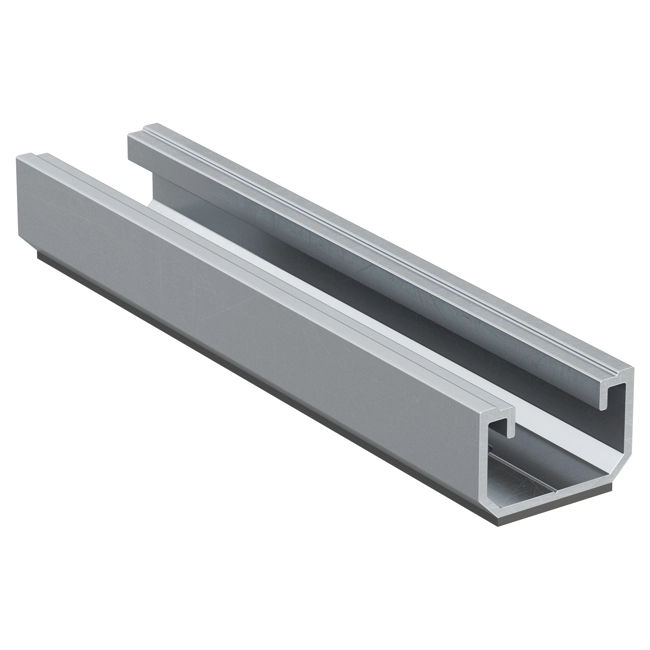

SolarMetal L H25 180 mm EPDM AL - Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l'orientamento orizzontale dei pannelli.
Versione in spezzone di lunghezza 180 mm.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per gestire la dilatazione termica.
• Profili in spezzoni dotati di nastro EPDM pre-assemblato nella parte inferiore pronti per l'installazione.
• Profili in spezzoni pre-forati per l'installazione sia con rivetti ALG che con viti auto-foranti.
• La versione SolarMetal L H50 110 mm EPDM AL è compatibile con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.
• Le versioni H25 sono certificate TÜV.

• Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Nel caso di profili interi, definire l’interasse dei punti di fissaggio usando il software.
• Nel caso di profili in spezzoni, applicare un fissaggio in corrispondenza di ogni foro.
• Solo nel caso di utilizzo di profili interi, posizionare uno strato di nastro butilico CG INT (larghezza minima 80 cm) sulla greca della lamiera.
• Posizionare il profilo sulla lamiera.

• Profilo intero: realizzare un foro di diametro 5,5 mm sia sul profilo che sulla lamiera.
• Profilo in spezzoni: realizzare un foro di diametro 5,5 mm sulla lamiera.
• Applicare il rivetto.

• Profilo intero: realizzare un foro di diametro 5,5 mm sul profilo e avvitare la vite direttamente sulla lamiera.
• Profilo in spezzoni: avvitare la vite sulla lamiera attraverso i prefori esistenti.

• Numero di prefori: 3
• Spessore EPDM: 2
• EPDM preassemblato: Sì
• Peso in kg/m: 0.58 [kg/m]
• Altezza: 25 [mm]
• Lunghezza: 180 [mm]
• Foro-ø: 5.5 [mm]
• Sezione trasversale: 216.64 [cm²]
• Momento di inerzia: 1.7 [cm⁴]
• Momento di inerzia: 5 [cm⁴]
• Modulo di resistenza: 1.3 [cm³]
• Modulo di resistenza: 2.5 [cm³]

Riferimenti:

• Codice EAN: 8001132110652
• Codice Fischer: 567187

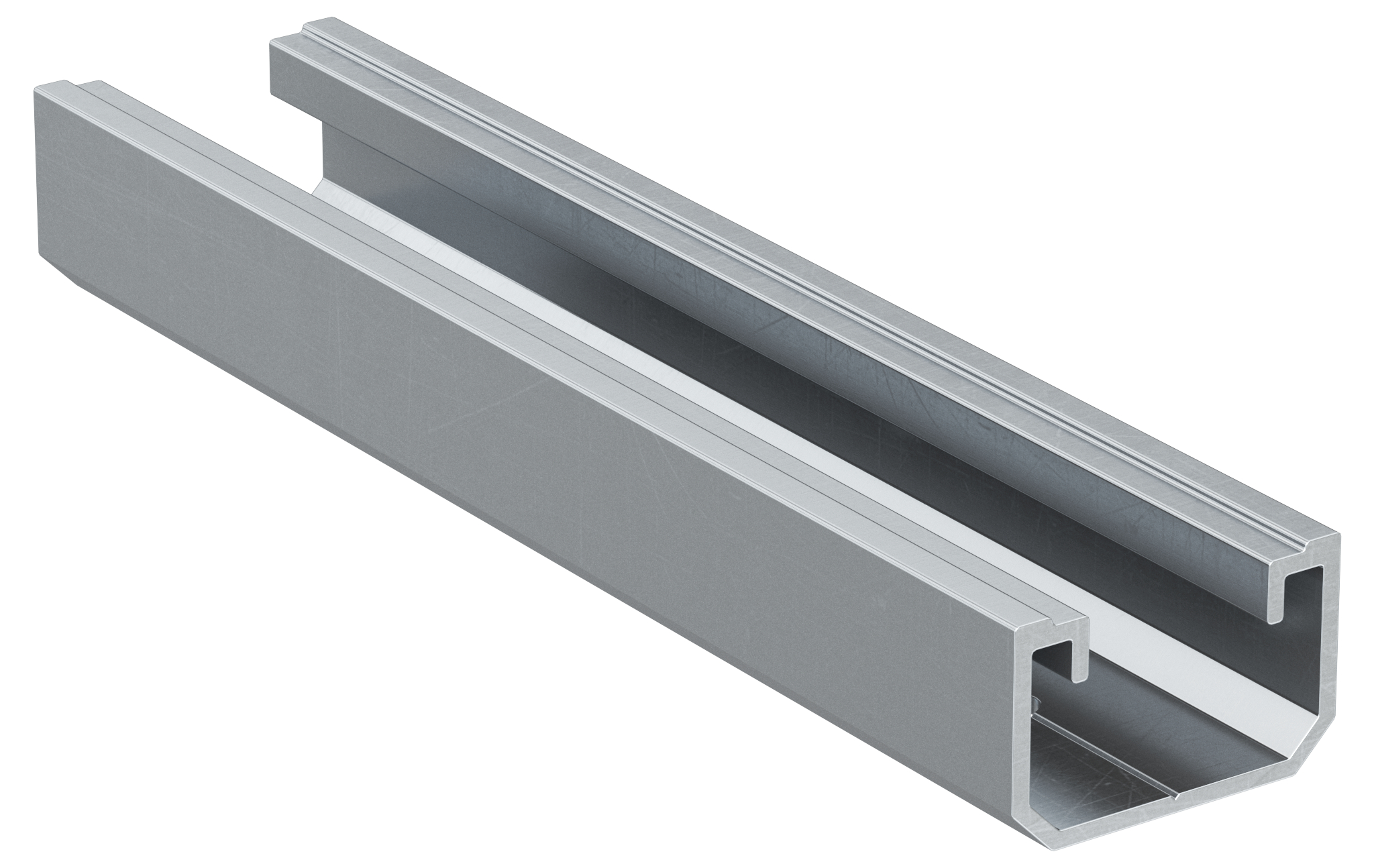

SolarMetal L H25 4,45 m AL - Profilo per il fissaggio di pannelli fotovoltaici su coperture in lamiera grecata. Adatto per l'orientamento orizzontale dei pannelli. Versione in verga di lunghezza 4,45 m.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per gestire la dilatazione termica.
• Profili in spezzoni dotati di nastro EPDM pre-assemblato nella parte inferiore pronti per l'installazione.
• Profili in spezzoni pre-forati per l'installazione sia con rivetti ALG che con viti auto-foranti.
• La versione SolarMetal L H50 110 mm EPDM AL è compatibile con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.
• Le versioni H25 sono certificate TÜV.

• Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Nel caso di profili interi, definire l’interasse dei punti di fissaggio usando il software.
• Nel caso di profili in spezzoni, applicare un fissaggio in corrispondenza di ogni foro.
• Solo nel caso di utilizzo di profili interi, posizionare uno strato di nastro butilico CG INT (larghezza minima 80 cm) sulla greca della lamiera.
• Posizionare il profilo sulla lamiera.

• Profilo intero: realizzare un foro di diametro 5,5 mm sia sul profilo che sulla lamiera.
• Profilo in spezzoni: realizzare un foro di diametro 5,5 mm sulla lamiera.
• Applicare il rivetto.

• Profilo intero: realizzare un foro di diametro 5,5 mm sul profilo e avvitare la vite direttamente sulla lamiera.
• Profilo in spezzoni: avvitare la vite sulla lamiera attraverso i prefori esistenti.

• EPDM preassemblato: No
• Peso in kg/m: 0.58 [kg/m]
• Altezza: 25 [mm]
• Lunghezza: 4450 [mm]
• Foro-ø: 5.5 [mm]
• Sezione trasversale: 216.64 [cm²]
• Momento di inerzia: 1.7 [cm⁴]
• Momento di inerzia: 5 [cm⁴]
• Modulo di resistenza: 1.3 [cm³]
• Modulo di resistenza: 2.5 [cm³]

Riferimenti:

• Codice EAN: 8001132110676
• Codice Fischer: 567412

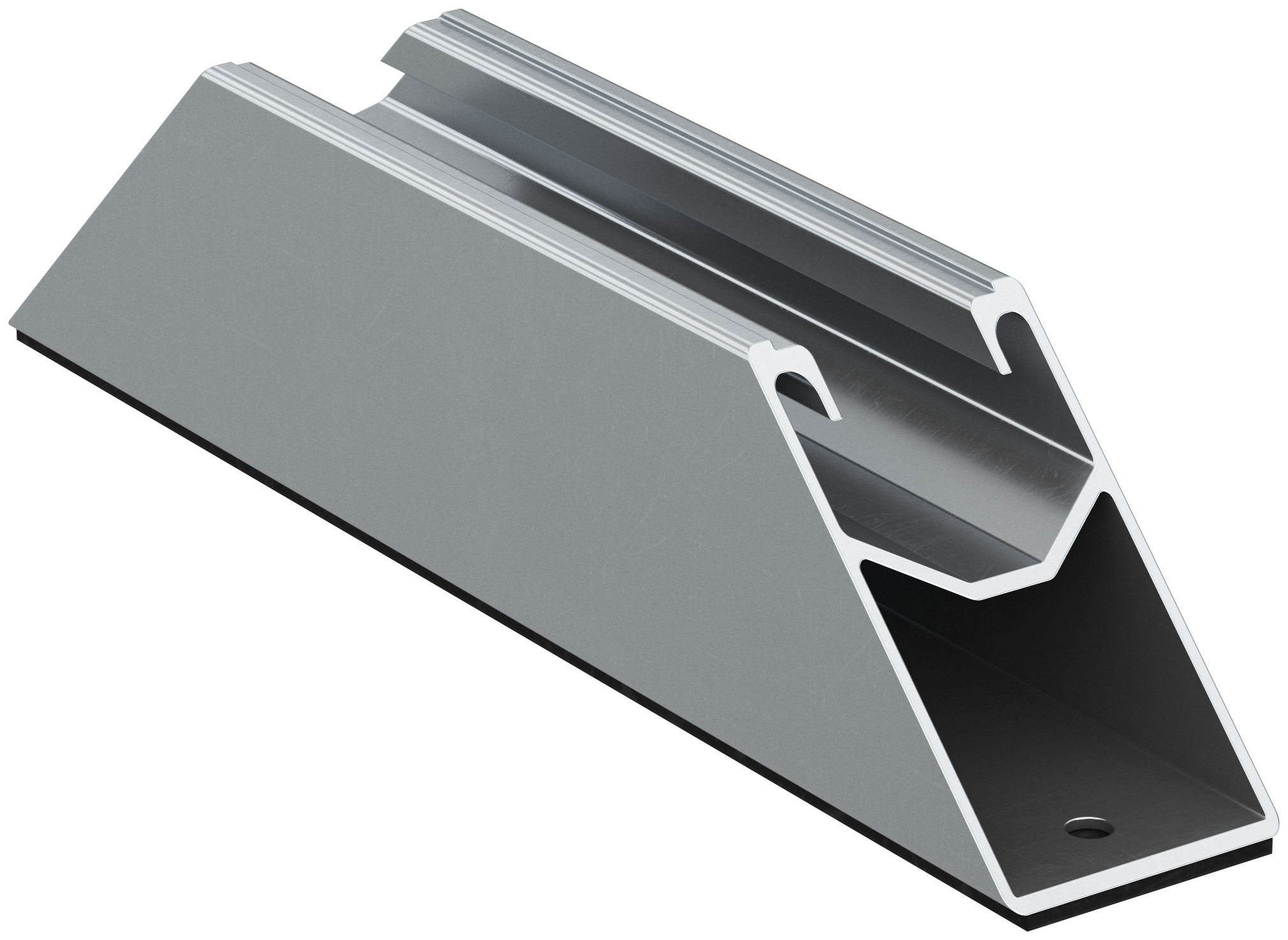

SolarMetal L H50 110 mm EPDM AL - Profilo per il fissaggio di pannelli fotovoltaici con orientamento landscape su coperture in lamiera grecata. L'altezza di 50 mm migliora la ventilazionedei moduli. Compatibile con l'installazione di ottimizzatori fotovoltaici.

• Gamma completa composta da: profili interi per un facile allineamento durante l'installazione profili in spezzoni per gestire la dilatazione termica.
• Profili in spezzoni dotati di nastro EPDM pre-assemblato nella parte inferiore pronti per l'installazione.
• Profili in spezzoni pre-forati per l'installazione sia con rivetti ALG che con viti auto-foranti.
• La versione SolarMetal L H50 110 mm EPDM AL è compatibile con l’installazione di ottimizzatori fotovoltaici: l’altezza maggiorata di 50 mm contribuisce a migliorare la ventilazione dei moduli.
• Le versioni H25 sono certificate TÜV.

• Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

• Installazione di pannelli fotovoltaici con orientamento orizzontale (lato lungo parallelo alla linea di gronda) su coperture in lamiera grecata.

• Scegliere l’installazione più adatta tra profilo intero o in spezzoni in base al layout desiderato e alla valutazione della dilatazione termica.
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Nel caso di profili interi, definire l’interasse dei punti di fissaggio usando il software.
• Nel caso di profili in spezzoni, applicare un fissaggio in corrispondenza di ogni foro.
• Solo nel caso di utilizzo di profili interi, posizionare uno strato di nastro butilico CG INT (larghezza minima 80 cm) sulla greca della lamiera.
• Posizionare il profilo sulla lamiera.

• Profilo intero: realizzare un foro di diametro 5,5 mm sia sul profilo che sulla lamiera.
• Profilo in spezzoni: realizzare un foro di diametro 5,5 mm sulla lamiera.
• Applicare il rivetto.

• Profilo intero: realizzare un foro di diametro 5,5 mm sul profilo e avvitare la vite direttamente sulla lamiera.
• Profilo in spezzoni: avvitare la vite sulla lamiera attraverso i prefori esistenti.

• Numero di prefori: 2
• Spessore EPDM: 2
• EPDM preassemblato: Sì
• Peso in kg/m: 0.826 [kg/m]
• Altezza: 50 [mm]
• Lunghezza: 210 [mm]
• Foro-ø: 5.5 [mm]
• Sezione trasversale: 3.06 [cm²]
• Momento di inerzia: 7.01 [cm⁴]
• Momento di inerzia: 8.46 [cm⁴]
• Modulo di resistenza: 3.38 [cm³]
• Modulo di resistenza: 2.8 [cm³]

Riferimenti:

• Codice EAN: 8001132121924
• Codice Fischer: 574517
