Profilo SolarFish H83 AL

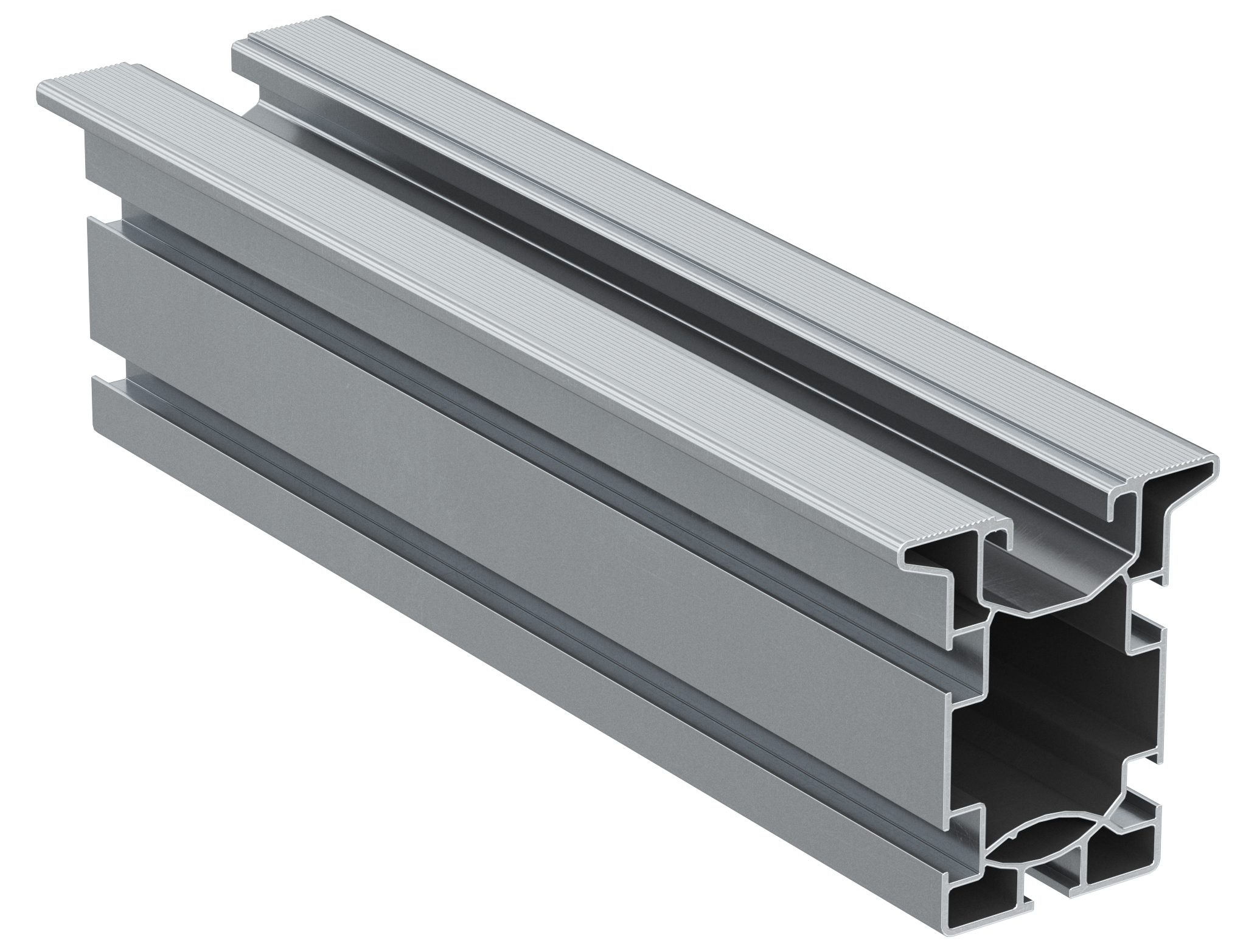

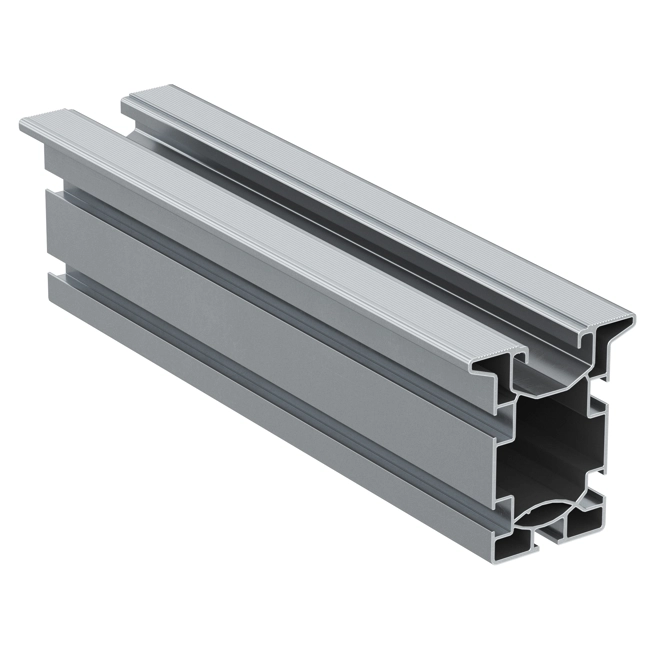

SolarFish H83 4,85 m AL - Il profilo in alluminio di 83 mm per la realizzazione di sistemi di installazione per impianti fotovoltaici.

• Elevata capacità portante.
• Possibilità di fissare due moduli, posizionati in orizzontale, su un unico profilo intermedio.
• Installazione rapida sia tramite le cave laterali sia tramite la cava inferiore.
• Compatibile con viti SKS M8 o vite testa a martello RHS.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con i morsetti PM U / PMC U, in combinazione con triangoli per coperture piane e profili per strutture speciali.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con i morsetti PM U / PMC U, in combinazione con triangoli per coperture piane e profili per strutture speciali.

• Individuare il sistema di supporto in base alla tipologia di copertura ( e.g. triangoli per coperture piane, profili per strutture speciali, ecc).
• Posizionare il profilo sui supporti in base al layout desiderato (per dimensionare il sistema usare il software SOLARPANEL-FiX).
• Prevedere 2 giunti di connessione CPN AL su entrambi i lati per collegare 2 profili (il collegamento completo prevede 4 giunti).
• Far scorrere il connettori CPN AL all’interno della cava laterale del profilo fino a battuta della bugna presente al centro del giunto sul lato finale del profilo.
• Ogni connettore CPN AL deve essere collegato con 2 viti autoforanti 3,5 mm x 9,5 mm (una per estremità del profilo, per un totale di 8 viti per giunzione).
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.

• Peso in kg/m: 1.95 [kg/m]
• Lunghezza: 4850 [mm]
• Sezione trasversale: 7.22 [cm²]
• Momento di inerzia: 62.89 [cm⁴]
• Momento di inerzia: 29.98 [cm⁴]
• Modulo di resistenza: 14.94 [cm³]
• Modulo di resistenza: 11.53 [cm³]

Riferimenti:

• Codice EAN: 8001132111161
• Codice Fischer: 569373
