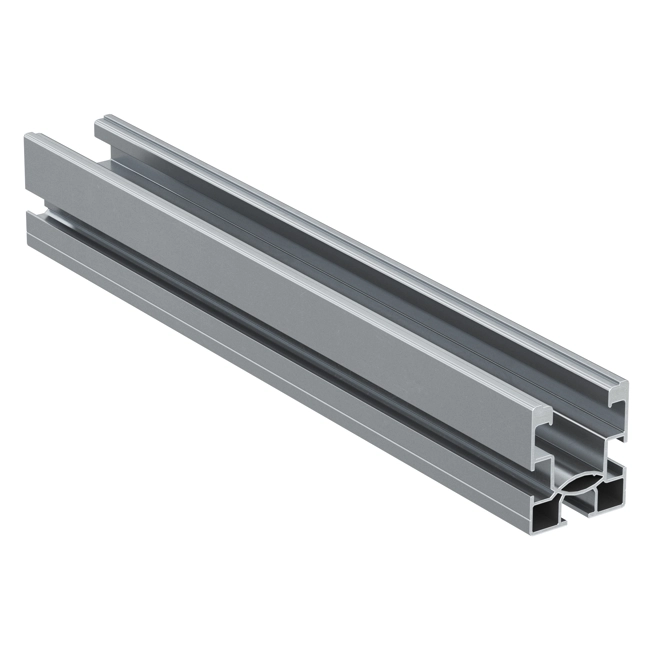

Profilo SolarFish H44 AL

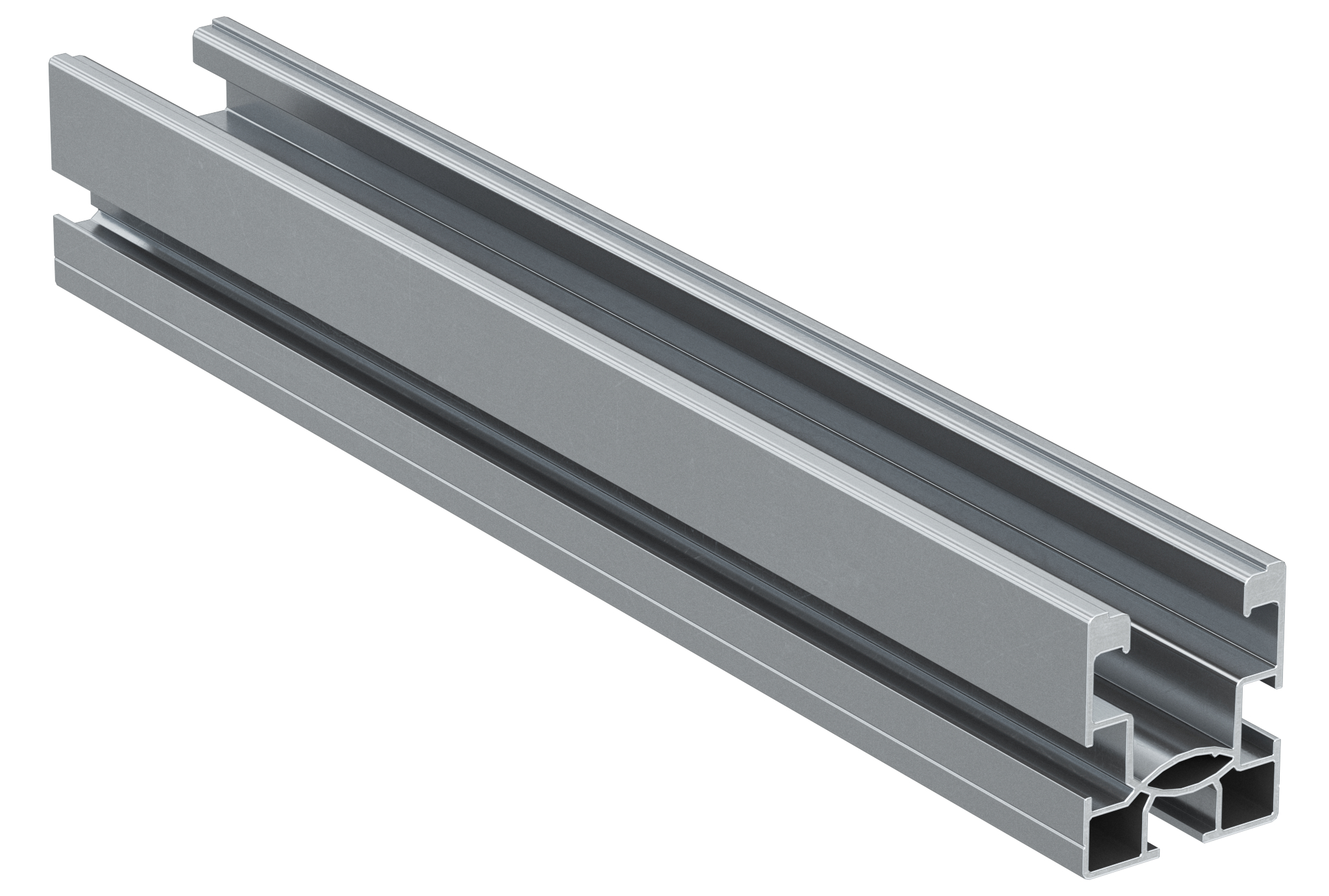

SolarFish H44 3,35 m AL - Profilo in alluminio di altezza 44 mm per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici.

• Varie lunghezze disponibili, ottimizzate per moduli fotovoltaici di diverse dimensioni.
• Compatibile con installazione sui supporti attraverso la cava inferiore o le cave laterali.
• Compatibile con viti a testa esagonale SKS M8 e viti a testa a martello RHS.
• Compatibile con il giunto a innesto rapido dei ganci in alluminio.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Individuare il sistema di supporto in base alla tipologia di copertura.
• Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (usare il software SOLARPANEL-FiX).
• Posizionare SolarFish H44 Connector AL all‘estremità di uno dei due profili, facendo scorrere l‘incastro a "coda di rondine" all‘interno di una delle cave laterali fino a quando l‘estremità del profilo arriva a metà della lunghezza del connettore.
• Fissare il connettore al profilo utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati del connettore.
• Far scorrere il secondo profilo all‘interno del connettore fino a quando va in contatto con l‘estremità del primo profilo.
• Serrare l‘estremità del secondo profilo al connettore utilizzando una delle viti RHS 8 e un dado MU F M8.
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.
• Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

• Peso in kg/m: 0.9222 [kg/m]
• Lunghezza: 3350 [mm]
• Sezione trasversale: 3.42 [cm²]
• Momento di inerzia: 7.27 [cm⁴]
• Momento di inerzia: 6.45 [cm⁴]
• Modulo di resistenza: 3.26 [cm³]
• Modulo di resistenza: 3.37 [cm³]

Riferimenti:

• Codice EAN: 8001132027417
• Codice Fischer: 518645

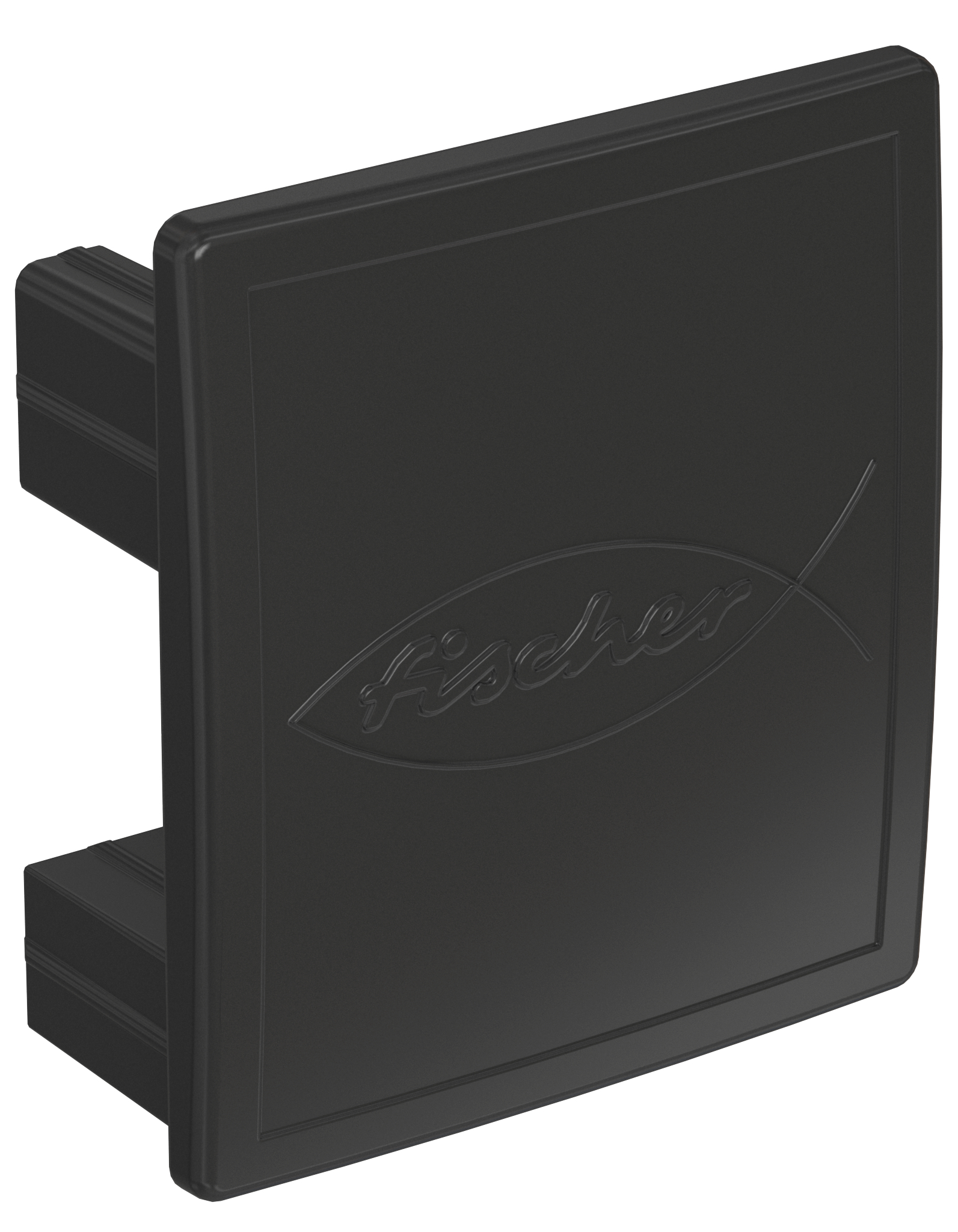

AK SP nero - Tappo di chiusura per profilo SolarFish H44 AL in versione nera.

• Varie lunghezze disponibili, ottimizzate per moduli fotovoltaici di diverse dimensioni.
• Compatibile con installazione sui supporti attraverso la cava inferiore o le cave laterali.
• Compatibile con viti a testa esagonale SKS M8 e viti a testa a martello RHS.
• Compatibile con il giunto a innesto rapido dei ganci in alluminio.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Individuare il sistema di supporto in base alla tipologia di copertura.
• Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (usare il software SOLARPANEL-FiX).
• Posizionare SolarFish H44 Connector AL all‘estremità di uno dei due profili, facendo scorrere l‘incastro a "coda di rondine" all‘interno di una delle cave laterali fino a quando l‘estremità del profilo arriva a metà della lunghezza del connettore.
• Fissare il connettore al profilo utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati del connettore.
• Far scorrere il secondo profilo all‘interno del connettore fino a quando va in contatto con l‘estremità del primo profilo.
• Serrare l‘estremità del secondo profilo al connettore utilizzando una delle viti RHS 8 e un dado MU F M8.
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.
• Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

• Colore: nero
• Peso: 7 [g]
• Adatto per: SolarFish
• Pezzi per imballo: 80 [pz.]
• Materiale: polipropilene

Riferimenti:

• Codice EAN: 8001132030226
• Codice Fischer: 520909

SolarFish H44 4,45 m AL - Profilo in alluminio di altezza 44 mm per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici.

• Varie lunghezze disponibili, ottimizzate per moduli fotovoltaici di diverse dimensioni.
• Compatibile con installazione sui supporti attraverso la cava inferiore o le cave laterali.
• Compatibile con viti a testa esagonale SKS M8 e viti a testa a martello RHS.
• Compatibile con il giunto a innesto rapido dei ganci in alluminio.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Individuare il sistema di supporto in base alla tipologia di copertura.
• Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (usare il software SOLARPANEL-FiX).
• Posizionare SolarFish H44 Connector AL all‘estremità di uno dei due profili, facendo scorrere l‘incastro a "coda di rondine" all‘interno di una delle cave laterali fino a quando l‘estremità del profilo arriva a metà della lunghezza del connettore.
• Fissare il connettore al profilo utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati del connettore.
• Far scorrere il secondo profilo all‘interno del connettore fino a quando va in contatto con l‘estremità del primo profilo.
• Serrare l‘estremità del secondo profilo al connettore utilizzando una delle viti RHS 8 e un dado MU F M8.
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.
• Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

• Peso in kg/m: 0.9222 [kg/m]
• Lunghezza: 4450 [mm]
• Sezione trasversale: 3.42 [cm²]
• Momento di inerzia: 7.27 [cm⁴]
• Momento di inerzia: 6.45 [cm⁴]
• Modulo di resistenza: 3.26 [cm³]
• Modulo di resistenza: 3.37 [cm³]

Riferimenti:

• Codice EAN: 8001132102022
• Codice Fischer: 558358

SolarFish H44 3,65 m AL - Profilo in alluminio di altezza 44 mm per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici.

• Varie lunghezze disponibili, ottimizzate per moduli fotovoltaici di diverse dimensioni.
• Compatibile con installazione sui supporti attraverso la cava inferiore o le cave laterali.
• Compatibile con viti a testa esagonale SKS M8 e viti a testa a martello RHS.
• Compatibile con il giunto a innesto rapido dei ganci in alluminio.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Individuare il sistema di supporto in base alla tipologia di copertura.
• Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (usare il software SOLARPANEL-FiX).
• Posizionare SolarFish H44 Connector AL all‘estremità di uno dei due profili, facendo scorrere l‘incastro a "coda di rondine" all‘interno di una delle cave laterali fino a quando l‘estremità del profilo arriva a metà della lunghezza del connettore.
• Fissare il connettore al profilo utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati del connettore.
• Far scorrere il secondo profilo all‘interno del connettore fino a quando va in contatto con l‘estremità del primo profilo.
• Serrare l‘estremità del secondo profilo al connettore utilizzando una delle viti RHS 8 e un dado MU F M8.
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.
• Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

• Peso in kg/m: 0.9222 [kg/m]
• Lunghezza: 3650 [mm]
• Sezione trasversale: 3.42 [cm²]
• Momento di inerzia: 7.27 [cm⁴]
• Momento di inerzia: 6.45 [cm⁴]
• Modulo di resistenza: 3.26 [cm³]
• Modulo di resistenza: 3.37 [cm³]

Riferimenti:

• Codice EAN: 8001132111147
• Codice Fischer: 569371

SolarFish H44 4,85 m AL - Profilo in alluminio di altezza 44 mm per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici.

• Varie lunghezze disponibili, ottimizzate per moduli fotovoltaici di diverse dimensioni.
• Compatibile con installazione sui supporti attraverso la cava inferiore o le cave laterali.
• Compatibile con viti a testa esagonale SKS M8 e viti a testa a martello RHS.
• Compatibile con il giunto a innesto rapido dei ganci in alluminio.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Individuare il sistema di supporto in base alla tipologia di copertura.
• Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (usare il software SOLARPANEL-FiX).
• Posizionare SolarFish H44 Connector AL all‘estremità di uno dei due profili, facendo scorrere l‘incastro a "coda di rondine" all‘interno di una delle cave laterali fino a quando l‘estremità del profilo arriva a metà della lunghezza del connettore.
• Fissare il connettore al profilo utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati del connettore.
• Far scorrere il secondo profilo all‘interno del connettore fino a quando va in contatto con l‘estremità del primo profilo.
• Serrare l‘estremità del secondo profilo al connettore utilizzando una delle viti RHS 8 e un dado MU F M8.
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.
• Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

• Peso in kg/m: 0.9222 [kg/m]
• Lunghezza: 4850 [mm]
• Sezione trasversale: 3.42 [cm²]
• Momento di inerzia: 7.27 [cm⁴]
• Momento di inerzia: 6.45 [cm⁴]
• Modulo di resistenza: 3.26 [cm³]
• Modulo di resistenza: 3.37 [cm³]

Riferimenti:

• Codice EAN: 8001132111154
• Codice Fischer: 569372

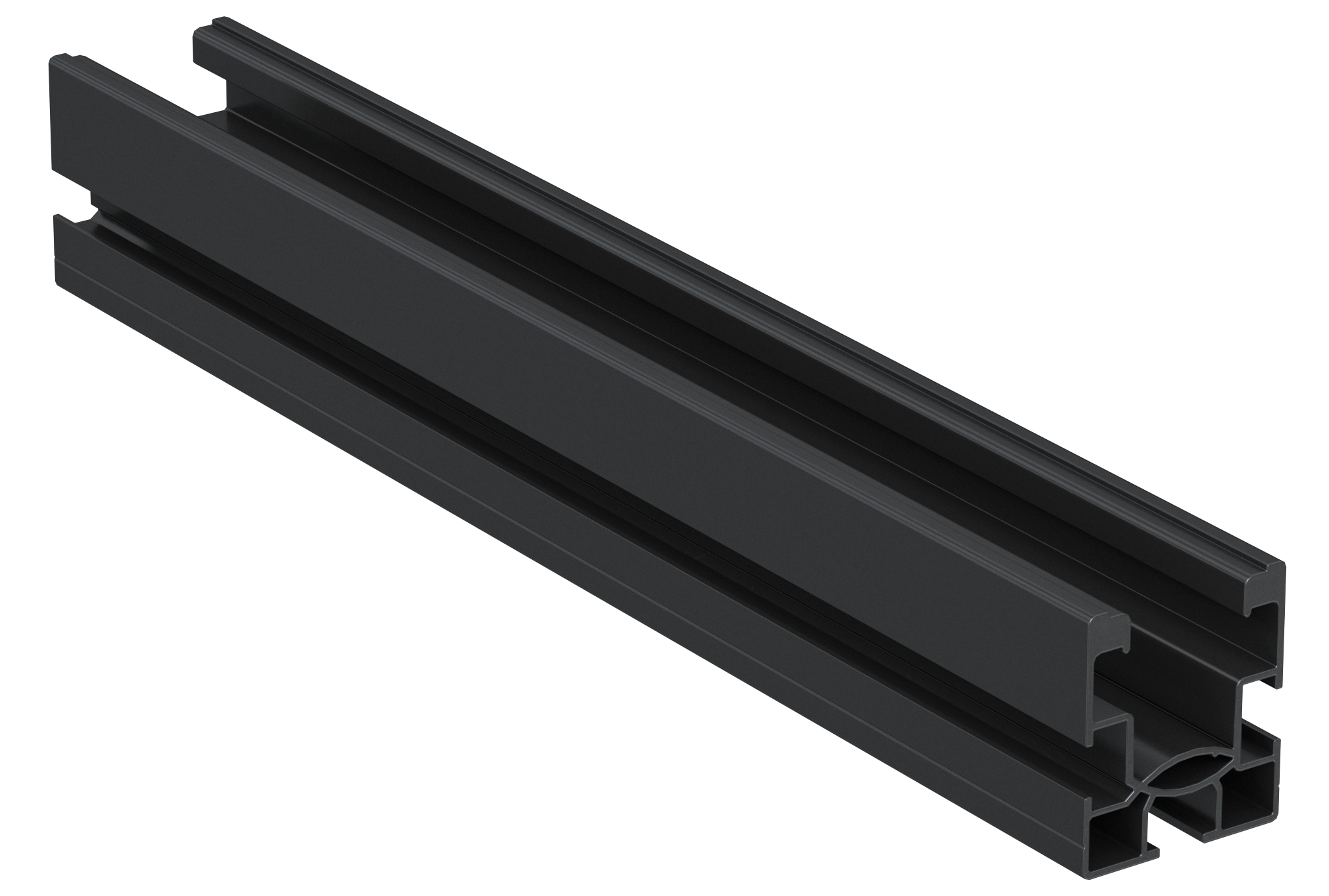

SolarFish H44 3,65 m BLACK AL - Profilo in alluminio in versione anodizzata nera di altezza 44 mm per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici.

• Varie lunghezze disponibili, ottimizzate per moduli fotovoltaici di diverse dimensioni.
• Compatibile con installazione sui supporti attraverso la cava inferiore o le cave laterali.
• Compatibile con viti a testa esagonale SKS M8 e viti a testa a martello RHS.
• Compatibile con il giunto a innesto rapido dei ganci in alluminio.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Individuare il sistema di supporto in base alla tipologia di copertura.
• Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (usare il software SOLARPANEL-FiX).
• Posizionare SolarFish H44 Connector AL all‘estremità di uno dei due profili, facendo scorrere l‘incastro a "coda di rondine" all‘interno di una delle cave laterali fino a quando l‘estremità del profilo arriva a metà della lunghezza del connettore.
• Fissare il connettore al profilo utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati del connettore.
• Far scorrere il secondo profilo all‘interno del connettore fino a quando va in contatto con l‘estremità del primo profilo.
• Serrare l‘estremità del secondo profilo al connettore utilizzando una delle viti RHS 8 e un dado MU F M8.
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.
• Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

• Peso in kg/m: 0.9222 [kg/m]
• Lunghezza: 3650 [mm]
• Sezione trasversale: 3.42 [cm²]
• Momento di inerzia: 7.27 [cm⁴]
• Momento di inerzia: 6.45 [cm⁴]
• Modulo di resistenza: 3.26 [cm³]
• Modulo di resistenza: 3.37 [cm³]

Riferimenti:

• Codice EAN: 8001132116654
• Codice Fischer: 570766

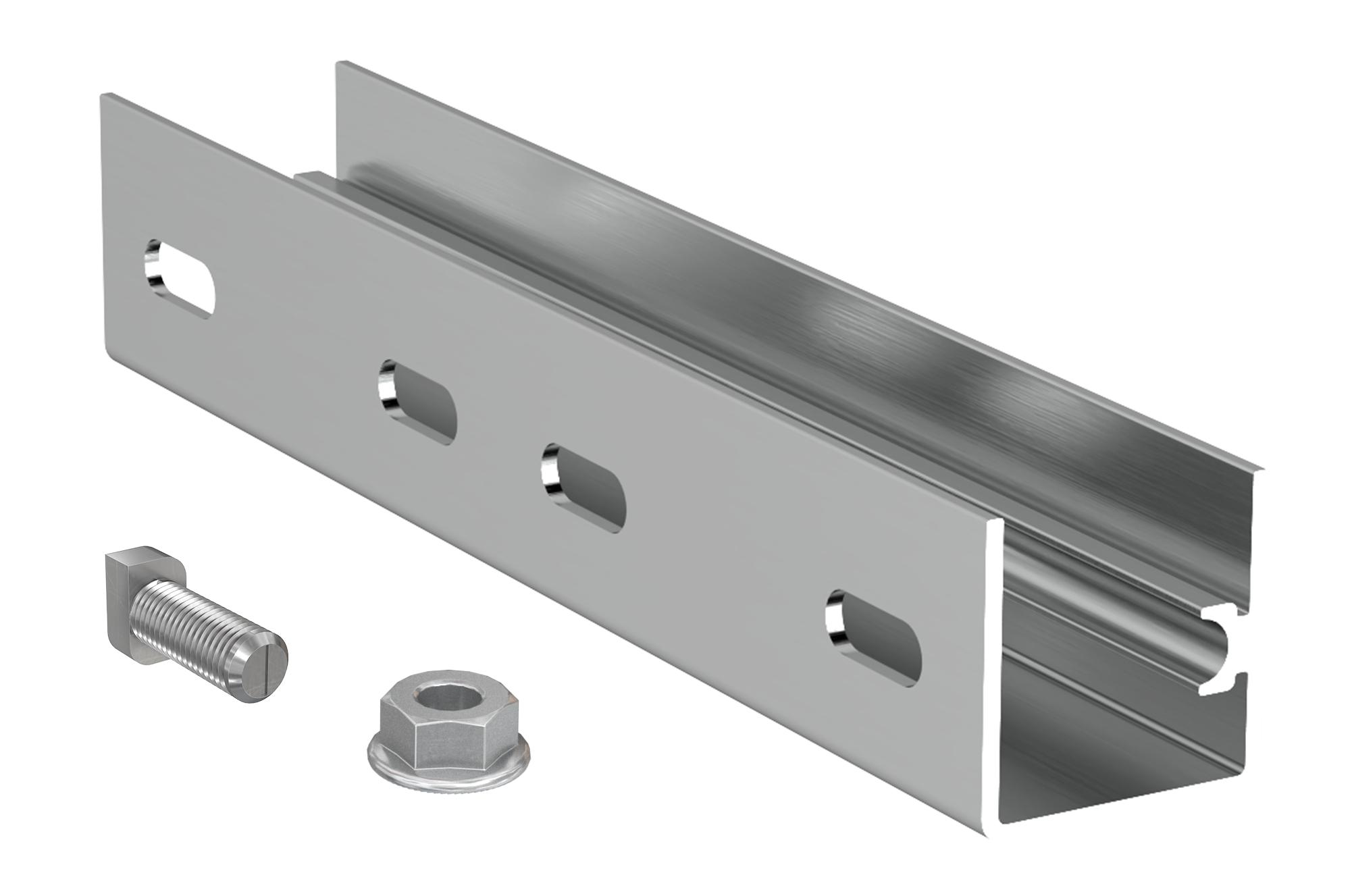

Connettore in alluminio SolarFish H44 Connector AL - Connettore in alluminio per il collegamento di profili SolarFish H44 AL.

• Varie lunghezze disponibili, ottimizzate per moduli fotovoltaici di diverse dimensioni.
• Compatibile con installazione sui supporti attraverso la cava inferiore o le cave laterali.
• Compatibile con viti a testa esagonale SKS M8 e viti a testa a martello RHS.
• Compatibile con il giunto a innesto rapido dei ganci in alluminio.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Individuare il sistema di supporto in base alla tipologia di copertura.
• Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (usare il software SOLARPANEL-FiX).
• Posizionare SolarFish H44 Connector AL all‘estremità di uno dei due profili, facendo scorrere l‘incastro a "coda di rondine" all‘interno di una delle cave laterali fino a quando l‘estremità del profilo arriva a metà della lunghezza del connettore.
• Fissare il connettore al profilo utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati del connettore.
• Far scorrere il secondo profilo all‘interno del connettore fino a quando va in contatto con l‘estremità del primo profilo.
• Serrare l‘estremità del secondo profilo al connettore utilizzando una delle viti RHS 8 e un dado MU F M8.
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.
• Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

• Peso: 240 [g]
• Lunghezza: 250 [mm]
• Sezione trasversale: 3.62 [cm²]

Riferimenti:

• Codice EAN: 8001132119532
• Codice Fischer: 572445

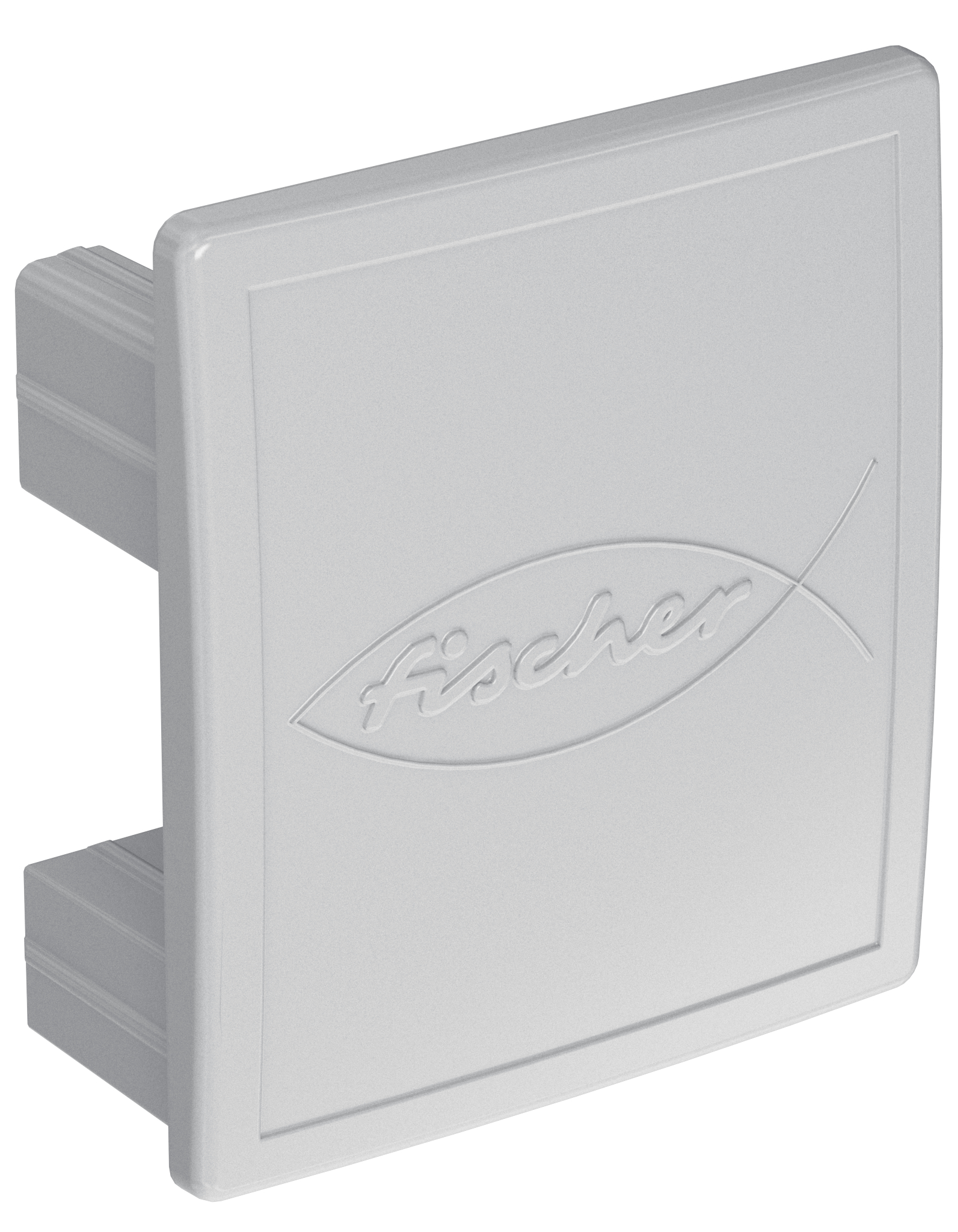

AK SP grigio - Tappo di chiusura per profilo SolarFish H44 AL.

• Varie lunghezze disponibili, ottimizzate per moduli fotovoltaici di diverse dimensioni.
• Compatibile con installazione sui supporti attraverso la cava inferiore o le cave laterali.
• Compatibile con viti a testa esagonale SKS M8 e viti a testa a martello RHS.
• Compatibile con il giunto a innesto rapido dei ganci in alluminio.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Profilo in alluminio per il fissaggio di pannelli fotovoltaici compatibile con tutta la gamma di morsetti fischer, in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e ganci per lamiera aggraffata.

• Individuare il sistema di supporto in base alla tipologia di copertura.
• Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (usare il software SOLARPANEL-FiX).
• Posizionare SolarFish H44 Connector AL all‘estremità di uno dei due profili, facendo scorrere l‘incastro a "coda di rondine" all‘interno di una delle cave laterali fino a quando l‘estremità del profilo arriva a metà della lunghezza del connettore.
• Fissare il connettore al profilo utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati del connettore.
• Far scorrere il secondo profilo all‘interno del connettore fino a quando va in contatto con l‘estremità del primo profilo.
• Serrare l‘estremità del secondo profilo al connettore utilizzando una delle viti RHS 8 e un dado MU F M8.
• Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
• Posizionare i moduli fotovoltaici e fissare i morsetti.
• Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

• Colore: grigio
• Peso: 7 [g]
• Adatto per: SolarFish
• Pezzi per imballo: 50 [pz.]
• Materiale: polipropilene

Riferimenti:

• Codice EAN: 8001132711835
• Codice Fischer: 71183
