Profilo SolarFish H33 AL

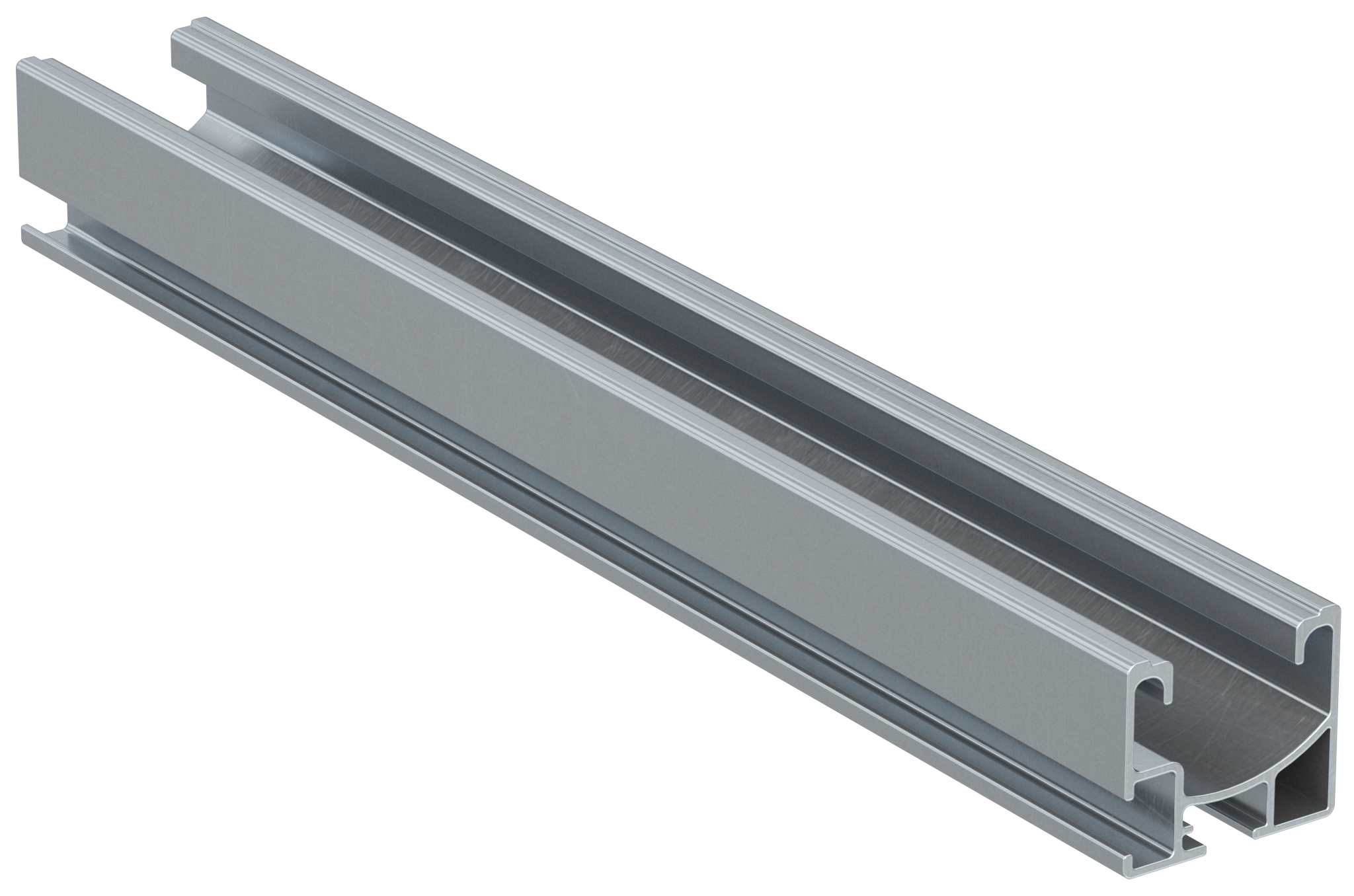

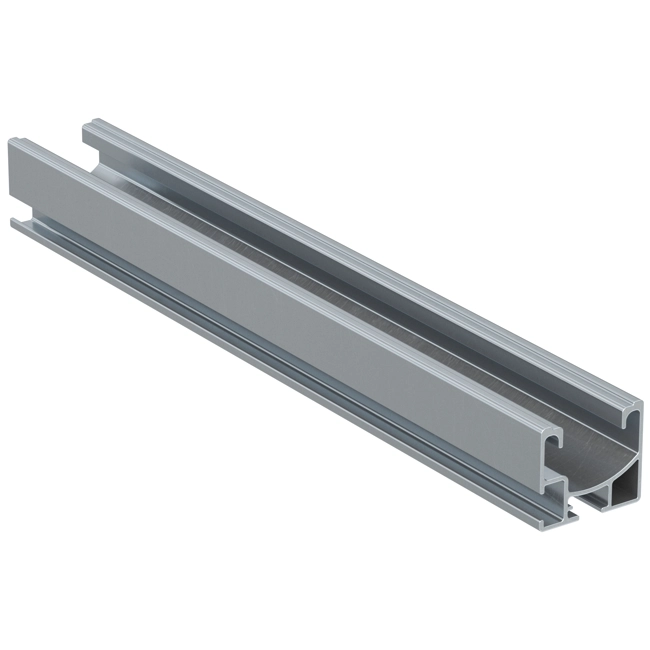

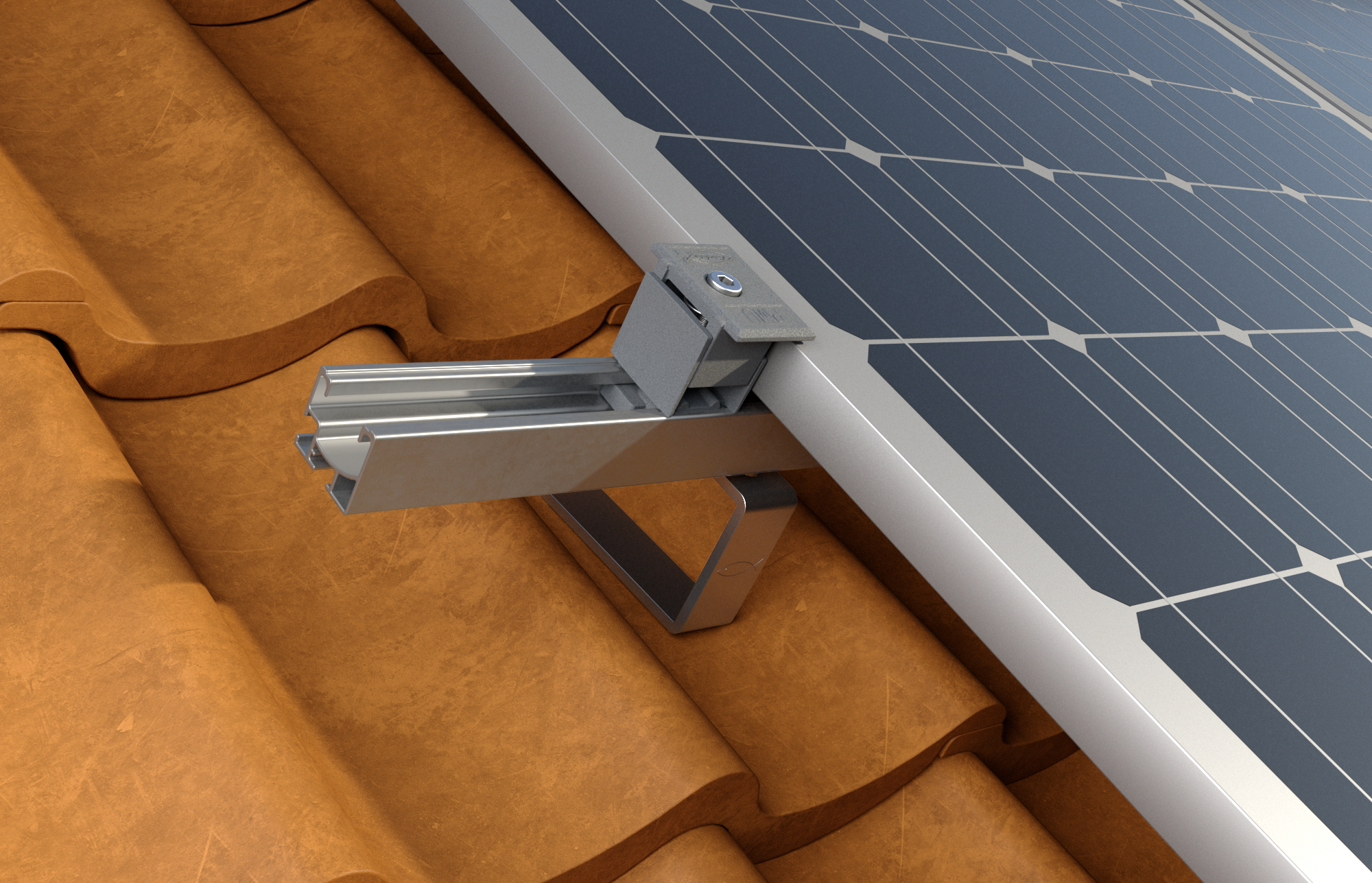

SolarFish H33 2,50 m AL - Il profilo in alluminio alto 33 mm per la realizzazione di strutture per il sostegno di pannelli fotovoltaici

• La sezione ha un'altezza ottimizzata per impianti con interasse ridotto tra gli appoggi.
• Le cave laterale e inferiore sono compatibili con i giunti rapidi dei ganci RH oppure con viti a testa esagonale SKS M8 o viti testa a martello RHS.
• Le 3 lunghezze disponibili consentono di ridurre gli sfridi e facilitare la movimentazione in cantiere.

• Tutti i tipi di coperture piane e inclinate.

• Tutti i tipi di coperture piane e inclinate.

• Individuare il sistema di supporto corretto in base alla tipologia di copertura (e.g. ganci per tegole, ganci per coppi, triangoli per coperture piane, morsetti per lamiere aggraffate ecc).
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Assemblare il profilo SolarFish H33 al supporto selezionato attraverso la cava inferiore o la cava laterale.
• Per realizzare l'eventuale collegamento di due profili SolarFish H33, accostare le estremità dei due profili SolarFish H33 AL da connettere.
• Posizionare SolarFish H33 Connector AL a cavallo dei due profili in modo che le loro estremità arrivino a metà della lunghezza di SolarFish H33 Connector AL.
• Fissare il connettore ai due profili utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati.
• Per limitare le dilatazioni termiche, si consiglia di realizzare serie di profili collegati tra loro fino a una lunghezza massima di 15 m. Oltre questa misura è necessario interrompere la struttura e ripartire con un nuovo profilo scollegato dai precedenti.
• Installare i morsetti attraverso la cava superiore del profilo (compatibile con tutti i tipi di morsetti fischer).
• Fissare i pannelli fotovoltaici serrando i morsetti.

• Peso in kg/m: 0.664 [kg/m]
• Lunghezza: 2500 [mm]
• Sezione trasversale: 2.46 [cm²]
• Momento di inerzia: 3.03 [cm⁴]
• Momento di inerzia: 4.86 [cm⁴]
• Modulo di resistenza: 2.52 [cm³]
• Modulo di resistenza: 1.65 [cm³]

Riferimenti:

• Codice EAN: 8001132119426
• Codice Fischer: 572209

SolarFish H33 3,65 m AL - Il profilo in alluminio alto 33 mm per la realizzazione di strutture per il sostegno di pannelli fotovoltaici

• La sezione ha un'altezza ottimizzata per impianti con interasse ridotto tra gli appoggi.
• Le cave laterale e inferiore sono compatibili con i giunti rapidi dei ganci RH oppure con viti a testa esagonale SKS M8 o viti testa a martello RHS.
• Le 3 lunghezze disponibili consentono di ridurre gli sfridi e facilitare la movimentazione in cantiere.

• Tutti i tipi di coperture piane e inclinate.

• Tutti i tipi di coperture piane e inclinate.

• Individuare il sistema di supporto corretto in base alla tipologia di copertura (e.g. ganci per tegole, ganci per coppi, triangoli per coperture piane, morsetti per lamiere aggraffate ecc).
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Assemblare il profilo SolarFish H33 al supporto selezionato attraverso la cava inferiore o la cava laterale.
• Per realizzare l'eventuale collegamento di due profili SolarFish H33, accostare le estremità dei due profili SolarFish H33 AL da connettere.
• Posizionare SolarFish H33 Connector AL a cavallo dei due profili in modo che le loro estremità arrivino a metà della lunghezza di SolarFish H33 Connector AL.
• Fissare il connettore ai due profili utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati.
• Per limitare le dilatazioni termiche, si consiglia di realizzare serie di profili collegati tra loro fino a una lunghezza massima di 15 m. Oltre questa misura è necessario interrompere la struttura e ripartire con un nuovo profilo scollegato dai precedenti.
• Installare i morsetti attraverso la cava superiore del profilo (compatibile con tutti i tipi di morsetti fischer).
• Fissare i pannelli fotovoltaici serrando i morsetti.

• Peso in kg/m: 0.664 [kg/m]
• Lunghezza: 3650 [mm]
• Sezione trasversale: 2.46 [cm²]
• Momento di inerzia: 3.03 [cm⁴]
• Momento di inerzia: 4.86 [cm⁴]
• Modulo di resistenza: 2.52 [cm³]
• Modulo di resistenza: 1.65 [cm³]

Riferimenti:

• Codice EAN: 8001132119433
• Codice Fischer: 572210

SolarFish H33 4,85 m AL - Il profilo in alluminio alto 33 mm per la realizzazione di strutture per il sostegno di pannelli fotovoltaici

• La sezione ha un'altezza ottimizzata per impianti con interasse ridotto tra gli appoggi.
• Le cave laterale e inferiore sono compatibili con i giunti rapidi dei ganci RH oppure con viti a testa esagonale SKS M8 o viti testa a martello RHS.
• Le 3 lunghezze disponibili consentono di ridurre gli sfridi e facilitare la movimentazione in cantiere.

• Tutti i tipi di coperture piane e inclinate.

• Tutti i tipi di coperture piane e inclinate.

• Individuare il sistema di supporto corretto in base alla tipologia di copertura (e.g. ganci per tegole, ganci per coppi, triangoli per coperture piane, morsetti per lamiere aggraffate ecc).
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Assemblare il profilo SolarFish H33 al supporto selezionato attraverso la cava inferiore o la cava laterale.
• Per realizzare l'eventuale collegamento di due profili SolarFish H33, accostare le estremità dei due profili SolarFish H33 AL da connettere.
• Posizionare SolarFish H33 Connector AL a cavallo dei due profili in modo che le loro estremità arrivino a metà della lunghezza di SolarFish H33 Connector AL.
• Fissare il connettore ai due profili utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati.
• Per limitare le dilatazioni termiche, si consiglia di realizzare serie di profili collegati tra loro fino a una lunghezza massima di 15 m. Oltre questa misura è necessario interrompere la struttura e ripartire con un nuovo profilo scollegato dai precedenti.
• Installare i morsetti attraverso la cava superiore del profilo (compatibile con tutti i tipi di morsetti fischer).
• Fissare i pannelli fotovoltaici serrando i morsetti.

• Peso in kg/m: 0.664 [kg/m]
• Lunghezza: 4850 [mm]
• Sezione trasversale: 2.46 [cm²]
• Momento di inerzia: 3.03 [cm⁴]
• Momento di inerzia: 4.86 [cm⁴]
• Modulo di resistenza: 2.52 [cm³]
• Modulo di resistenza: 1.65 [cm³]

Riferimenti:

• Codice EAN: 8001132119440
• Codice Fischer: 572211

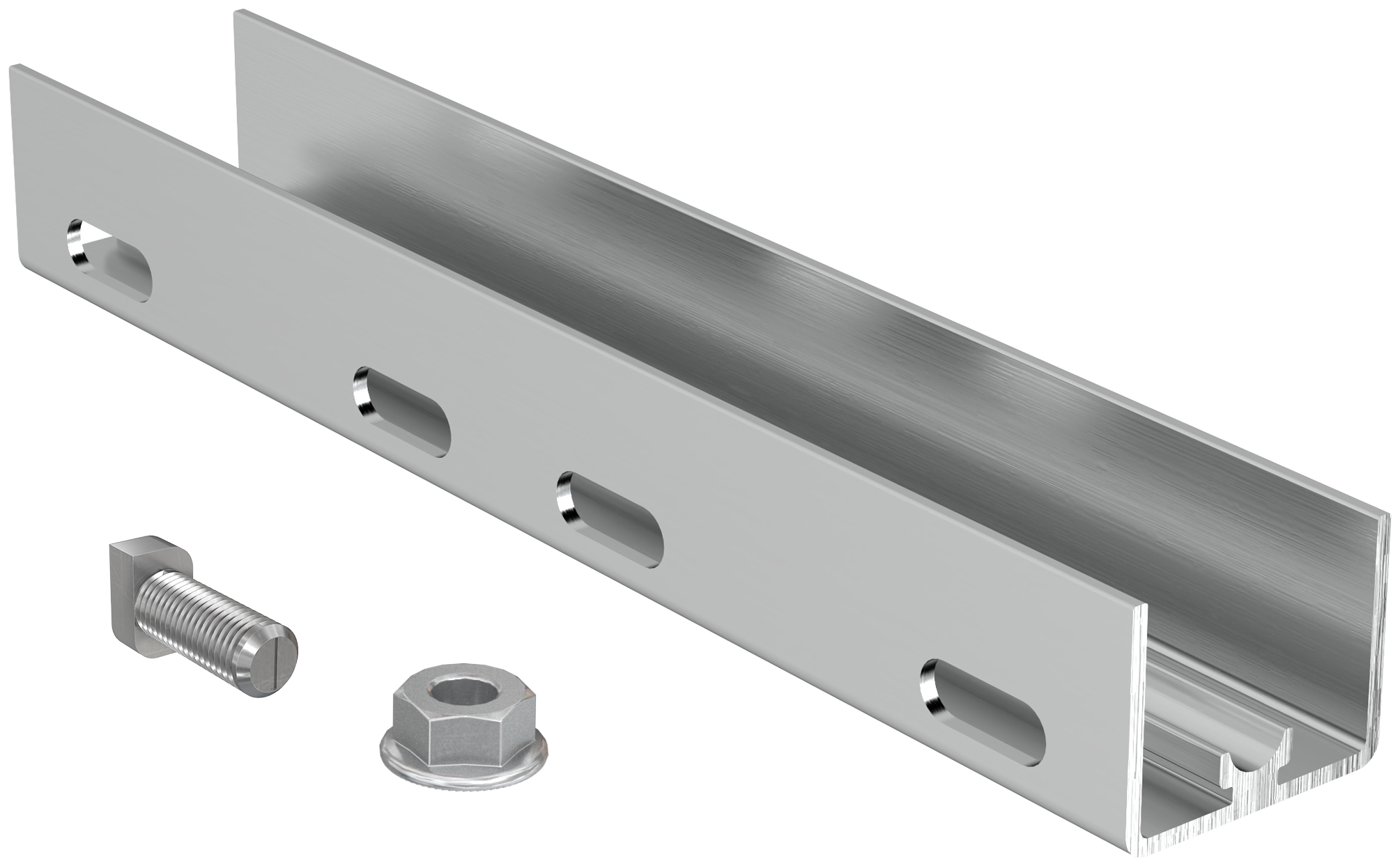

SolarFish H33 Connector AL - Connettore in alluminio per il collegamento di profili SolarFish H33 AL

• La sezione ha un'altezza ottimizzata per impianti con interasse ridotto tra gli appoggi.
• Le cave laterale e inferiore sono compatibili con i giunti rapidi dei ganci RH oppure con viti a testa esagonale SKS M8 o viti testa a martello RHS.
• Le 3 lunghezze disponibili consentono di ridurre gli sfridi e facilitare la movimentazione in cantiere.

• Tutti i tipi di coperture piane e inclinate.

• Tutti i tipi di coperture piane e inclinate.

• Individuare il sistema di supporto corretto in base alla tipologia di copertura (e.g. ganci per tegole, ganci per coppi, triangoli per coperture piane, morsetti per lamiere aggraffate ecc).
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Assemblare il profilo SolarFish H33 al supporto selezionato attraverso la cava inferiore o la cava laterale.
• Per realizzare l'eventuale collegamento di due profili SolarFish H33, accostare le estremità dei due profili SolarFish H33 AL da connettere.
• Posizionare SolarFish H33 Connector AL a cavallo dei due profili in modo che le loro estremità arrivino a metà della lunghezza di SolarFish H33 Connector AL.
• Fissare il connettore ai due profili utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati.
• Per limitare le dilatazioni termiche, si consiglia di realizzare serie di profili collegati tra loro fino a una lunghezza massima di 15 m. Oltre questa misura è necessario interrompere la struttura e ripartire con un nuovo profilo scollegato dai precedenti.
• Installare i morsetti attraverso la cava superiore del profilo (compatibile con tutti i tipi di morsetti fischer).
• Fissare i pannelli fotovoltaici serrando i morsetti.

• Peso: 167 [g]
• Lunghezza: 250 [mm]
• Sezione trasversale: 2.54 [cm²]

Riferimenti:

• Codice EAN: 8001132119549
• Codice Fischer: 572446

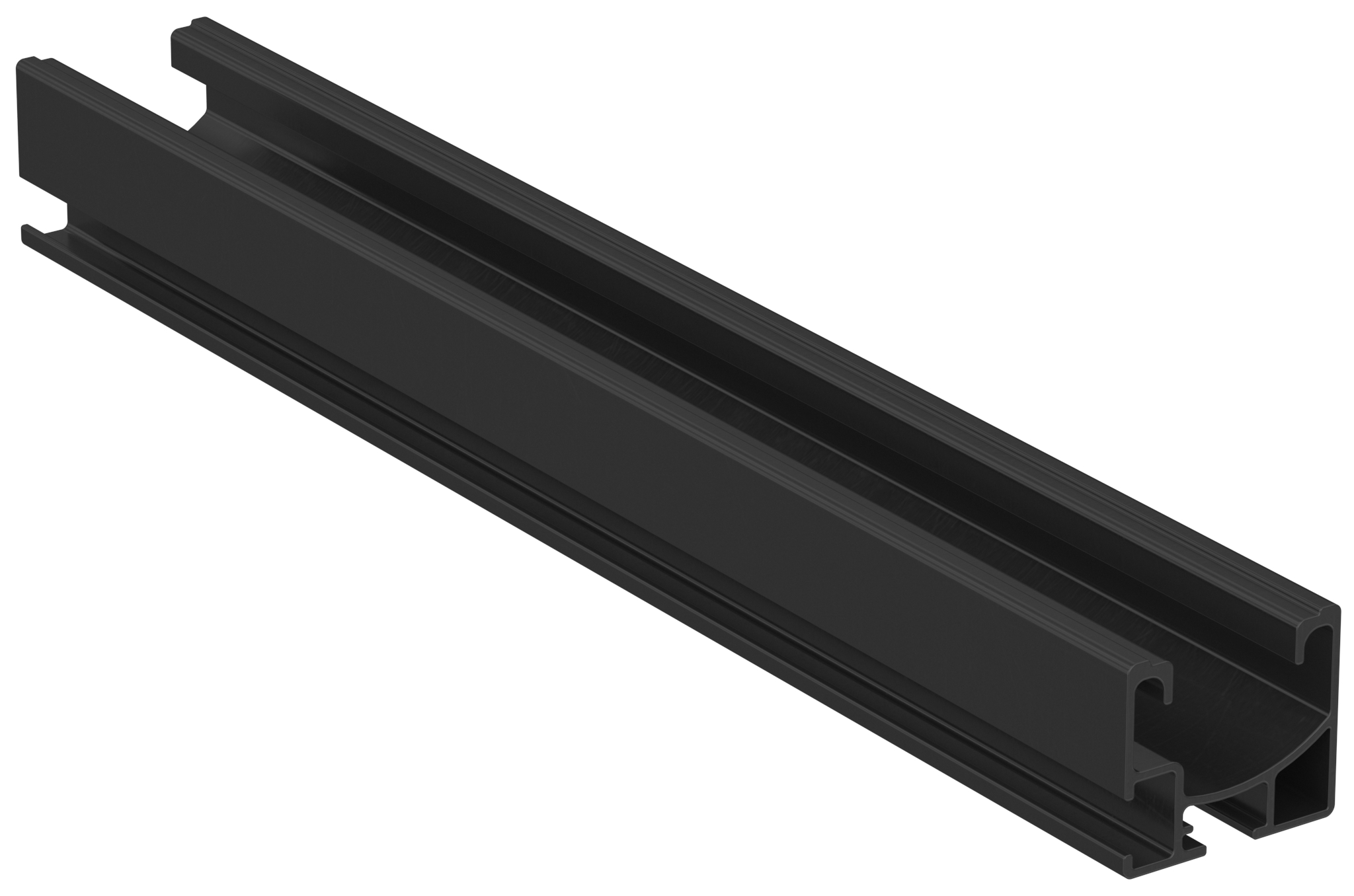

SolarFish H33 3,65 m BLACK AL - Il profilo in alluminio alto 33 mm per la realizzazione di strutture per il sostegno di pannelli fotovoltaici in versione nera anodizzata

• La sezione ha un'altezza ottimizzata per impianti con interasse ridotto tra gli appoggi.
• Le cave laterale e inferiore sono compatibili con i giunti rapidi dei ganci RH oppure con viti a testa esagonale SKS M8 o viti testa a martello RHS.
• Le 3 lunghezze disponibili consentono di ridurre gli sfridi e facilitare la movimentazione in cantiere.

• Tutti i tipi di coperture piane e inclinate.

• Tutti i tipi di coperture piane e inclinate.

• Individuare il sistema di supporto corretto in base alla tipologia di copertura (e.g. ganci per tegole, ganci per coppi, triangoli per coperture piane, morsetti per lamiere aggraffate ecc).
• Per definire l’interasse dei profili in funzione dei carichi di neve e vento della zona di installazione dell’impianto utilizzare il software SOLARPANEL-FiX.
• Assemblare il profilo SolarFish H33 al supporto selezionato attraverso la cava inferiore o la cava laterale.
• Per realizzare l'eventuale collegamento di due profili SolarFish H33, accostare le estremità dei due profili SolarFish H33 AL da connettere.
• Posizionare SolarFish H33 Connector AL a cavallo dei due profili in modo che le loro estremità arrivino a metà della lunghezza di SolarFish H33 Connector AL.
• Fissare il connettore ai due profili utilizzando una delle viti RHS 8 e un dado MU F M8 in dotazione per ognuno dei fori asolati.
• Per limitare le dilatazioni termiche, si consiglia di realizzare serie di profili collegati tra loro fino a una lunghezza massima di 15 m. Oltre questa misura è necessario interrompere la struttura e ripartire con un nuovo profilo scollegato dai precedenti.
• Installare i morsetti attraverso la cava superiore del profilo (compatibile con tutti i tipi di morsetti fischer).
• Fissare i pannelli fotovoltaici serrando i morsetti.

• Peso in kg/m: 0.664 [kg/m]
• Lunghezza: 3650 [mm]
• Sezione trasversale: 2.46 [cm²]
• Momento di inerzia: 3.03 [cm⁴]
• Momento di inerzia: 4.86 [cm⁴]
• Modulo di resistenza: 2.52 [cm³]
• Modulo di resistenza: 1.65 [cm³]

Riferimenti:

• Codice EAN: 8001132119594
• Codice Fischer: 572451
