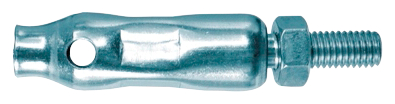

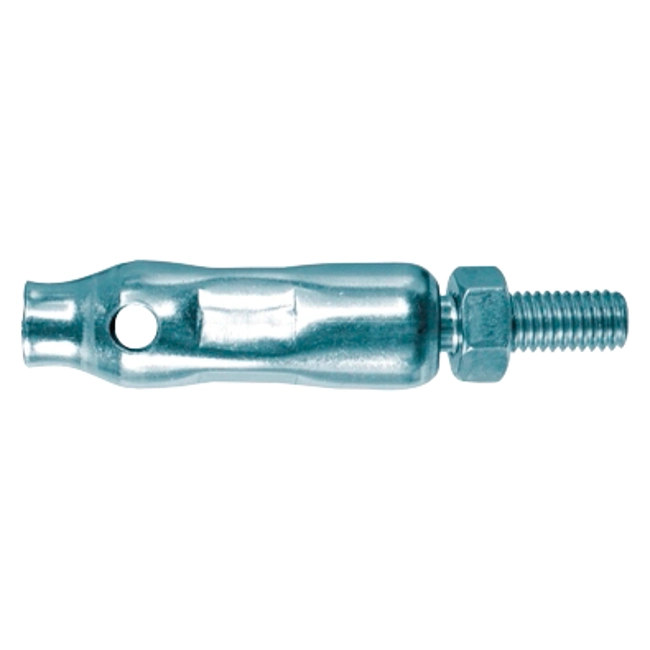

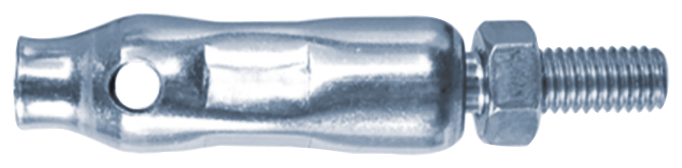

Pendino oscillante PDH

PDH M10 - Fissaggio semplice con effetto pendolo flessibile.

• La geometria del sistema di sospensione oscillante consente un grado di libertà di 360°.
• La filettatura del sistema di sospensione oscillante consente un'elevata regolazione verticale.
• L'escursione angolare massima del sistema di sospensione oscillante di 12° consente l'assorbimento di elevate dilatazioni.
• La profondità di avvitamento delle barre filettate garantisce elevati carichi di trazione.

• Fissaggio per l'assorbimento delle oscillazioni della tubazione in qualsiasi direzione del piano orizzontale.
• Per tubazioni mobili, i sistemi di sospensione oscillanti PDH devono essere montati in serie per assicurare il sostegno della linea senza la concentrazione di forze sul tubo.
• Il foro di controllo laterale permette di verificare la profondità minima di avvitamento.
• Dopo aver installato la pendinatura, assicurare la bara filettata con un controdado.

• Fissaggio per l'assorbimento delle oscillazioni della tubazione in qualsiasi direzione del piano orizzontale.
• Per tubazioni mobili, i sistemi di sospensione oscillanti PDH devono essere montati in serie per assicurare il sostegno della linea senza la concentrazione di forze sul tubo.
• Il foro di controllo laterale permette di verificare la profondità minima di avvitamento.
• Dopo aver installato la pendinatura, assicurare la bara filettata con un controdado.

• Filettatura: M10
• Deviazione: 12 [°]
• Report di prova al fuoco: Sì
• Filettatura: M10
• Regolazione dell'altezza: 25 [mm]
• Lunghezza L₁: 18 [mm]
• Lunghezza: 80 [mm]
• Carico statico raccomandato max (trazione centr.): 3 [kN]

Riferimenti:

• Codice EAN: 4006209796771
• Codice Fischer: 79677
