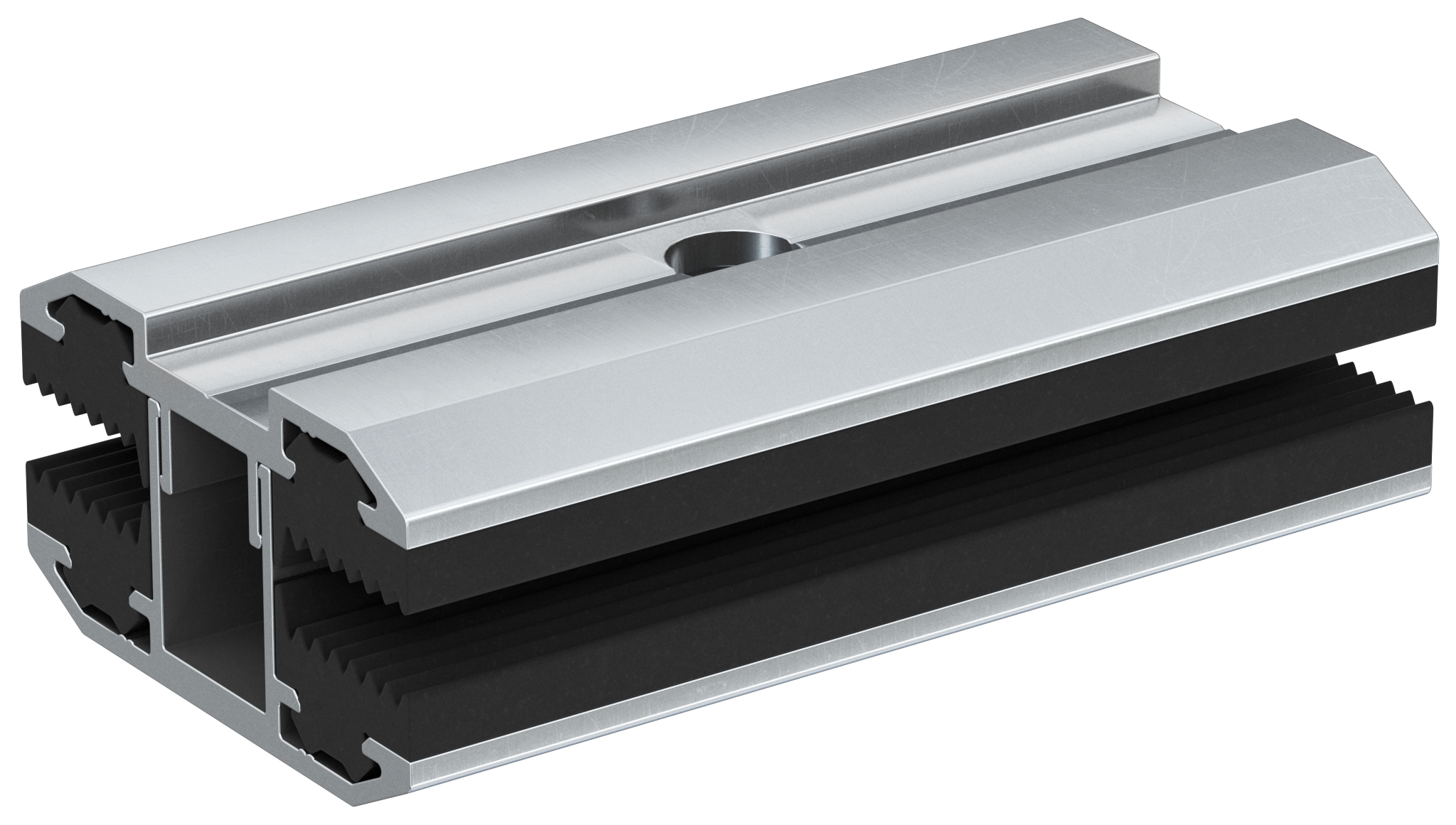

Morsetto per vetro MG

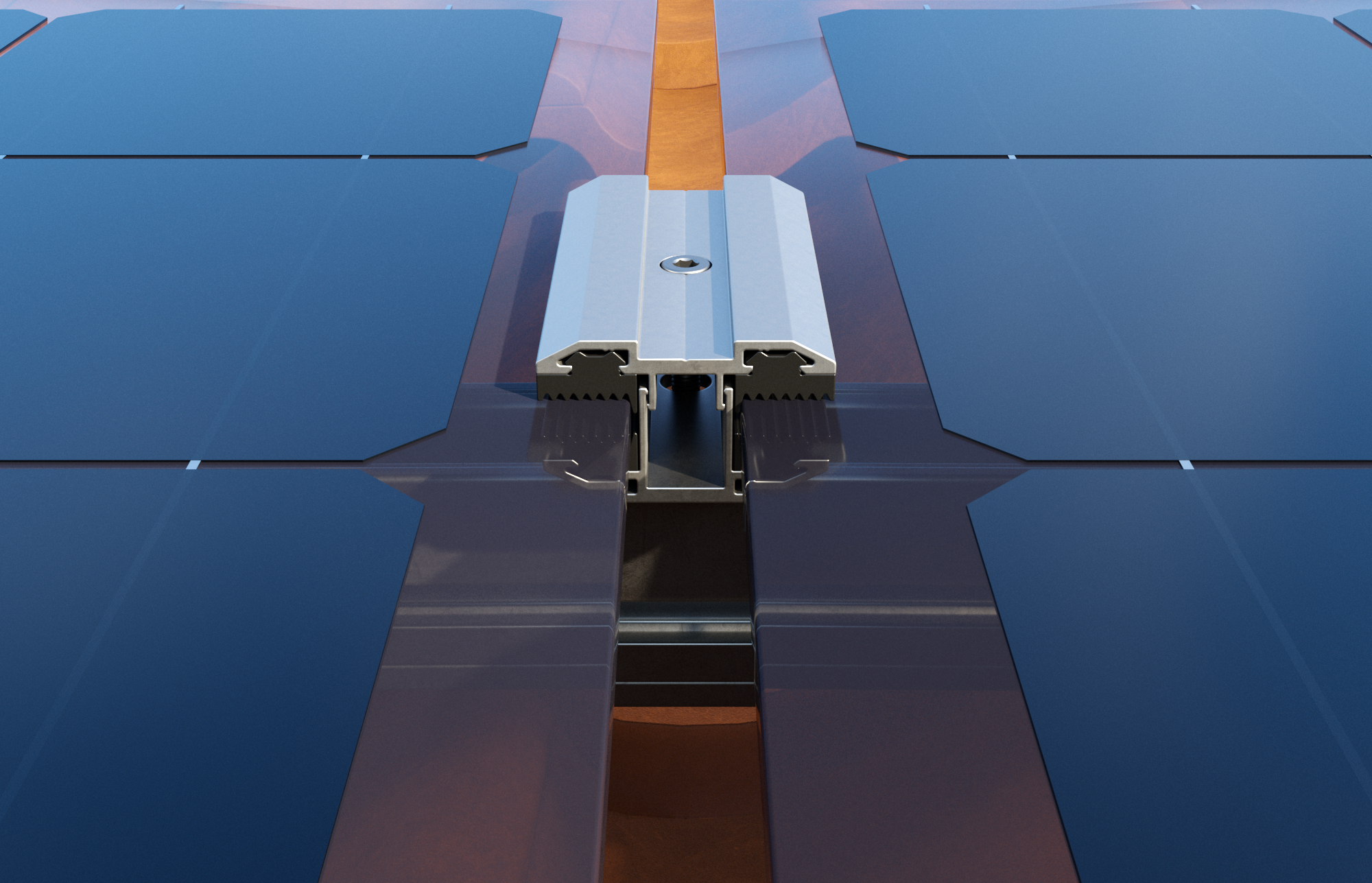

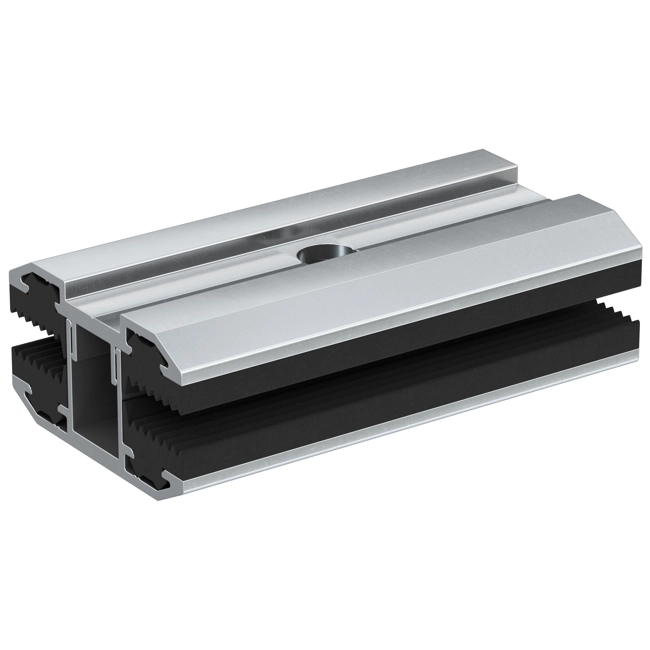

MCG 80 6,8-8,0 - Il morsetto centrale non preassemblato per pannelli fotovoltaici in vetro senza cornice.

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 80 [mm]
• Spessore pannello: 6,8 - 8,0 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056240
• Codice Fischer: 536707

MCG 100 6,8-8,0 - Il morsetto centrale non preassemblato per pannelli fotovoltaici in vetro senza cornice.

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 100 [mm]
• Spessore pannello: 6,8 - 8,0 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056257
• Codice Fischer: 536708

MCG 120 6,8-8,0 - Il morsetto centrale non preassemblato per pannelli fotovoltaici in vetro senza cornice.

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 120 [mm]
• Spessore pannello: 6,8 - 8,0 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056264
• Codice Fischer: 536709

MCG 80 5,0-6,2 - Il morsetto centrale non preassemblato per pannelli fotovoltaici in vetro senza cornice.

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 80 [mm]
• Spessore pannello: 5,0 - 6,2 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056349
• Codice Fischer: 536711

MCG 100 5,0-6,2 - Il morsetto centrale non preassemblato per pannelli fotovoltaici in vetro senza cornice.

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 100 [mm]
• Spessore pannello: 5,0 - 6,2 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056356
• Codice Fischer: 536712

MCG 120 5,0-6,2 - Il morsetto centrale non preassemblato per pannelli fotovoltaici in vetro senza cornice.

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 120 [mm]
• Spessore pannello: 5,0 - 6,2 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056363
• Codice Fischer: 536713

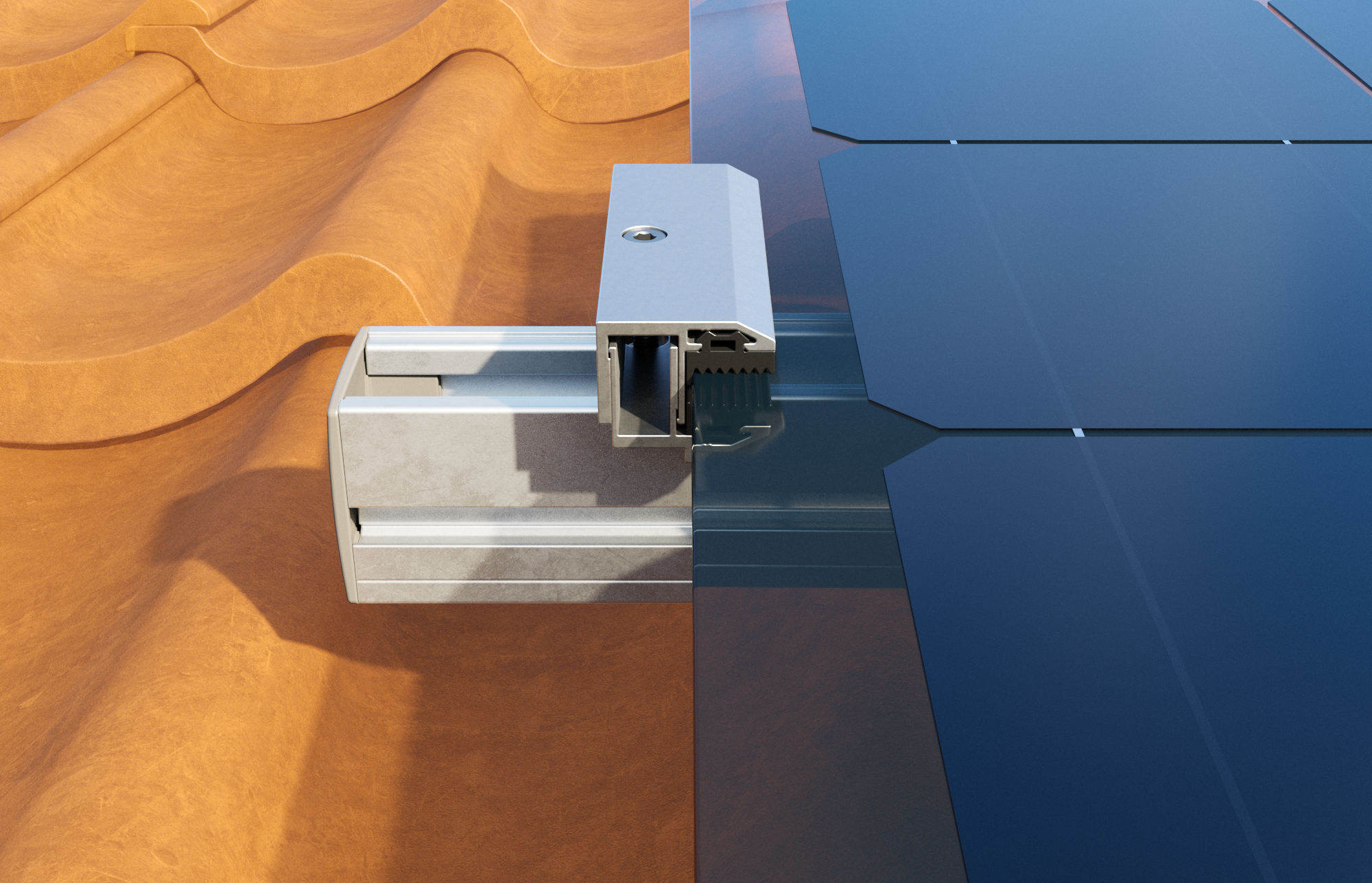

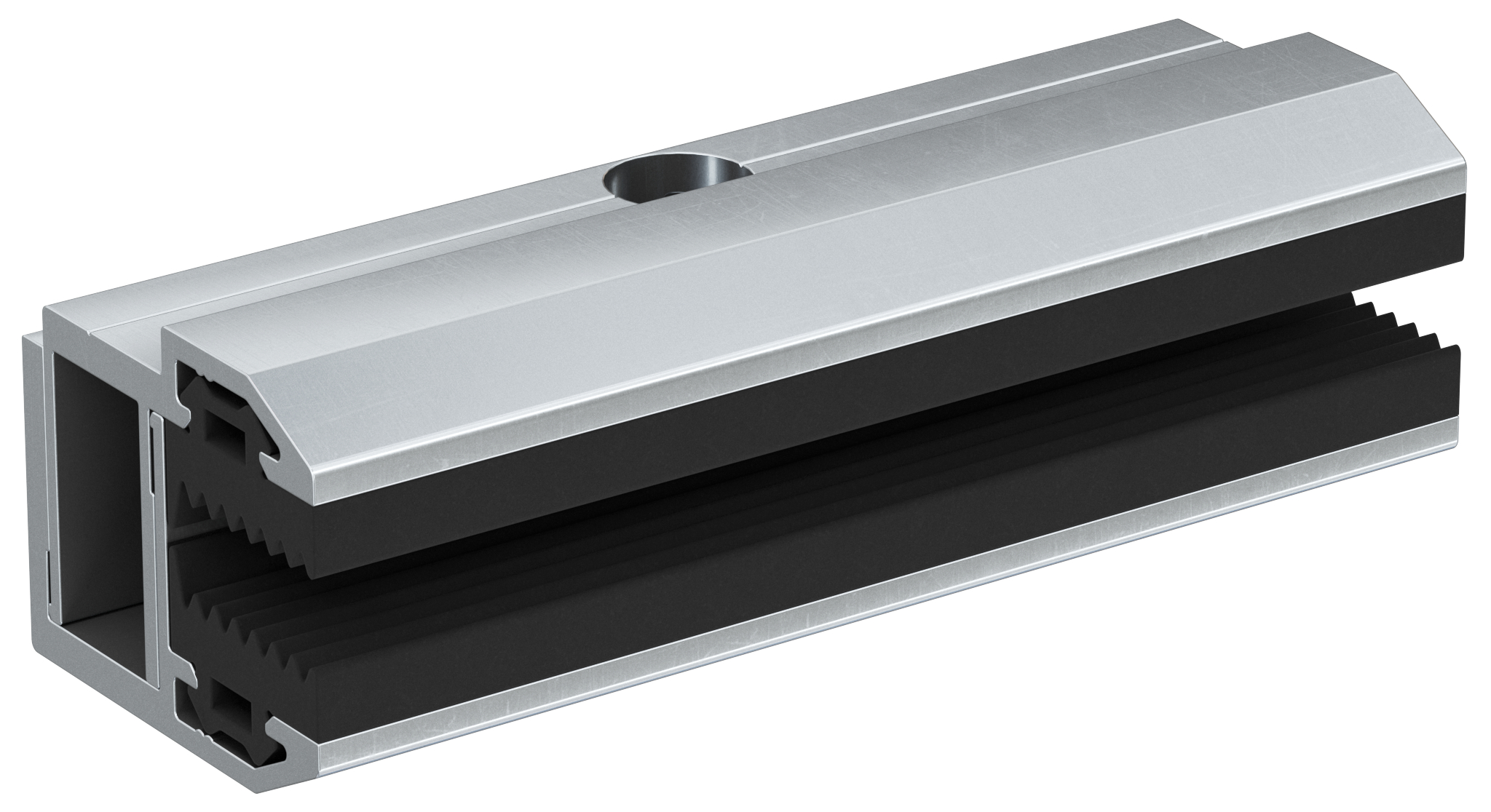

MFG 80 6,8-8,0 - Il morsetto finale non assemblato per vetro e moduli senza cornice

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 80 [mm]
• Spessore pannello: 6,8 - 8,0 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056387
• Codice Fischer: 536715

MFG 100 6,8-8,0 - Il morsetto finale non assemblato per vetro e moduli senza cornice

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 100 [mm]
• Spessore pannello: 6,8 - 8,0 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056400
• Codice Fischer: 536716

MFG 120 6,8-8,0 - Il morsetto finale non assemblato per vetro e moduli senza cornice

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 120 [mm]
• Spessore pannello: 6,8 - 8,0 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056417
• Codice Fischer: 536717

MFG 80 5,0-6,2 - Il morsetto finale non assemblato per vetro e moduli senza cornice

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Peso: 0.038 [kg]
• Coppia di serraggio: 10 [N·m]
• Lunghezza: 80 [mm]
• Spessore pannello: 5,0 - 6,2 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056431
• Codice Fischer: 536719

MFG 100 5,0-6,2 - I morsetti centrale e finale non assemblati per vetro e moduli senza cornice

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 100 [mm]
• Spessore pannello: 5,0 - 6,2 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056448
• Codice Fischer: 536720

MFG 120 5,0-6,2 - Il morsetto finale non assemblato per vetro e moduli senza cornice

• Disponibile in due varianti di spessore per fissare pannelli fotovoltaici in vetro di spessore da 5 mm a 8 mm e in diverse lunghezze per limitare la flessione del pannello.

• Individuare il morsetto centrale MCG e finale MFG in base alla tipolgia di panello fotovoltaico scelto.
• Assemblare il morsetto centrale MCG e finale MFG con il dado testa a martello FCN AL utilizzando la vite cilindrica con incasso esagonale TCEI.
• Inserire il dado testa a martello dei morsetti così assemblati nella cava superiore del profilo e ruotarlo in senso orario di 90°.
• Bloccare il modulo fotovoltaico applicando una coppia di serraggio alla vite cilindrica con incasso esagonale TCEI di circa 10 Nm.

• Coppia di serraggio: 10 [N·m]
• Lunghezza: 120 [mm]
• Spessore pannello: 5,0 - 6,2 [mm]
• In combinazione con vite: TCEI M8 x 40 A2

Riferimenti:

• Codice EAN: 8001132056479
• Codice Fischer: 536721
