Morsetti preassemblati universali PM U e PMC U

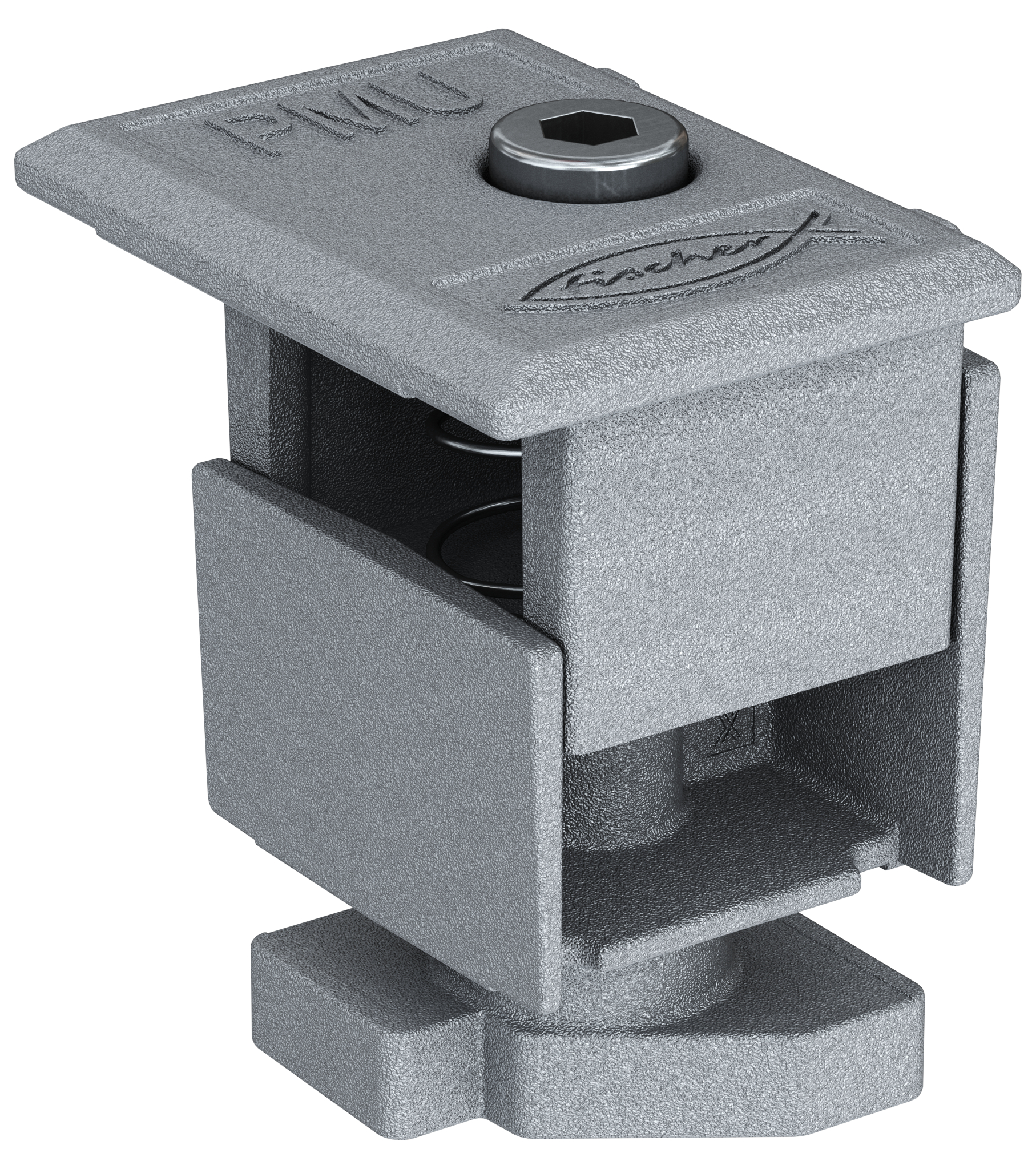

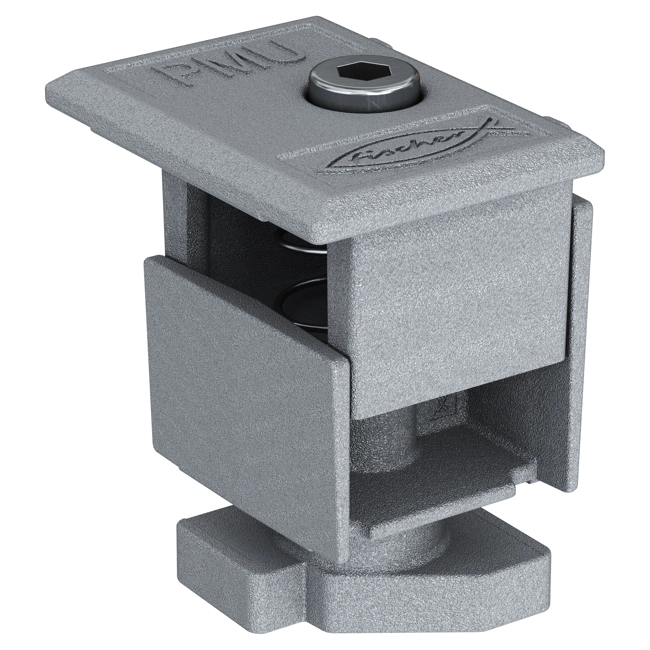

PM U - Morsetto universale per pannelli fotovoltaici con cornice in alluminio di spessore da 30 a 50 mm.

• I morsetti universali pre-assemblati PM U e PMC U si adattano a tutti i pannelli fotovoltaici con spessore da 30 mm a 50 mm.
• La versione PM U è utilizzabile sia in posizione finale che centrale.
• La versione PMC U è specifica per il posizionamento centrale. La sua larghezza ridotta permette di ridurre la distanza tra un pannello e l'altro.
• I morsetti PM U e PMC U possono essere facilmente posizionati in qualsiasi punto del profilo.
• La vite incassata nel morsetto evita problemi di ombreggiamento sui moduli adiacenti.
• Grazie alla molla i morsetti rimangono sollevati durante le fasi di serraggio, facilitando il posizionamento dei pannelli.
• Pre-assemblati e veloci da installare.
• Disponibili anche in versione nera anodizzata.

• Inserire la parte inferiore dei morsetti universali pre-assemblati PM U e PMC U nella cava superiore del profilo.
• Ruotare il morsetto PM U in senso orario per usarlo come morsetto finale e in senso antiorario per usarlo come morsetto centrale.
• Ruotare il morsetto PMC U in senso orario.
• Posizionare i morsetti in modo da bloccare il pannello fotovoltaico.
• Applicare una coppia di serraggio di 10Nm alla vite con testa cilindrica con incasso esagonale.

• Dimensioni: 41 x 38 [mm]
• Peso: 125 [g]
• Filettatura metrica: M8
• Ingombro morsetto: 38 x 41 [mm]
• Coppia di serraggio: 10 [N·m]
• Spessore pannello: 30 - 50 [mm]
• Chiave di serraggio (testa esgonale incassata): 6 [mm]
• Lunghezza vite: 40 [mm]

Riferimenti:

• Codice EAN: 8001132028766
• Codice Fischer: 519784

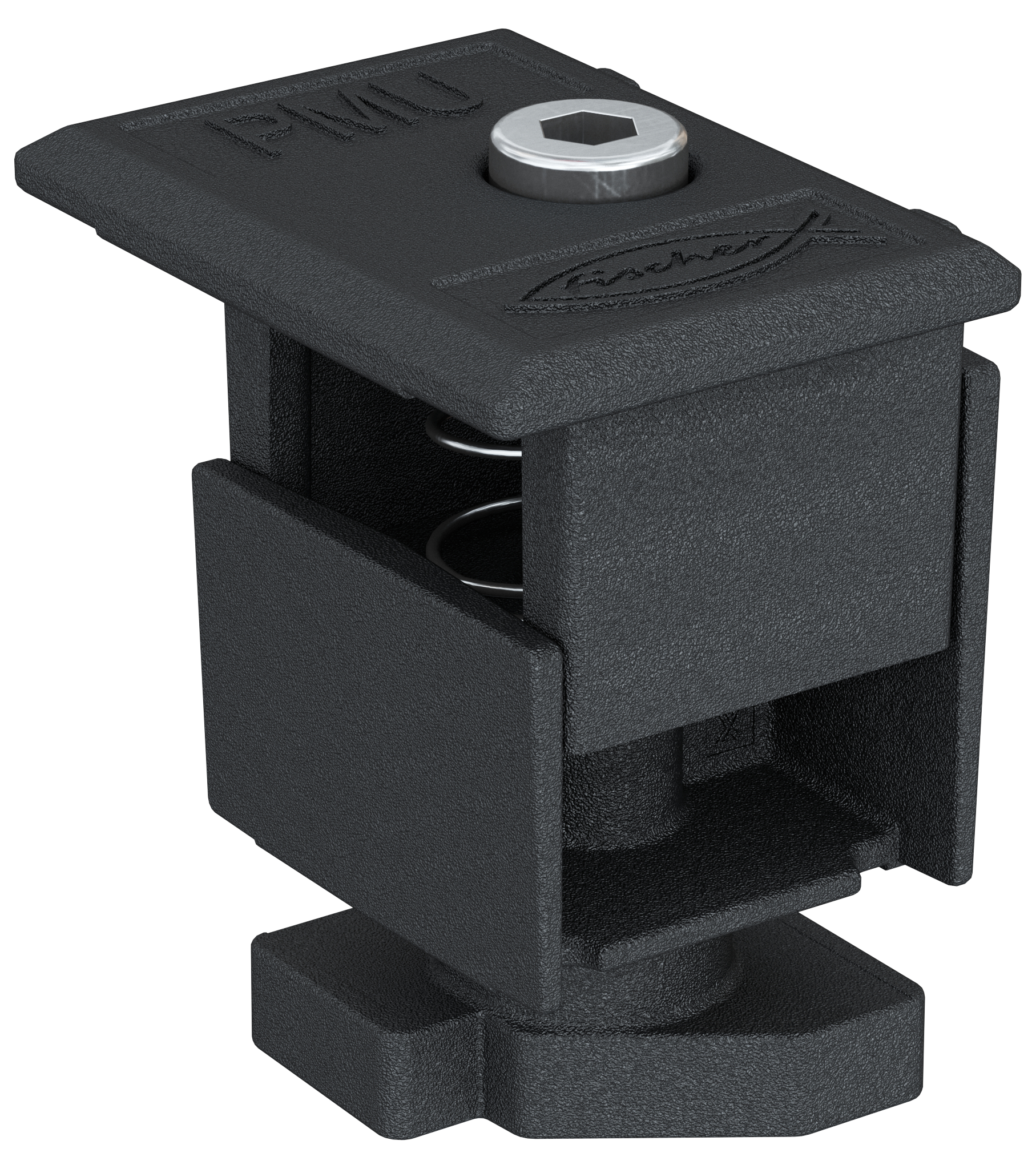

PM U nero - Morsetto universale per pannelli fotovoltaici con cornice in alluminio di spessore da 30 a 50 mm. Versione anodizzata nera.

• I morsetti universali pre-assemblati PM U e PMC U si adattano a tutti i pannelli fotovoltaici con spessore da 30 mm a 50 mm.
• La versione PM U è utilizzabile sia in posizione finale che centrale.
• La versione PMC U è specifica per il posizionamento centrale. La sua larghezza ridotta permette di ridurre la distanza tra un pannello e l'altro.
• I morsetti PM U e PMC U possono essere facilmente posizionati in qualsiasi punto del profilo.
• La vite incassata nel morsetto evita problemi di ombreggiamento sui moduli adiacenti.
• Grazie alla molla i morsetti rimangono sollevati durante le fasi di serraggio, facilitando il posizionamento dei pannelli.
• Pre-assemblati e veloci da installare.
• Disponibili anche in versione nera anodizzata.

• Inserire la parte inferiore dei morsetti universali pre-assemblati PM U e PMC U nella cava superiore del profilo.
• Ruotare il morsetto PM U in senso orario per usarlo come morsetto finale e in senso antiorario per usarlo come morsetto centrale.
• Ruotare il morsetto PMC U in senso orario.
• Posizionare i morsetti in modo da bloccare il pannello fotovoltaico.
• Applicare una coppia di serraggio di 10Nm alla vite con testa cilindrica con incasso esagonale.

• Dimensioni: 41 x 38 [mm]
• Peso: 125 [g]
• Filettatura metrica: M8
• Ingombro morsetto: 38 x 41 [mm]
• Coppia di serraggio: 10 [N·m]
• Spessore pannello: 30 - 50 [mm]
• Chiave di serraggio (testa esgonale incassata): 6 [mm]
• Lunghezza vite: 40 [mm]

Riferimenti:

• Codice EAN: 8001132049181
• Codice Fischer: 534352

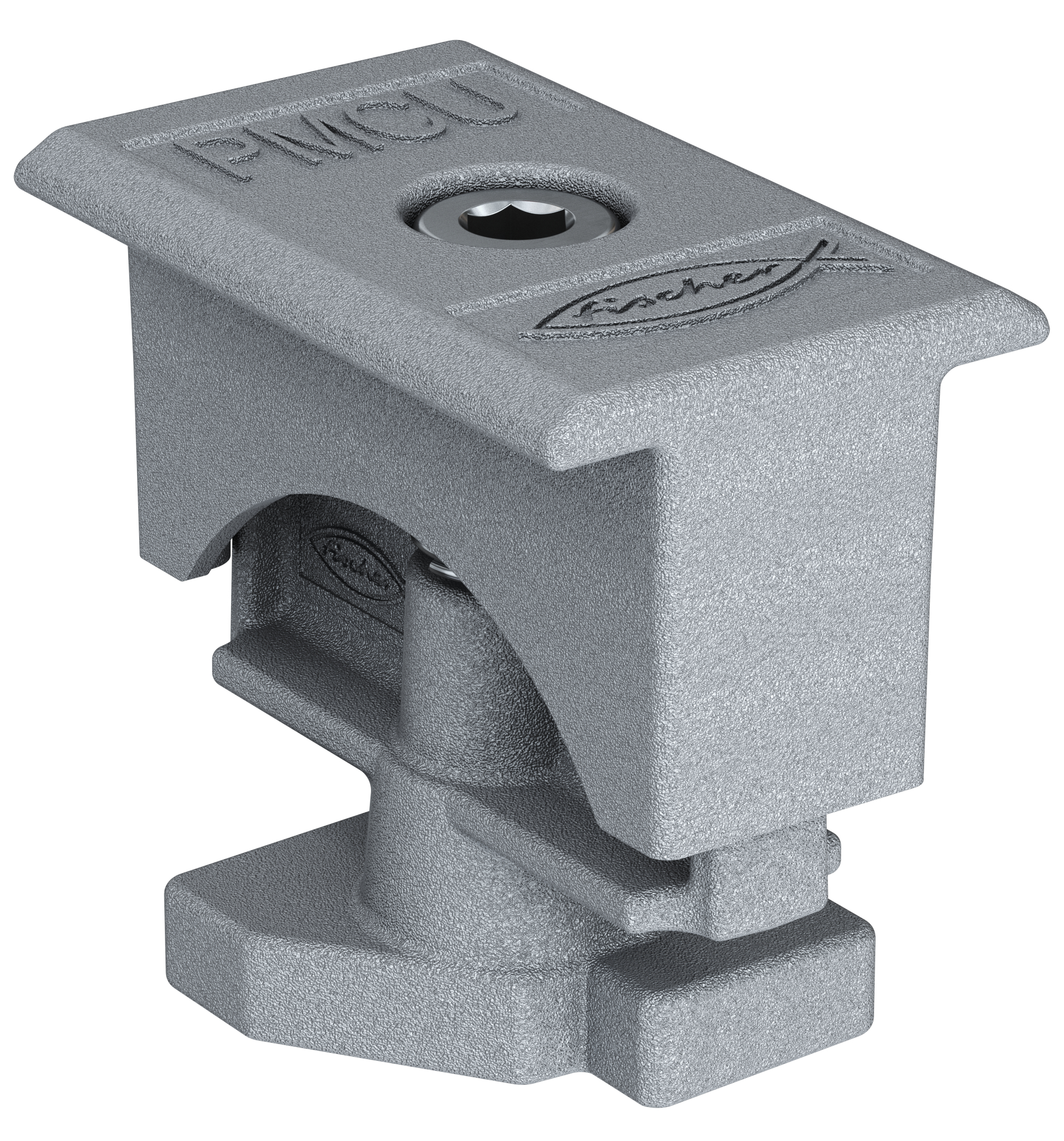

PMC U - Morsetto universale centrale per pannelli fotovoltaici con cornice in alluminio di spessore da 30 a 50 mm.

• I morsetti universali pre-assemblati PM U e PMC U si adattano a tutti i pannelli fotovoltaici con spessore da 30 mm a 50 mm.
• La versione PM U è utilizzabile sia in posizione finale che centrale.
• La versione PMC U è specifica per il posizionamento centrale. La sua larghezza ridotta permette di ridurre la distanza tra un pannello e l'altro.
• I morsetti PM U e PMC U possono essere facilmente posizionati in qualsiasi punto del profilo.
• La vite incassata nel morsetto evita problemi di ombreggiamento sui moduli adiacenti.
• Grazie alla molla i morsetti rimangono sollevati durante le fasi di serraggio, facilitando il posizionamento dei pannelli.
• Pre-assemblati e veloci da installare.
• Disponibili anche in versione nera anodizzata.

• Inserire la parte inferiore dei morsetti universali pre-assemblati PM U e PMC U nella cava superiore del profilo.
• Ruotare il morsetto PM U in senso orario per usarlo come morsetto finale e in senso antiorario per usarlo come morsetto centrale.
• Ruotare il morsetto PMC U in senso orario.
• Posizionare i morsetti in modo da bloccare il pannello fotovoltaico.
• Applicare una coppia di serraggio di 10Nm alla vite con testa cilindrica con incasso esagonale.

• Dimensioni: 60 x 21 [mm]
• Peso: 105 [g]
• Peso: 0.11 [kg]
• Filettatura metrica: M8
• Ingombro morsetto: 21 x 60 [mm]
• Coppia di serraggio: 10 [N·m]
• Spessore pannello: 30 - 50 [mm]
• Chiave di serraggio (testa esgonale incassata): 6 [mm]
• Lunghezza vite: 40 [mm]

Riferimenti:

• Codice EAN: 8001132059913
• Codice Fischer: 538880

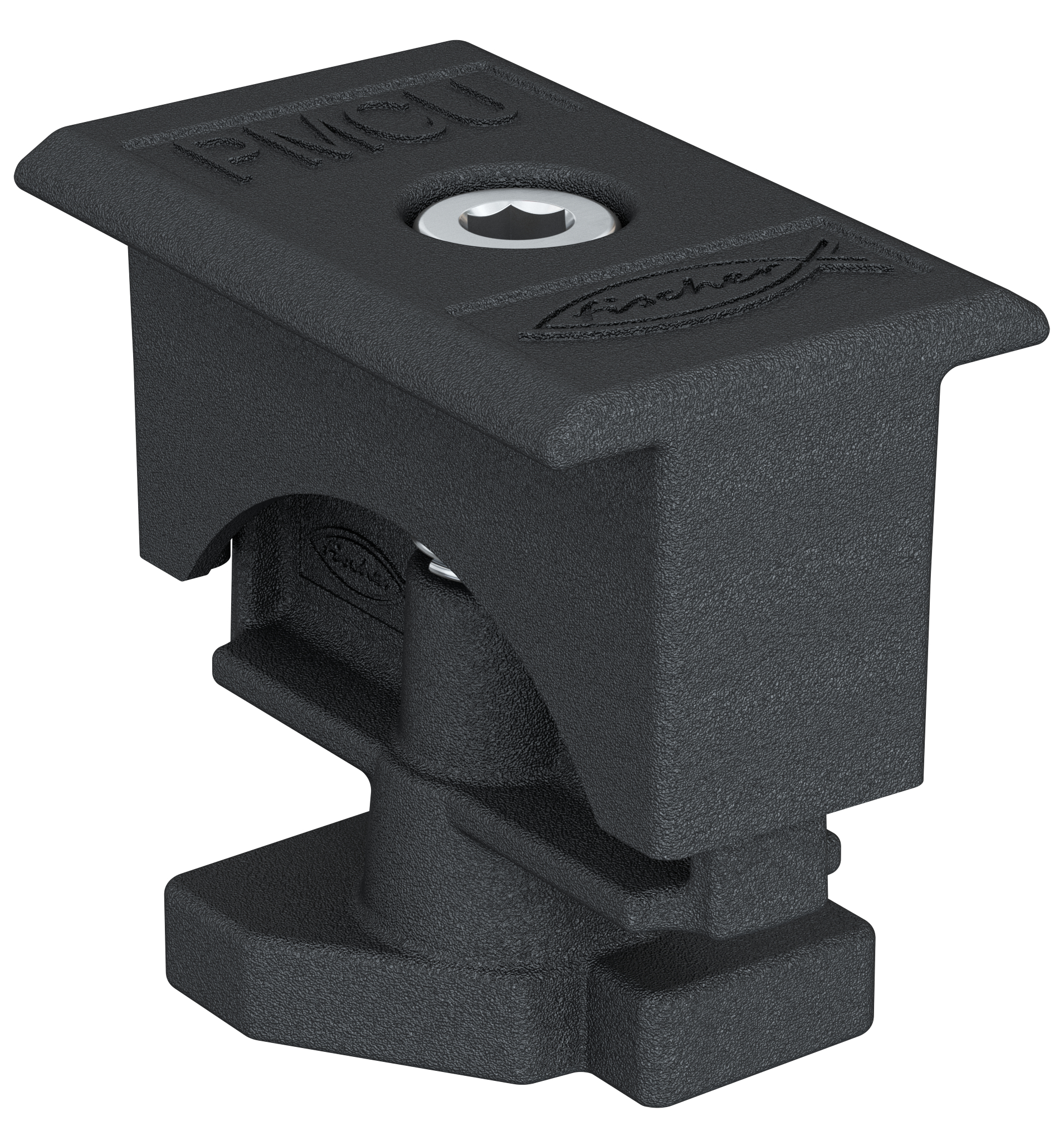

PMC U nero - Morsetto universale centrale per pannelli fotovoltaici con cornice in alluminio di spessore da 30 a 50 mm. Versione anodizzata nera.

• I morsetti universali pre-assemblati PM U e PMC U si adattano a tutti i pannelli fotovoltaici con spessore da 30 mm a 50 mm.
• La versione PM U è utilizzabile sia in posizione finale che centrale.
• La versione PMC U è specifica per il posizionamento centrale. La sua larghezza ridotta permette di ridurre la distanza tra un pannello e l'altro.
• I morsetti PM U e PMC U possono essere facilmente posizionati in qualsiasi punto del profilo.
• La vite incassata nel morsetto evita problemi di ombreggiamento sui moduli adiacenti.
• Grazie alla molla i morsetti rimangono sollevati durante le fasi di serraggio, facilitando il posizionamento dei pannelli.
• Pre-assemblati e veloci da installare.
• Disponibili anche in versione nera anodizzata.

• Inserire la parte inferiore dei morsetti universali pre-assemblati PM U e PMC U nella cava superiore del profilo.
• Ruotare il morsetto PM U in senso orario per usarlo come morsetto finale e in senso antiorario per usarlo come morsetto centrale.
• Ruotare il morsetto PMC U in senso orario.
• Posizionare i morsetti in modo da bloccare il pannello fotovoltaico.
• Applicare una coppia di serraggio di 10Nm alla vite con testa cilindrica con incasso esagonale.

• Dimensioni: 60 x 21 [mm]
• Peso: 105 [g]
• Peso: 0.11 [kg]
• Filettatura metrica: M8
• Ingombro morsetto: 21 x 60 [mm]
• Coppia di serraggio: 10 [N·m]
• Spessore pannello: 30 - 50 [mm]
• Chiave di serraggio (testa esgonale incassata): 6 [mm]
• Lunghezza vite: 40 [mm]

Riferimenti:

• Codice EAN: 8001132059920
• Codice Fischer: 538881
