Gancio tegola piatta in acciaio GTPR A2

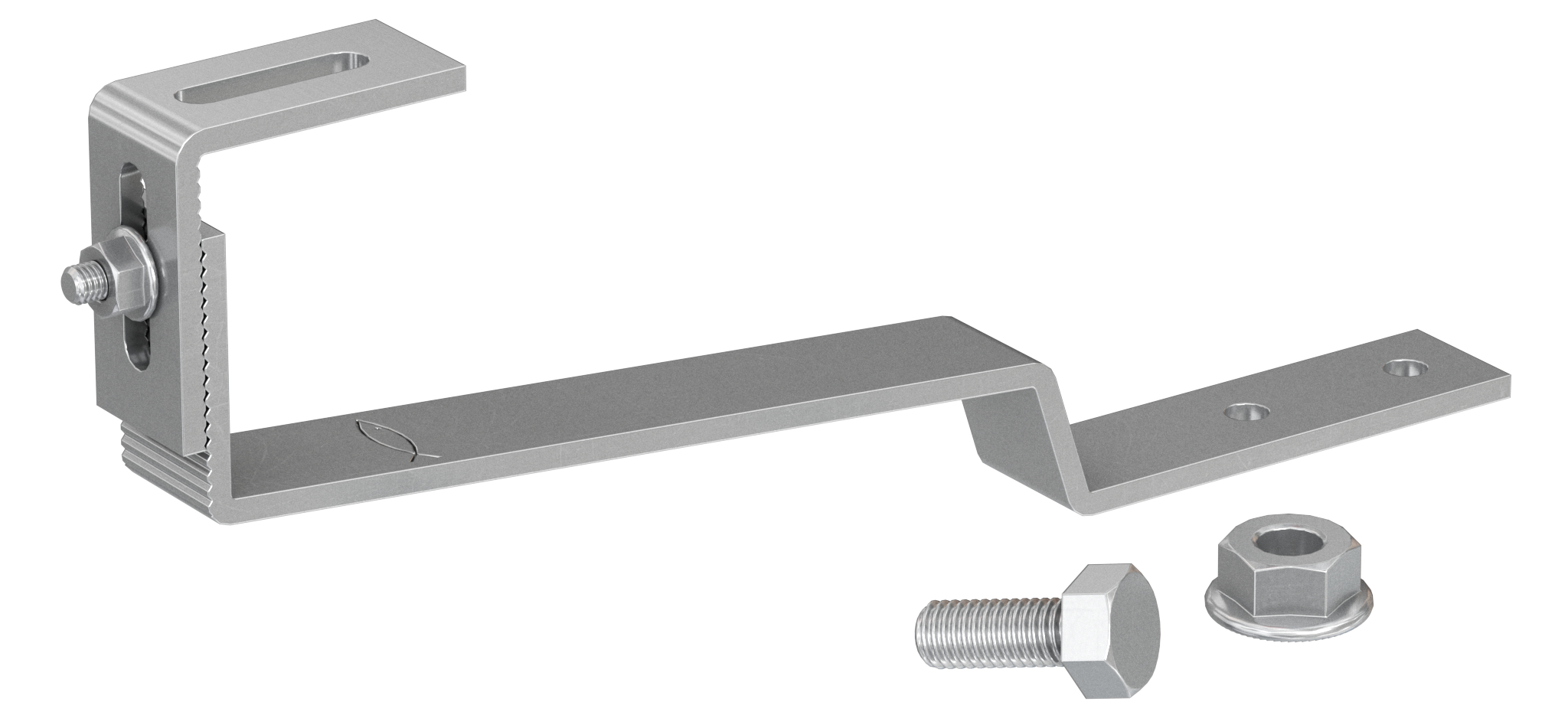

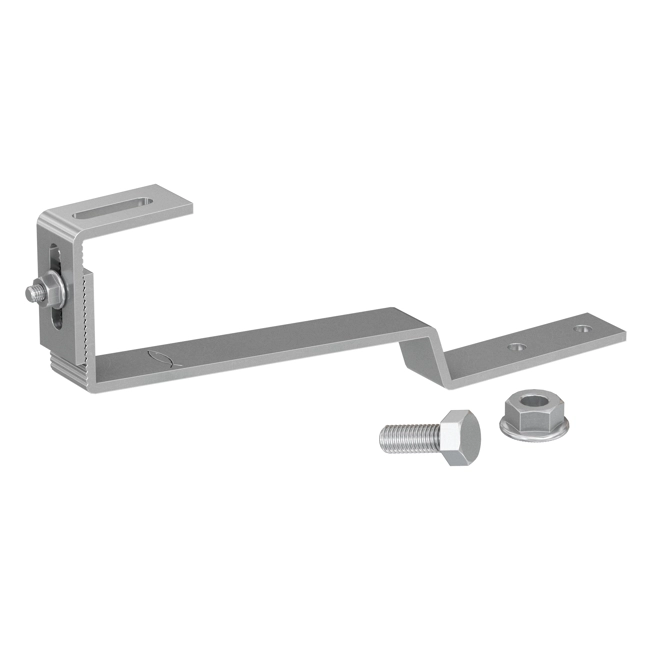

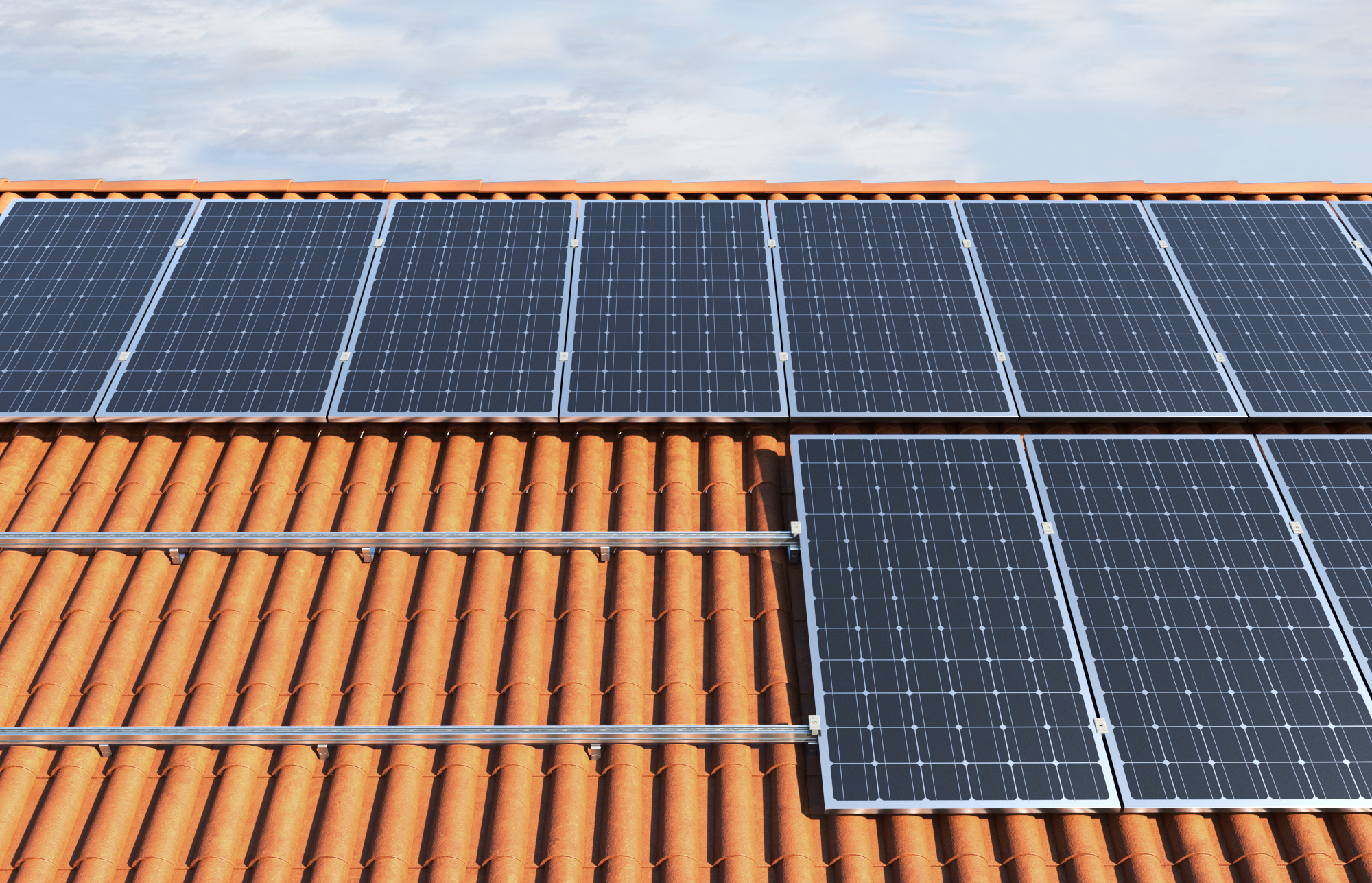

GTPR A2 - Gancio regolabile in acciaio per l'installazione di impianti fotovoltaici su coperture in tegole senza listello di ventilazione.

• Il gancio offre regolazioni multiple: regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio per allineare orizzontalmente il profilo.
• Lo spessore di 5 mm permette una minore fresatura della tegola.
• Permette l’installazione anche con tegole con sormonto accentuato fino a 18 cm.
• Resistente, realizzato in acciaio inox.
• Il gancio è fornito preassemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire la regolazione in altezza richiesta dalla tipologia di copertura e serrare la viteria dei giunti regolabili con una coppia di serraggio di 20Nm per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• Utilizzare l'asola esistente nella parte superiore del gancio per regolare la posizione del profilo.
• Fissare il profilo applicando una chiave di serraggio di 10Nm.

• Altezza totale: 110 - 138 [mm]
• Peso: 570 [g]
• Peso: 0.57 [kg]
• Altezza sotto braccio: 30
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 2010 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 5 [mm]
• Profondità: 181 [mm]

Riferimenti:

• Codice EAN: 8001132028513
• Codice Fischer: 519667
