Gancio in alluminio a base fissa RH AL

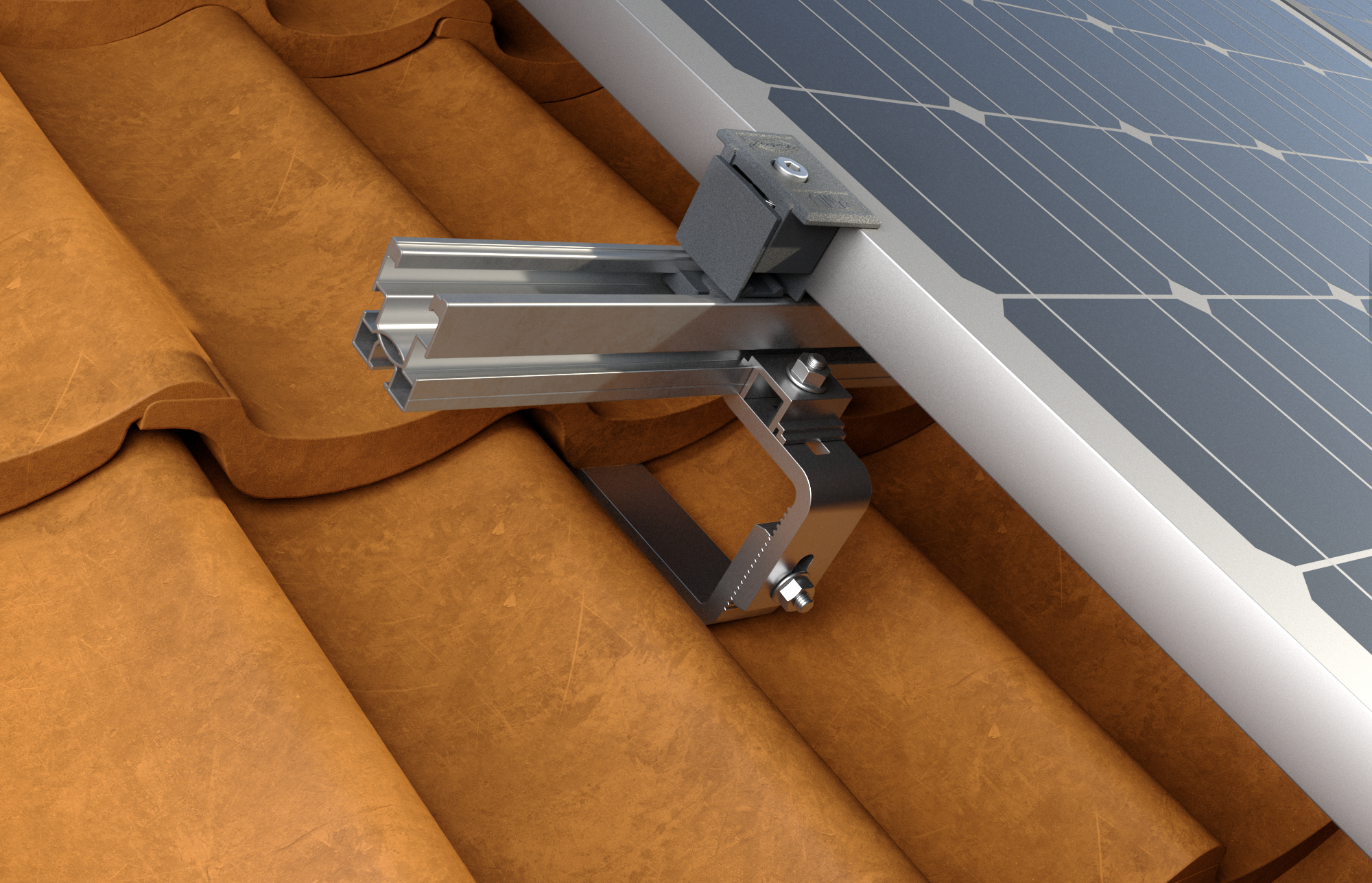

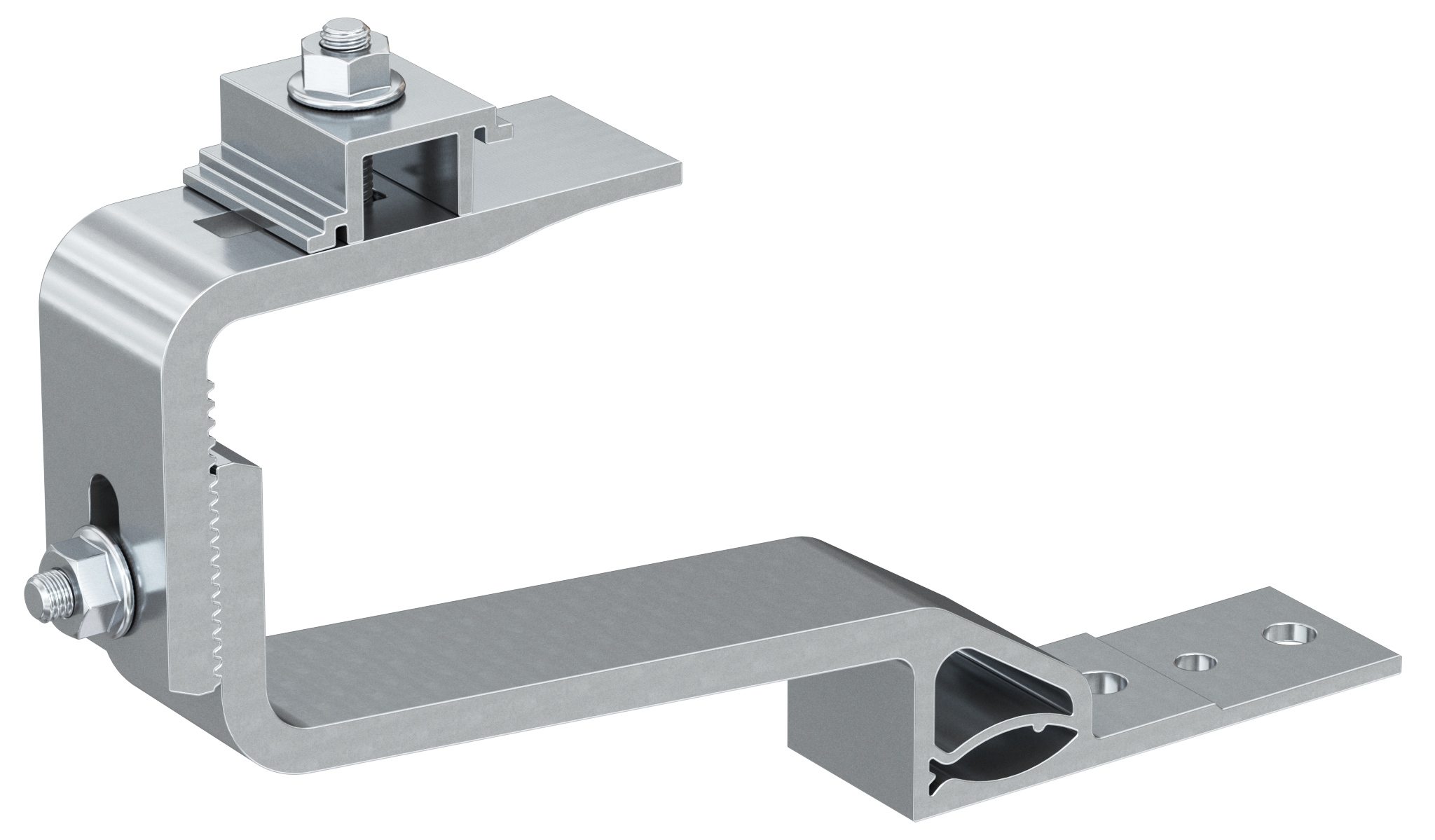

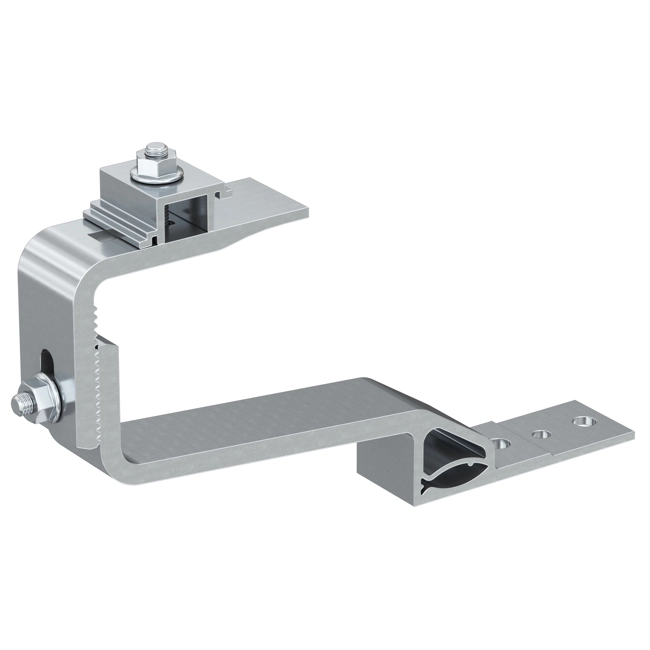

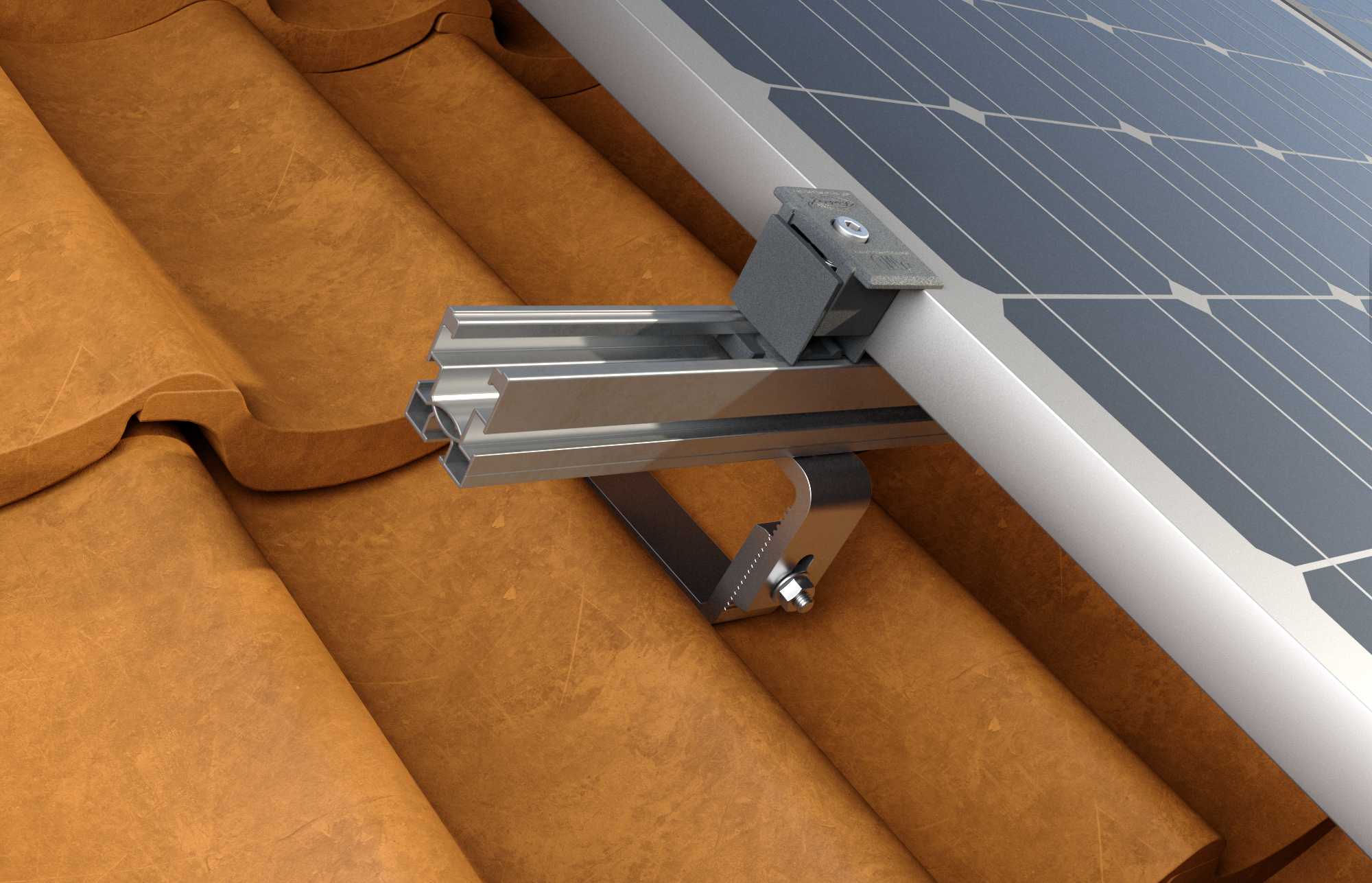

RH 30 H AL - Gancio in alluminio a base fissa per installazione di impianti fotovoltaici su coperture in tegole senza ventilazione.

• Il gancio offre regolazioni multiple: regolazione verticale nella parte superiore del gancio per registrare la distanza del profilo dalla sommità della tegola, regolazione alla sommità del gancio per allineare orizzontalmente il profilo.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è fornito preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto (per dimensionare il sistema usare il software SOLARPANEL-FiX).
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire la regolazione in altezza richiesta dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• Inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.

• Larghezza della piastra di base: 35 [mm]
• Range regolazione: 30 [mm]
• Altezza totale: 106 - 124 [mm]
• Peso: 330 [g]
• Peso: 0.33 [kg]
• Altezza sotto braccio: 30 [mm]
• Coppia di serraggio: 20 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8 [mm]
• Profondità: 122 [mm]

Riferimenti:

• Codice EAN: 8001132116951
• Codice Fischer: 571749
