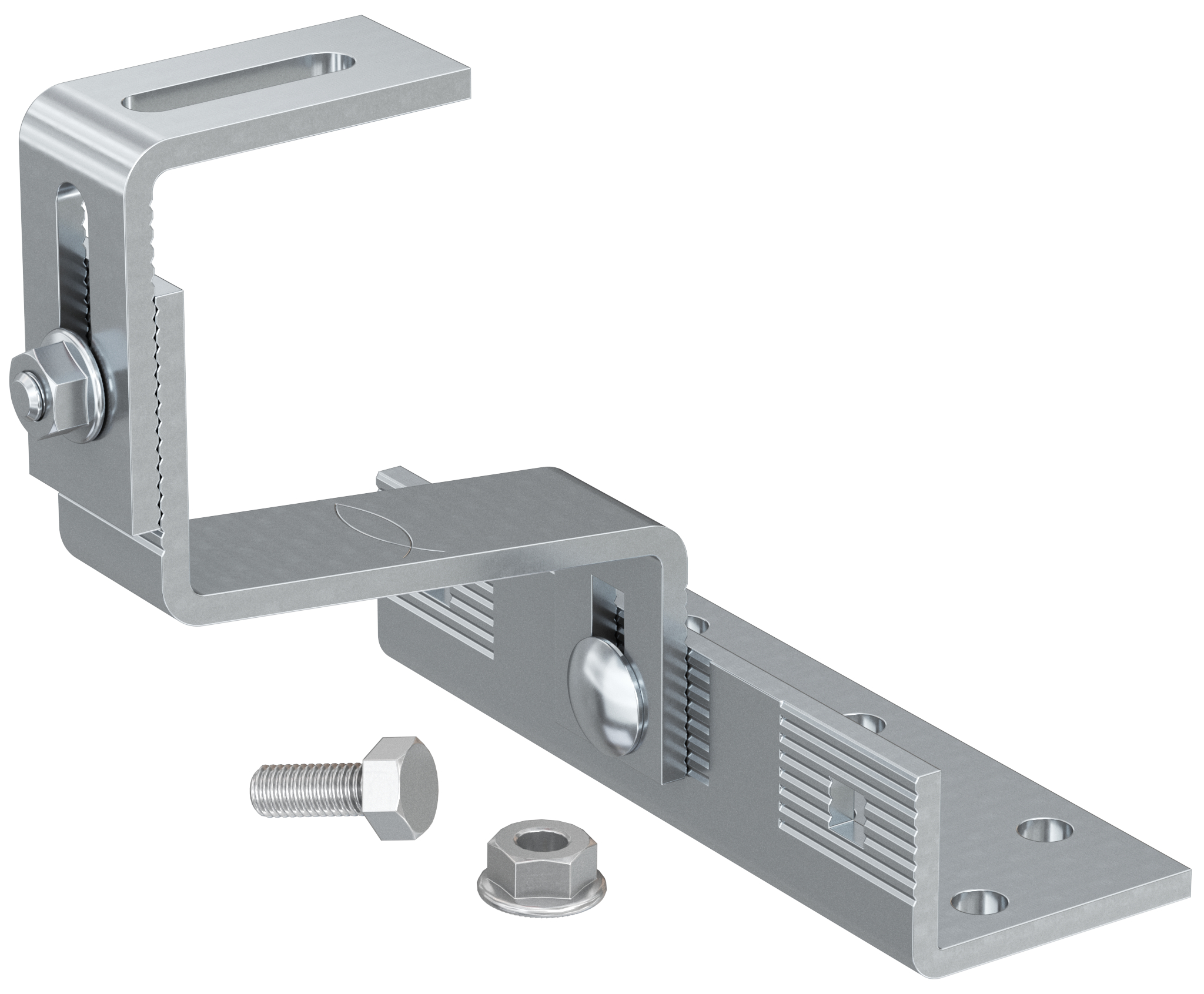

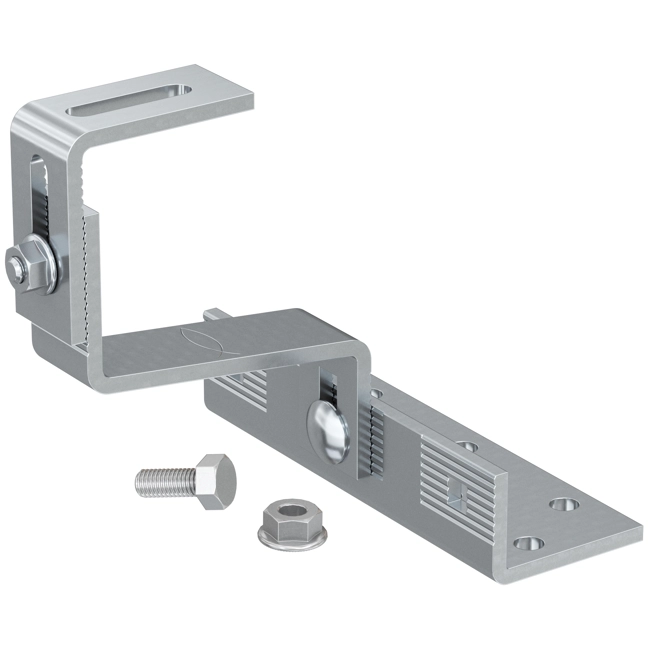

Gancio in acciaio a base larga RH HB A2

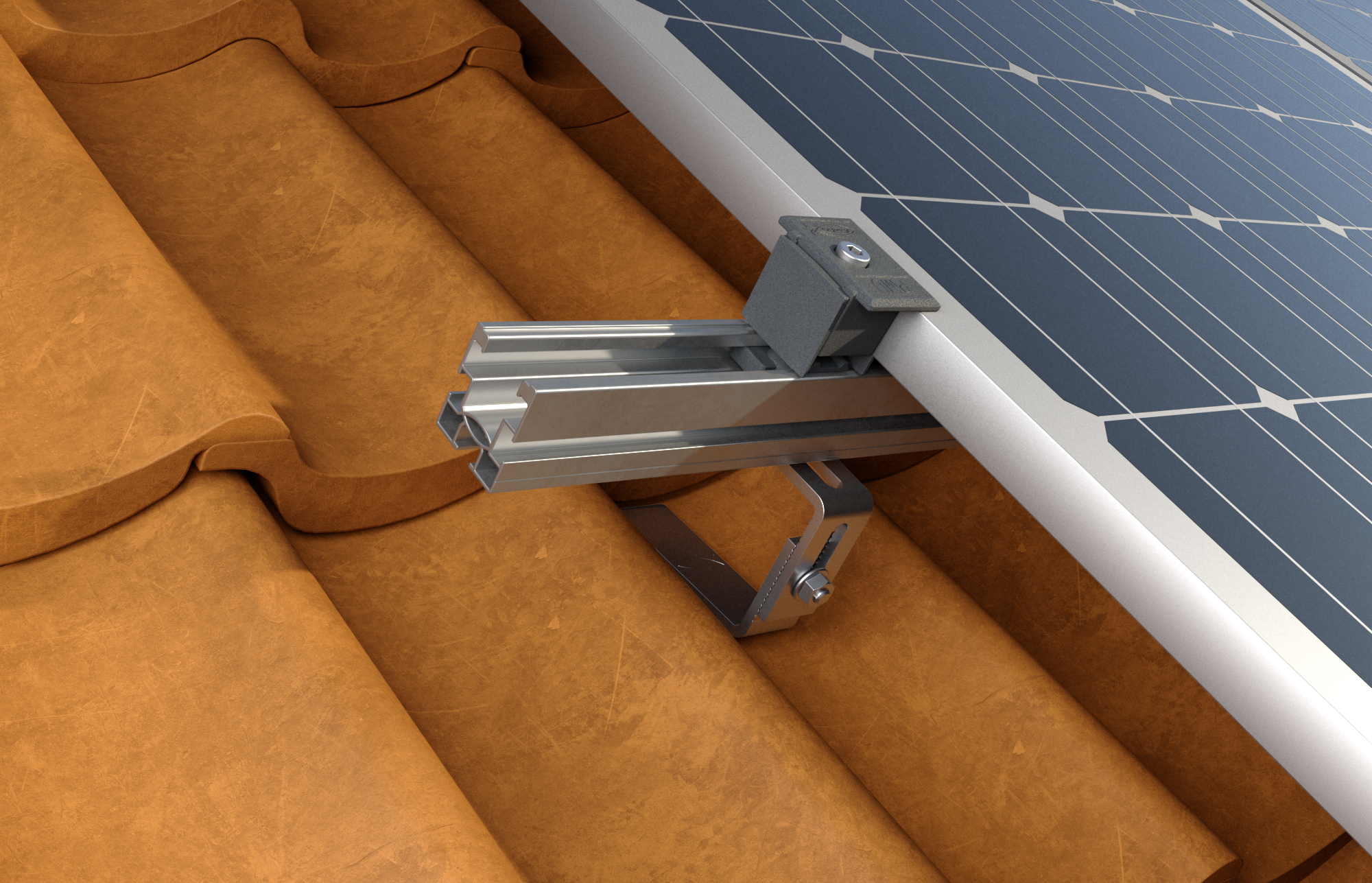

RH 40-54 HB A2 - Gancio regolabile in acciaio a base larga per l'installazione di pannelli fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile.

• Il gancio offre regolazioni multiple per adattarsi a diversi spessori di tegola e listelli di ventilazione: regolazione orizzontale alla base del gancio per disassare il punto di fissaggio alla copertura rispetto al punto di uscita del gancio dalla tegola regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola regolazione nella parte superiore del gancio per allineare orizzontalmente il profilo.
• Lo spessore di 5 mm permette una minore fresatura della tegola.
• Resistente, realizzato in acciaio inox.
• Il gancio è fornito preassemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili con una coppia di serraggio di 20Nm per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• Utilizzare l'asola presente sulla sommità del gancio per regolare il profilo all'altezza desiderata.
• Fissare il profilo al gancio applicando una coppia di serraggio di 10Nm.

• Altezza totale: 110 - 143 [mm]
• Peso: 830 [g]
• Peso: 0.83 [kg]
• Altezza sotto braccio: 40 - 54
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 2010 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 5 [mm]
• Profondità: 85 [mm]

Riferimenti:

• Codice EAN: 8001132715260
• Codice Fischer: 71526
