Gancio a pinza in alluminio CH AL

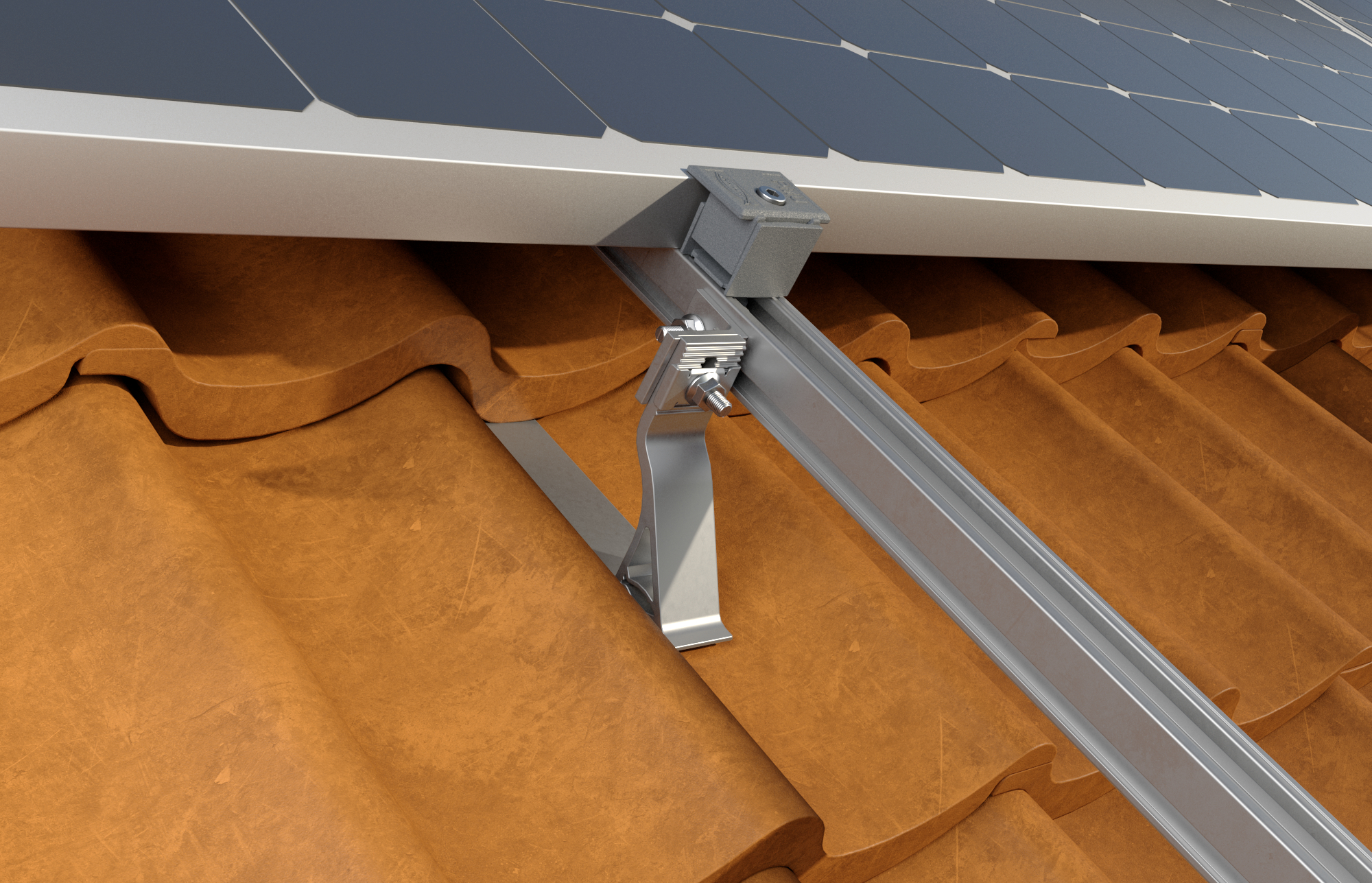

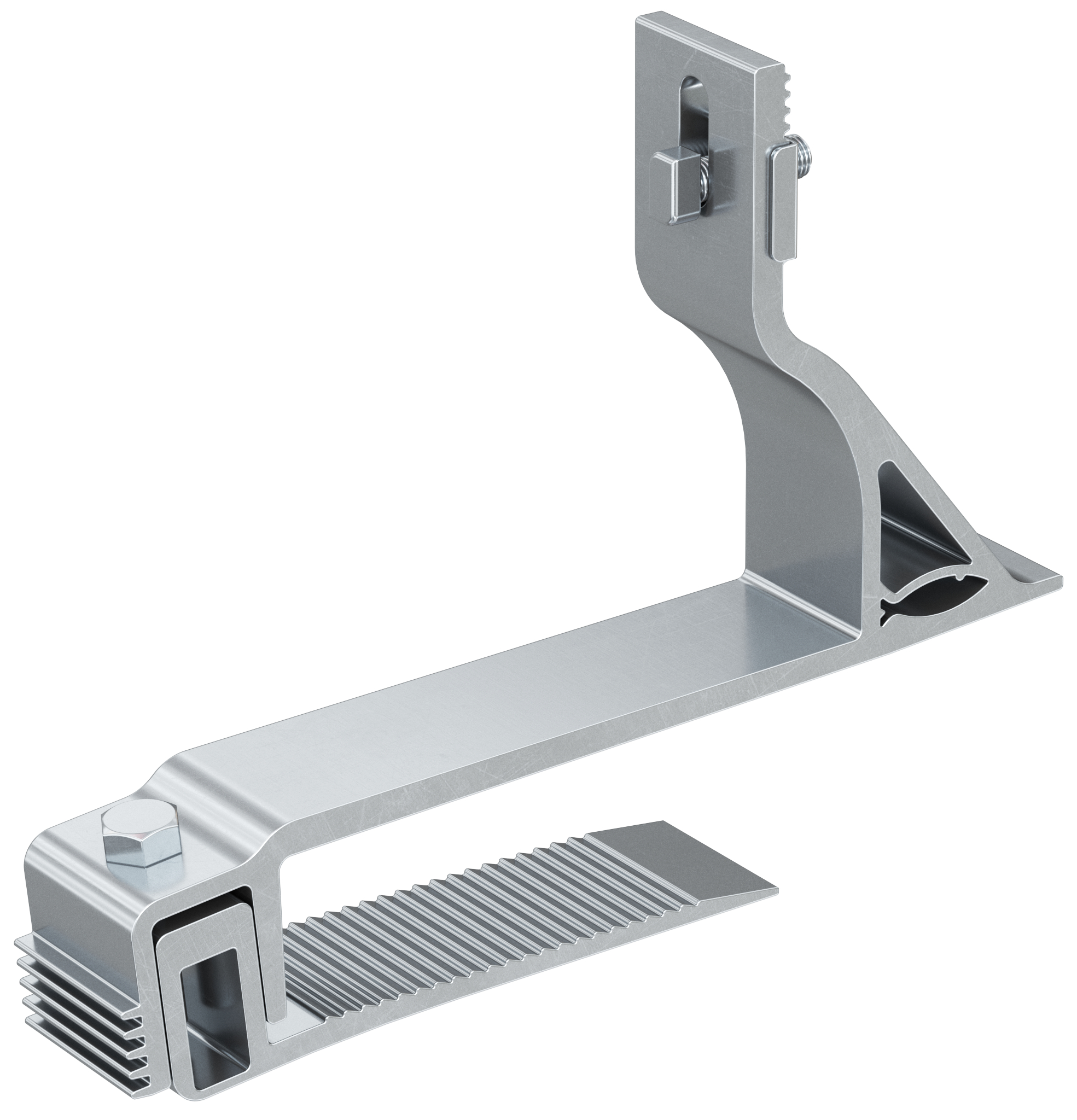

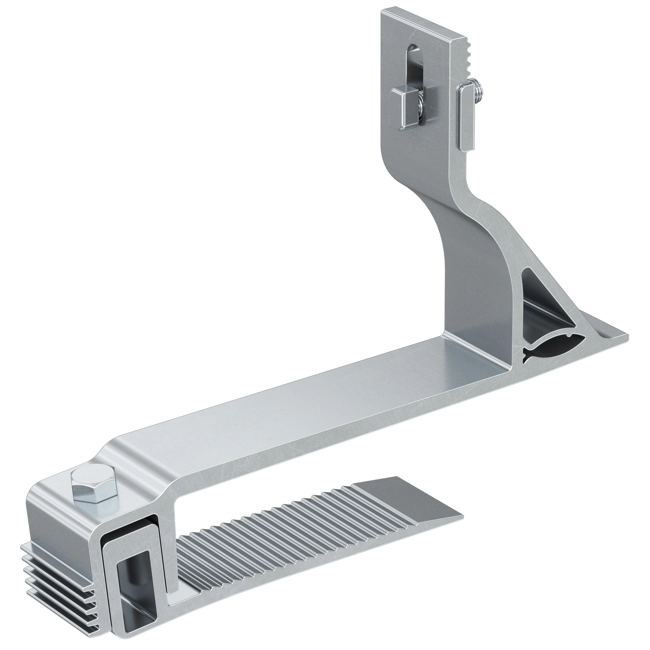

CH 30-53 AL - Gancio a pinza in alluminio per installazione di impianti fotovoltaici su coperture in tegole con ventilazione.

• L'installazione è veloce grazie alla conformazione a pinza del gancio che non prevede l'utilizzo di viti di fissaggio alla struttura della copertura.
• Il gancio offre regolazioni multiple: regolazione inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale per registrare la distanza del profilo dalla sommità della tegola.
• Il gancio è fornito preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il gancio permette l'installazione dei moduli sia con orientamento verticale che orizzontale, grazie all'utilizzo della staffa LAB.
• La staffa di rinforzo aggiuntiva RAB è disponibile per collegare il gancio alla struttura di supporto.

• Verificare che i listelli di ventilazione siano correttamente fissati alla struttura di supporto.
• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e inserire il gancio pinzando tegola e listello.
• Eseguire le regolazioni in altezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili con una coppia di serraggio di 5Nm per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• Collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare il dado in senso orario fino a che la vite non viene bloccata in posizione regolare la distanza del profilo dalle tegole in base alle esigenze.
• Serrare il dado con una coppia di serraggio di 10Nm.
• Grazie alla staffa di rinforzo angolare RAB (accessorio opzionale) è possibile collegare il gancio alla struttura di supporto.

• Larghezza della piastra di base: 35 [mm]
• Altezza totale: 77,5 - 93,5 [mm]
• Peso: 330 [g]
• Peso: 0.33 [kg]
• Altezza sotto braccio: 30 - 53 [mm]
• Coppia di serraggio giunto superiore: 10 [N·m]
• Coppia di serraggio: 5 / 10 [N·m]
• Coppia di serraggio giunto inferiore: 5 [N·m]
• Spessore massimo staffa: 6.5 [mm]
• Chiave di serraggio: 13 [mm]
• Profondità: 106 [mm]

Riferimenti:

• Codice EAN: 8001132117118
• Codice Fischer: 571970

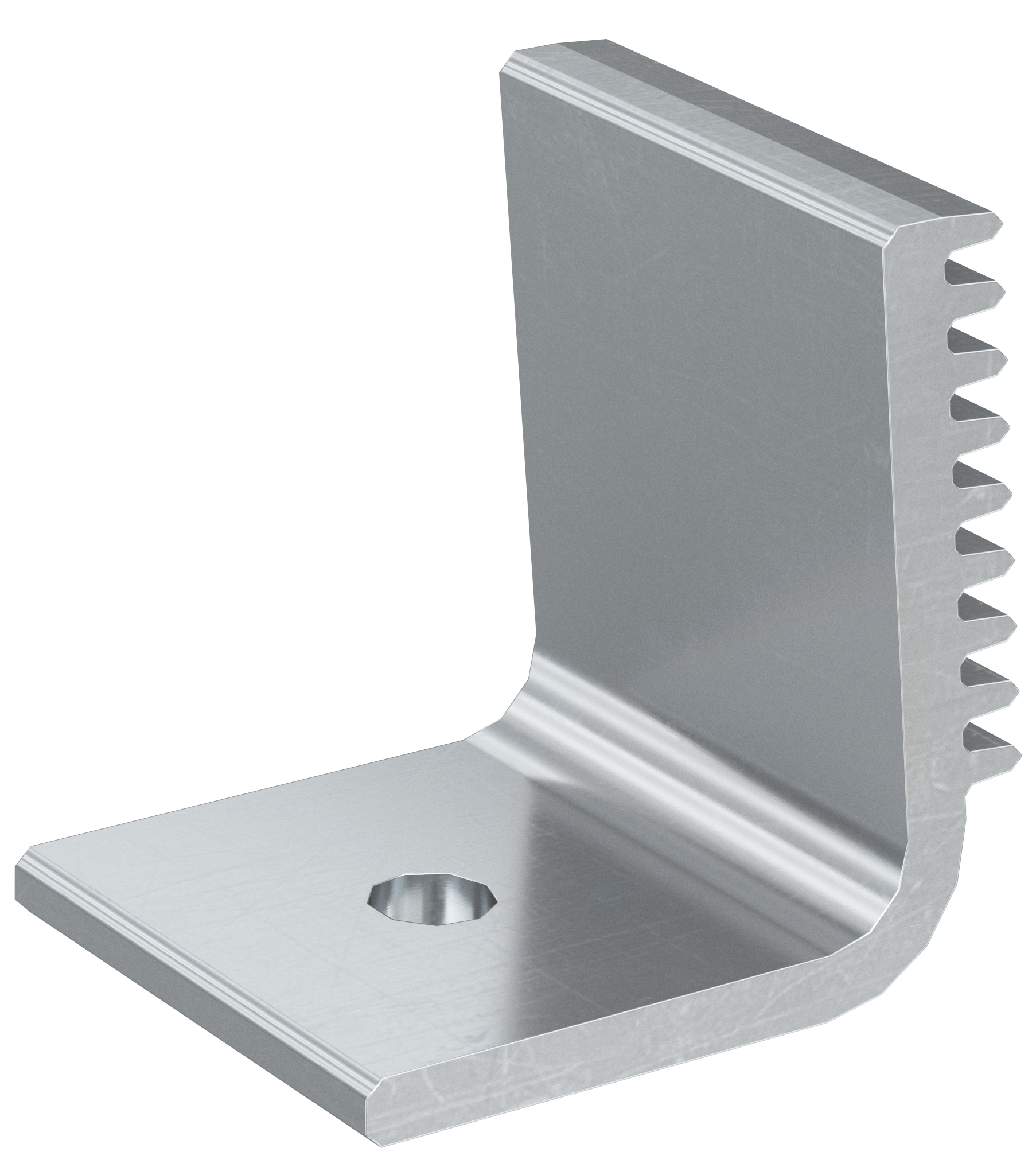

RAB - Staffa di rinforzo angolare per la connessione del gancio a pinza CH AL alla struttura di supporto.

• L'installazione è veloce grazie alla conformazione a pinza del gancio che non prevede l'utilizzo di viti di fissaggio alla struttura della copertura.
• Il gancio offre regolazioni multiple: regolazione inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale per registrare la distanza del profilo dalla sommità della tegola.
• Il gancio è fornito preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il gancio permette l'installazione dei moduli sia con orientamento verticale che orizzontale, grazie all'utilizzo della staffa LAB.
• La staffa di rinforzo aggiuntiva RAB è disponibile per collegare il gancio alla struttura di supporto.

• Verificare che i listelli di ventilazione siano correttamente fissati alla struttura di supporto.
• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e inserire il gancio pinzando tegola e listello.
• Eseguire le regolazioni in altezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili con una coppia di serraggio di 5Nm per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• Collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare il dado in senso orario fino a che la vite non viene bloccata in posizione regolare la distanza del profilo dalle tegole in base alle esigenze.
• Serrare il dado con una coppia di serraggio di 10Nm.
• Grazie alla staffa di rinforzo angolare RAB (accessorio opzionale) è possibile collegare il gancio alla struttura di supporto.

• Peso: 35 [g]
• Peso: 0.035 [kg]

Riferimenti:

• Codice EAN: 8001132119556
• Codice Fischer: 572447
