Ganci in alluminio a base stretta RH H AL/RH V AL

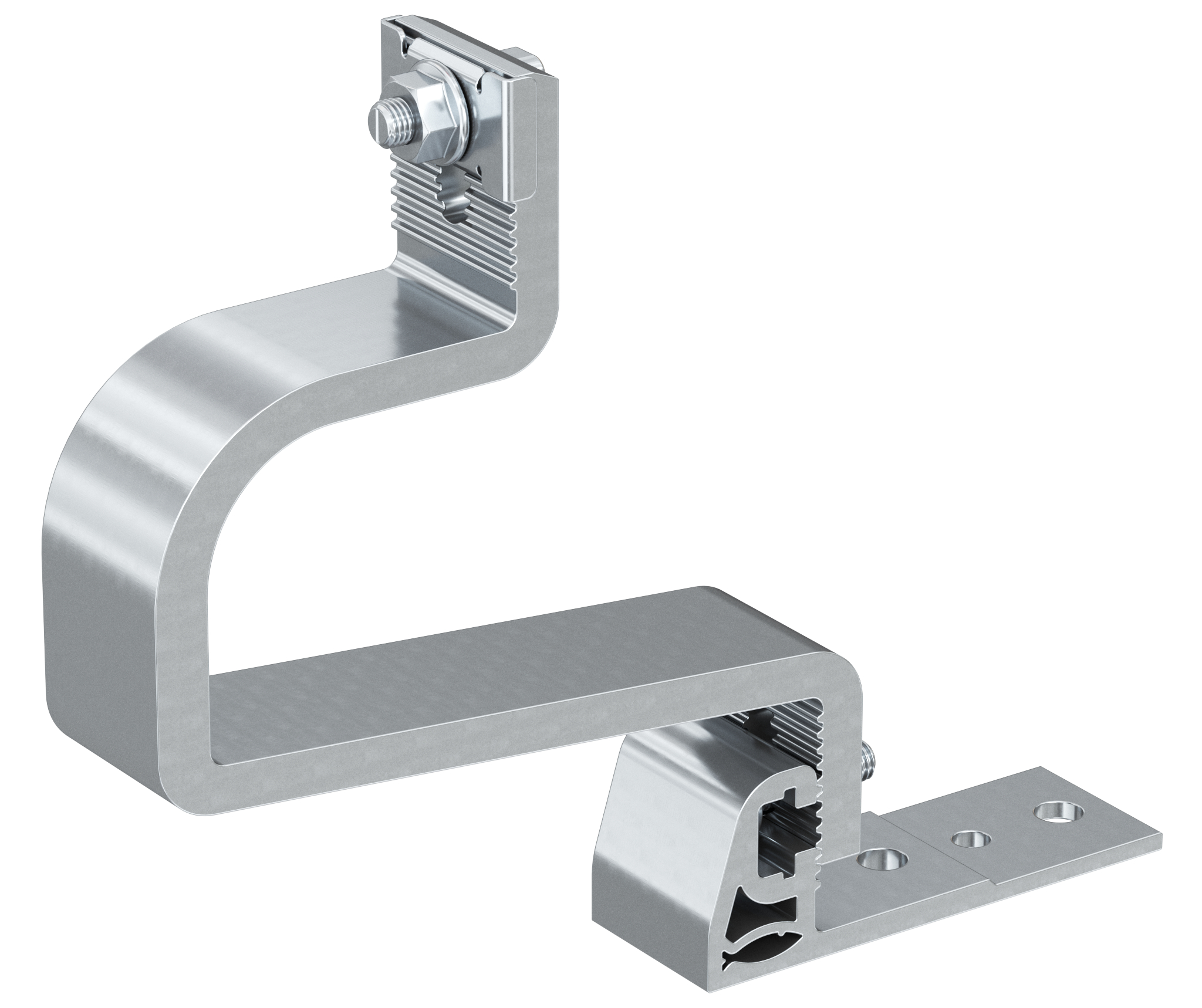

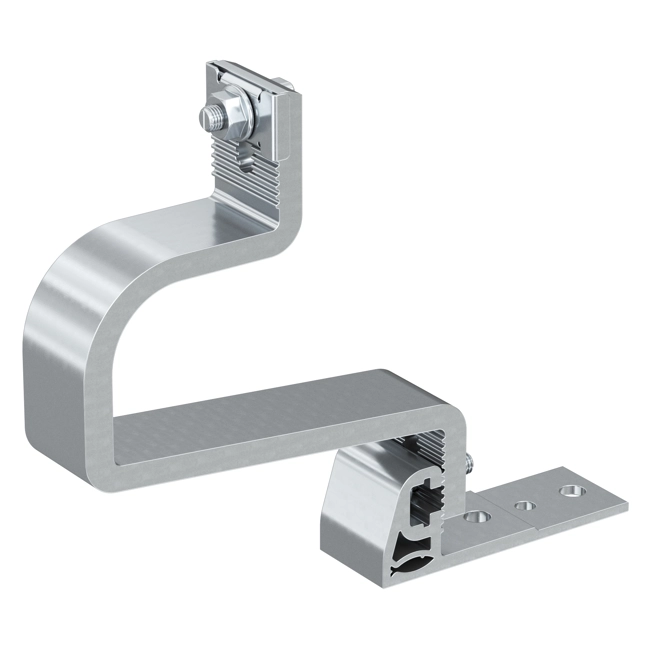

RH 40-52 V AL - Gancio in alluminio a base stretta per l'installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile.

• Il gancio offre regolazioni multiple: regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio (disponibile solo nella versione RH H AL) per allineare orizzontalmente il profilo.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido (disponibile solo nella versione RH H AL) è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• In caso di installazione della versione RH H AL, inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.
• In caso di installazione della versione RH V AL, collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare in senso orario il dado e bloccare in posizione la vite regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH V AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

• Larghezza della piastra di base: 35 [mm]
• Range regolazione: 40 - 52 [mm]
• Altezza totale: 120 - 147 [mm]
• Peso: 400 [g]
• Peso: 0.4 [kg]
• Altezza sotto braccio: 40 - 52 [mm]
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 2010 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8.5 [mm]
• Profondità: 100 [mm]

Riferimenti:

• Codice EAN: 8001132116876
• Codice Fischer: 571741

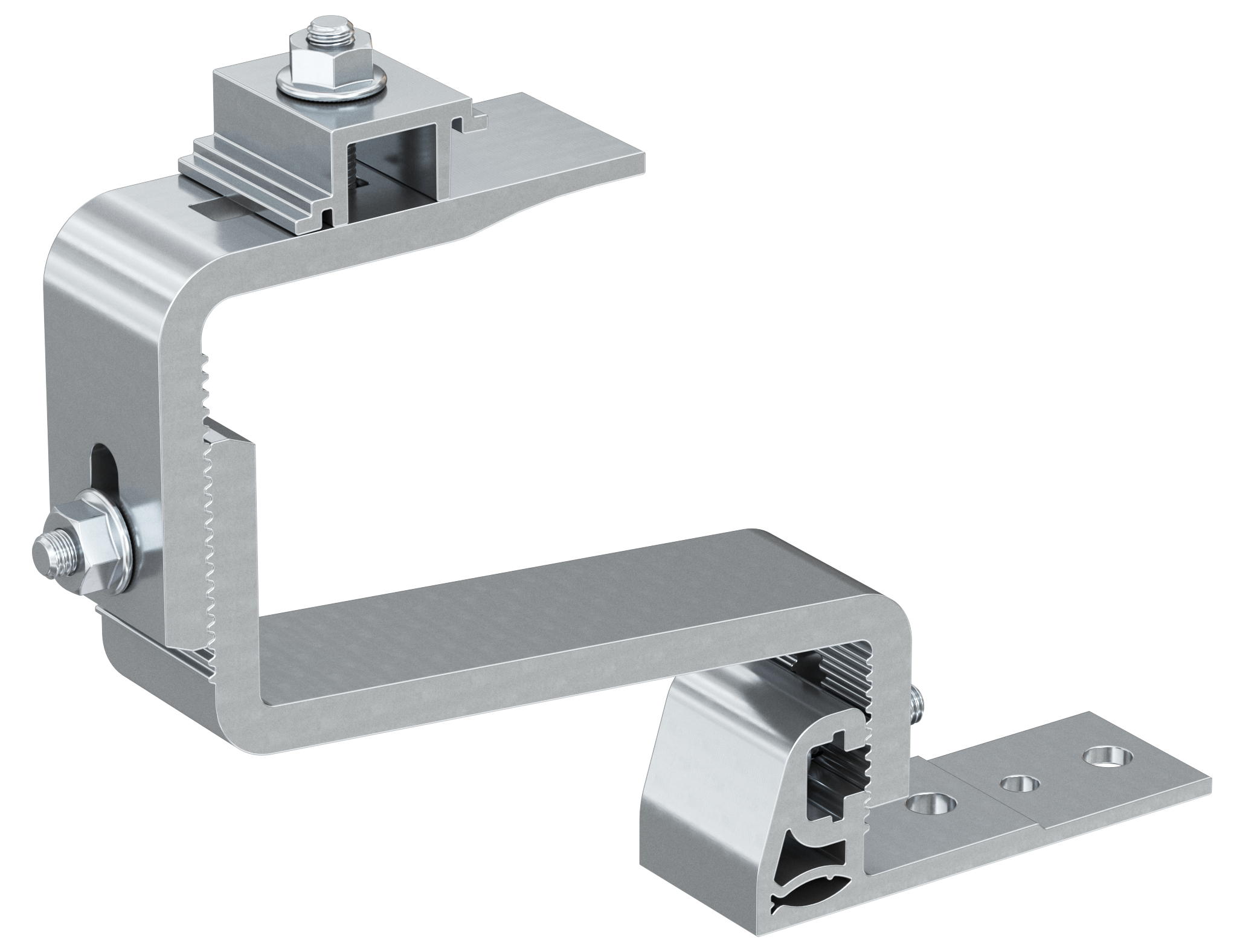

RH 40-52 H AL - Gancio in alluminio a base stretta per installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile.

• Il gancio offre regolazioni multiple: regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio (disponibile solo nella versione RH H AL) per allineare orizzontalmente il profilo.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido (disponibile solo nella versione RH H AL) è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• In caso di installazione della versione RH H AL, inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.
• In caso di installazione della versione RH V AL, collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare in senso orario il dado e bloccare in posizione la vite regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH V AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

• Larghezza della piastra di base: 35 [mm]
• Range regolazione: 40 - 52 [mm]
• Altezza totale: 119,5 - 149,5 [mm]
• Peso: 420 [g]
• Peso: 0.42 [kg]
• Altezza sotto braccio: 40 - 52 [mm]
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 20 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8.5 [mm]
• Profondità: 100 [mm]

Riferimenti:

• Codice EAN: 8001132116883
• Codice Fischer: 571742

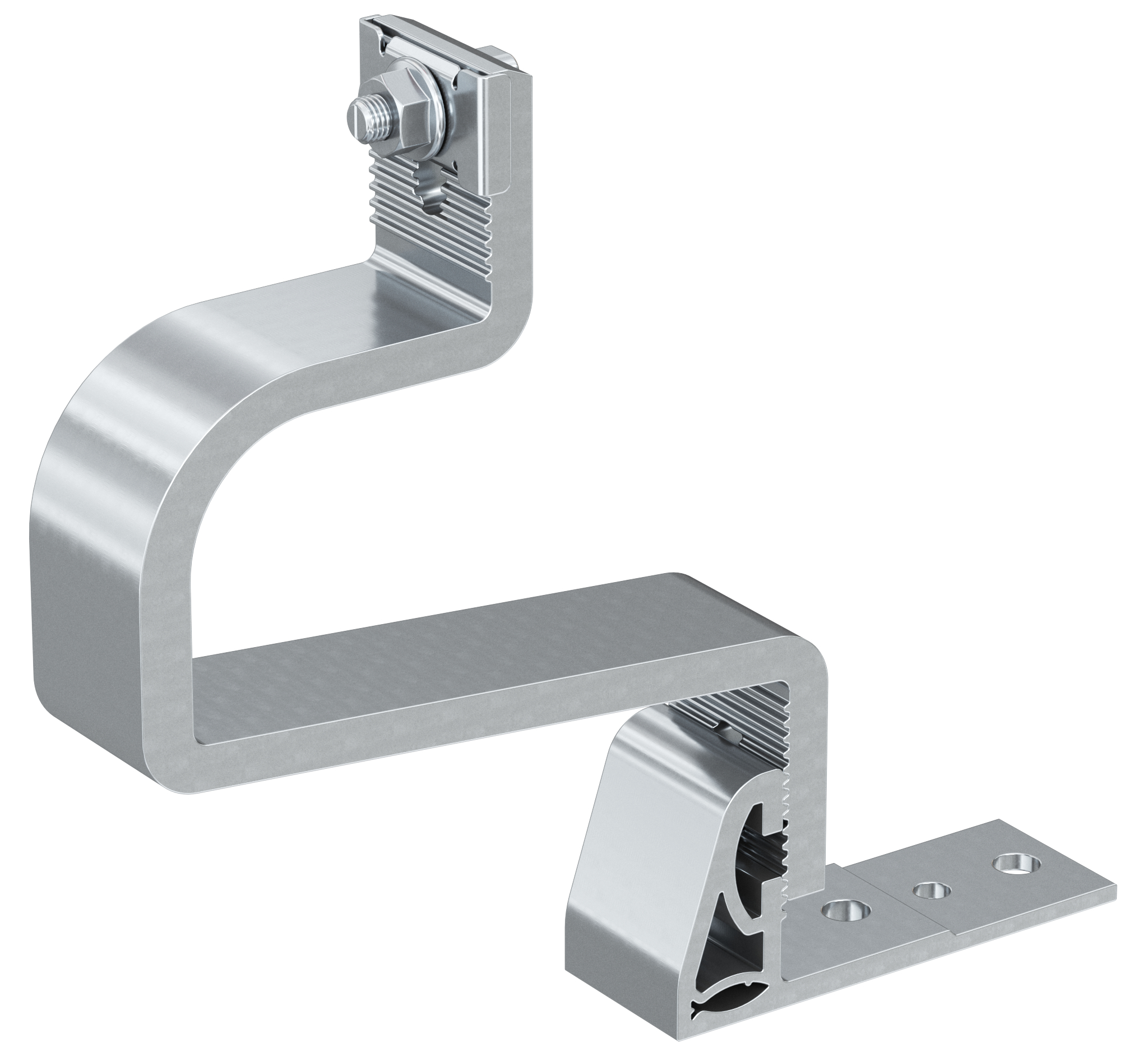

RH 52-67 V AL - Gancio in alluminio a base stretta per installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile.

• Il gancio offre regolazioni multiple: regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio (disponibile solo nella versione RH H AL) per allineare orizzontalmente il profilo.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido (disponibile solo nella versione RH H AL) è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• In caso di installazione della versione RH H AL, inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.
• In caso di installazione della versione RH V AL, collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare in senso orario il dado e bloccare in posizione la vite regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH V AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

• Larghezza della piastra di base: 35 [mm]
• Range regolazione: 52 - 67 [mm]
• Altezza totale: 132 - 162 [mm]
• Peso: 400 [g]
• Peso: 0.4 [kg]
• Altezza sotto braccio: 52 - 67 [mm]
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 2010 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8.5 [mm]
• Profondità: 100 [mm]

Riferimenti:

• Codice EAN: 8001132116890
• Codice Fischer: 571743

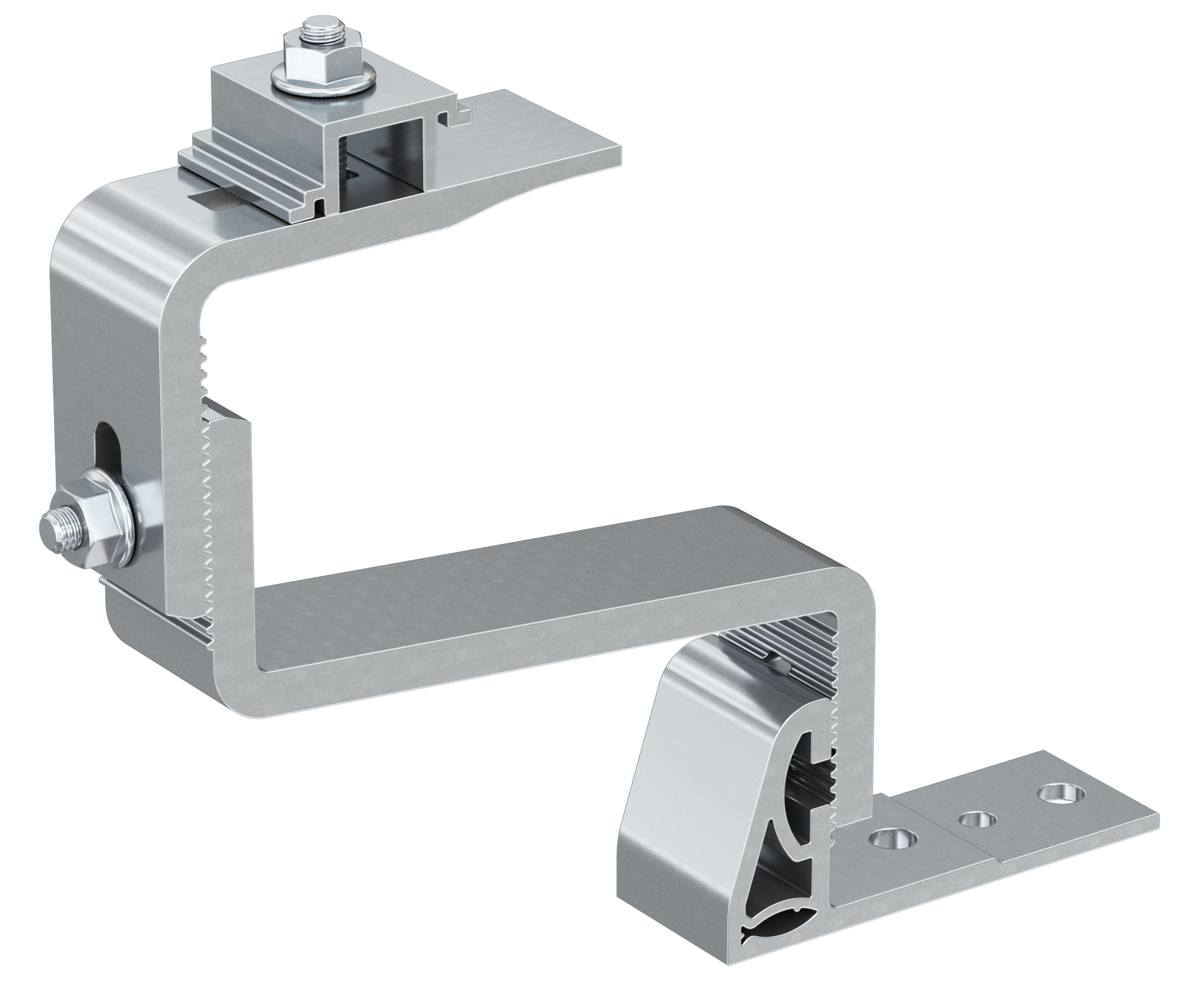

RH 52-67 H AL - Gancio in alluminio a base stretta per installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile.

• Il gancio offre regolazioni multiple: regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio (disponibile solo nella versione RH H AL) per allineare orizzontalmente il profilo.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido (disponibile solo nella versione RH H AL) è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• In caso di installazione della versione RH H AL, inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.
• In caso di installazione della versione RH V AL, collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare in senso orario il dado e bloccare in posizione la vite regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH V AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

• Larghezza della piastra di base: 35 [mm]
• Range regolazione: 52 - 67 [mm]
• Altezza totale: 131 - 164 [mm]
• Peso: 430 [g]
• Peso: 0.43 [kg]
• Altezza sotto braccio: 52 - 67 [mm]
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 20 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8.5 [mm]
• Profondità: 100 [mm]

Riferimenti:

• Codice EAN: 8001132116906
• Codice Fischer: 571744
