Ganci in alluminio a base larga RH HB AL/RH VB AL

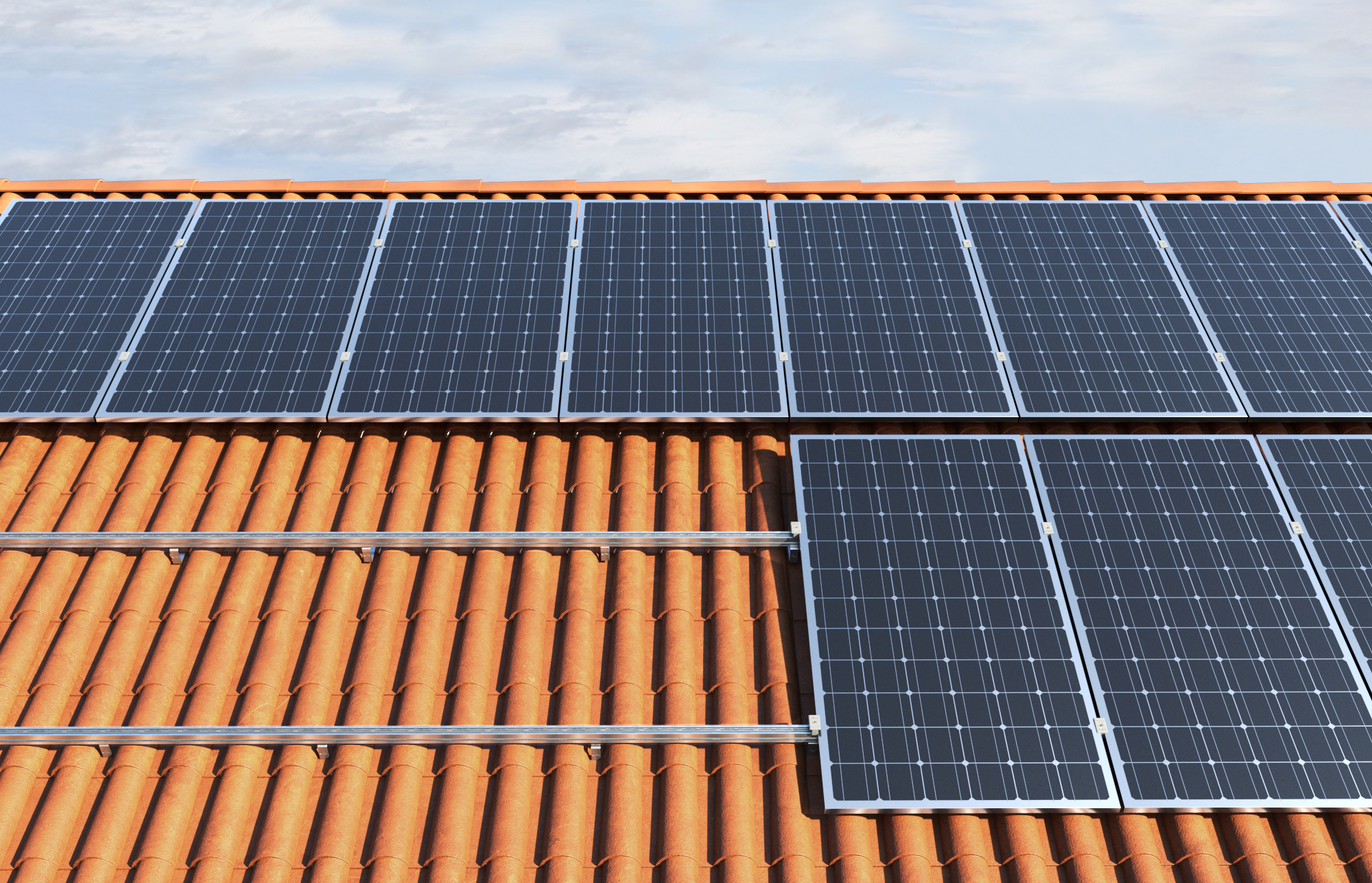

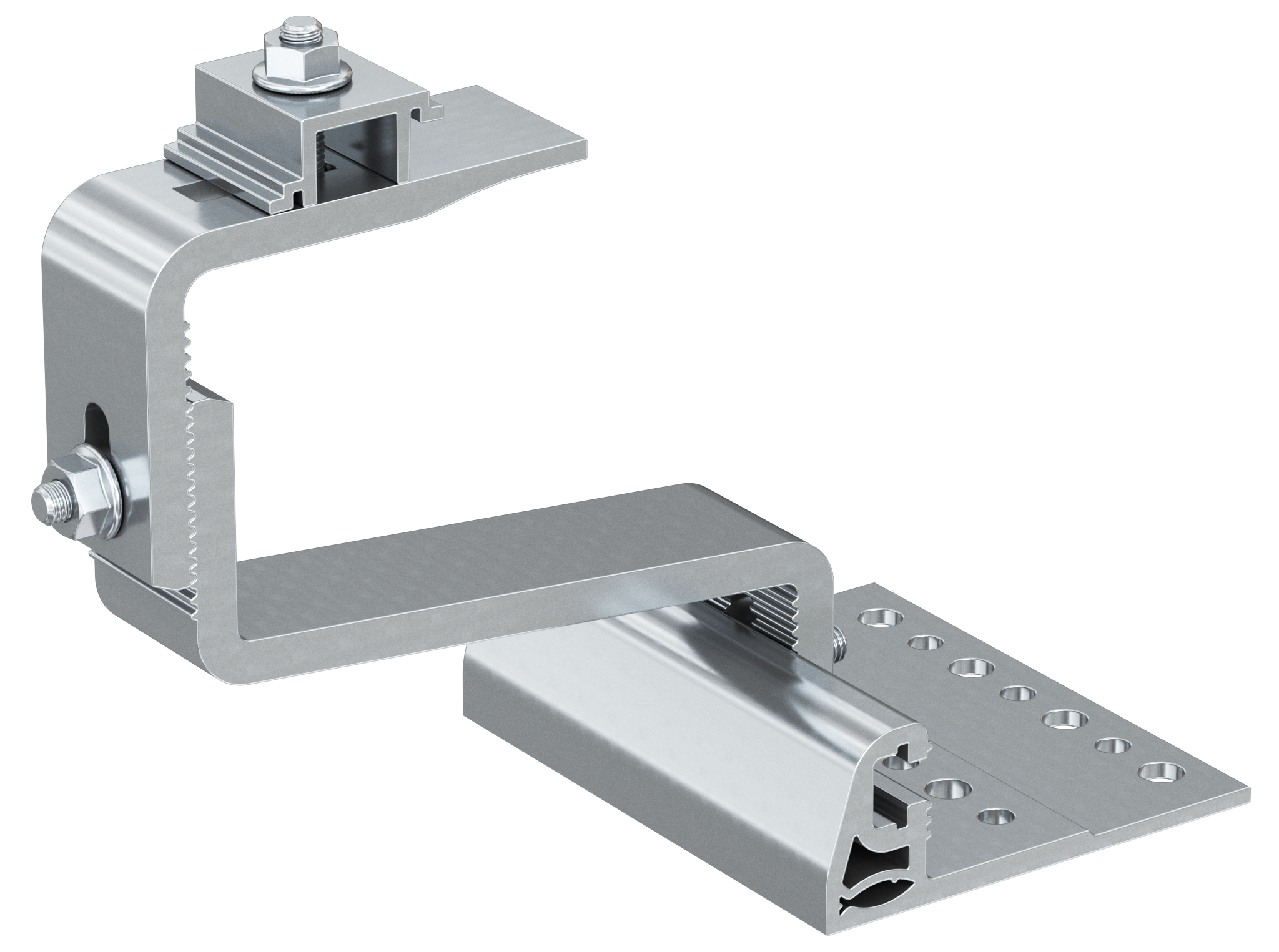

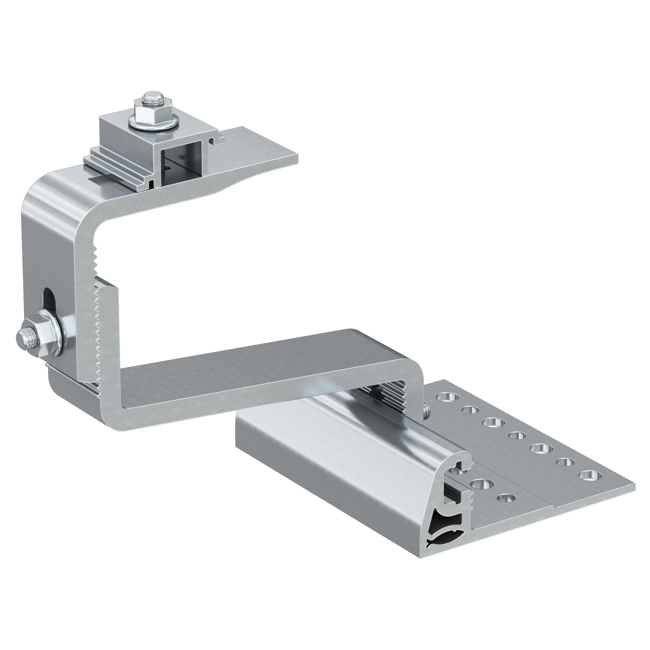

RH 40-52 HB AL - Gancio in alluminio a base larga per installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile. Punto di fissaggio disassabile orizzontalmente.

• Il gancio offre regolazioni multiple: regolazione orizzontale alla base del gancio per disassare il punto di fissaggio alla copertura rispetto al punto di uscita del gancio dalla tegola, regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio (disponibile solo nella versione RH HB AL) per allineare orizzontalmente il profilo.
• La base larga permette una semplice connessione alla struttura di supporto.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido (disponibile solo nella versione RH HB AL) è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• In caso di installazione della versione RH HB AL, inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.
• In caso di installazione della versione RH VB AL, collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare in senso orario il dado e bloccare in posizione la vite regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH VB AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

• Larghezza della piastra di base: 120 [mm]
• Range regolazione: 40 - 52 [mm]
• Altezza totale: 119,5 - 149,5 [mm]
• Peso: 610 [g]
• Peso: 0.61 [kg]
• Altezza sotto braccio: 40 - 52 [mm]
• Coppia di serraggio: 20 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8.5 [mm]
• Profondità: 100 [mm]

Riferimenti:

• Codice EAN: 8001132116913
• Codice Fischer: 571745

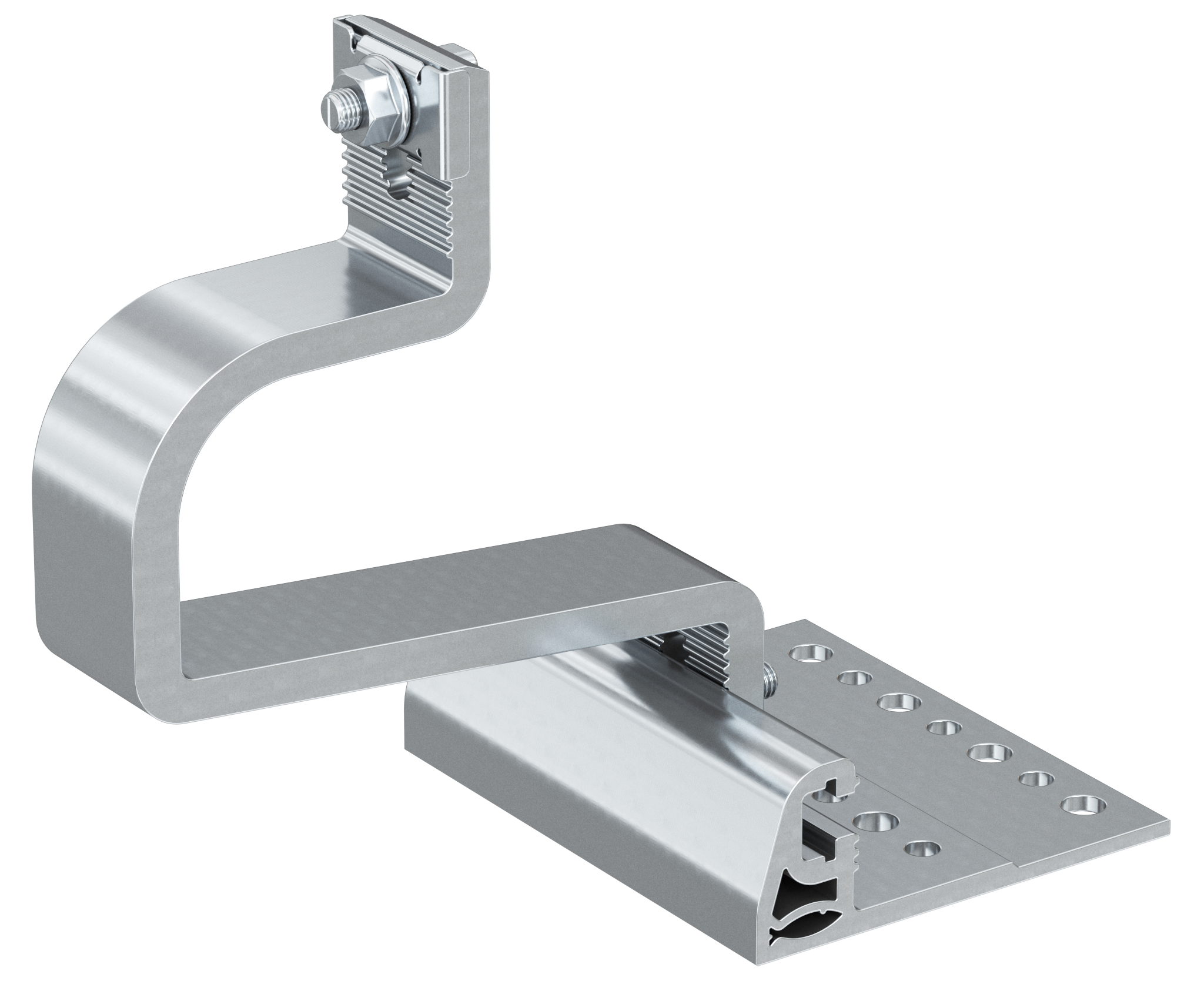

RH 40-52 VB AL - Gancio in alluminio a base larga per l'installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile. Punto di fissaggio disassabile orizzontalmente.

• Il gancio offre regolazioni multiple: regolazione orizzontale alla base del gancio per disassare il punto di fissaggio alla copertura rispetto al punto di uscita del gancio dalla tegola, regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio (disponibile solo nella versione RH HB AL) per allineare orizzontalmente il profilo.
• La base larga permette una semplice connessione alla struttura di supporto.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido (disponibile solo nella versione RH HB AL) è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• In caso di installazione della versione RH HB AL, inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.
• In caso di installazione della versione RH VB AL, collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare in senso orario il dado e bloccare in posizione la vite regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH VB AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

• Larghezza della piastra di base: 120 [mm]
• Range regolazione: 40 - 52 [mm]
• Altezza totale: 120 - 147 [mm]
• Peso: 580 [g]
• Peso: 0.58 [kg]
• Altezza sotto braccio: 40 - 52 [mm]
• Coppia di serraggio: 2010 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8.5 [mm]
• Profondità: 100 [mm]

Riferimenti:

• Codice EAN: 8001132116920
• Codice Fischer: 571746

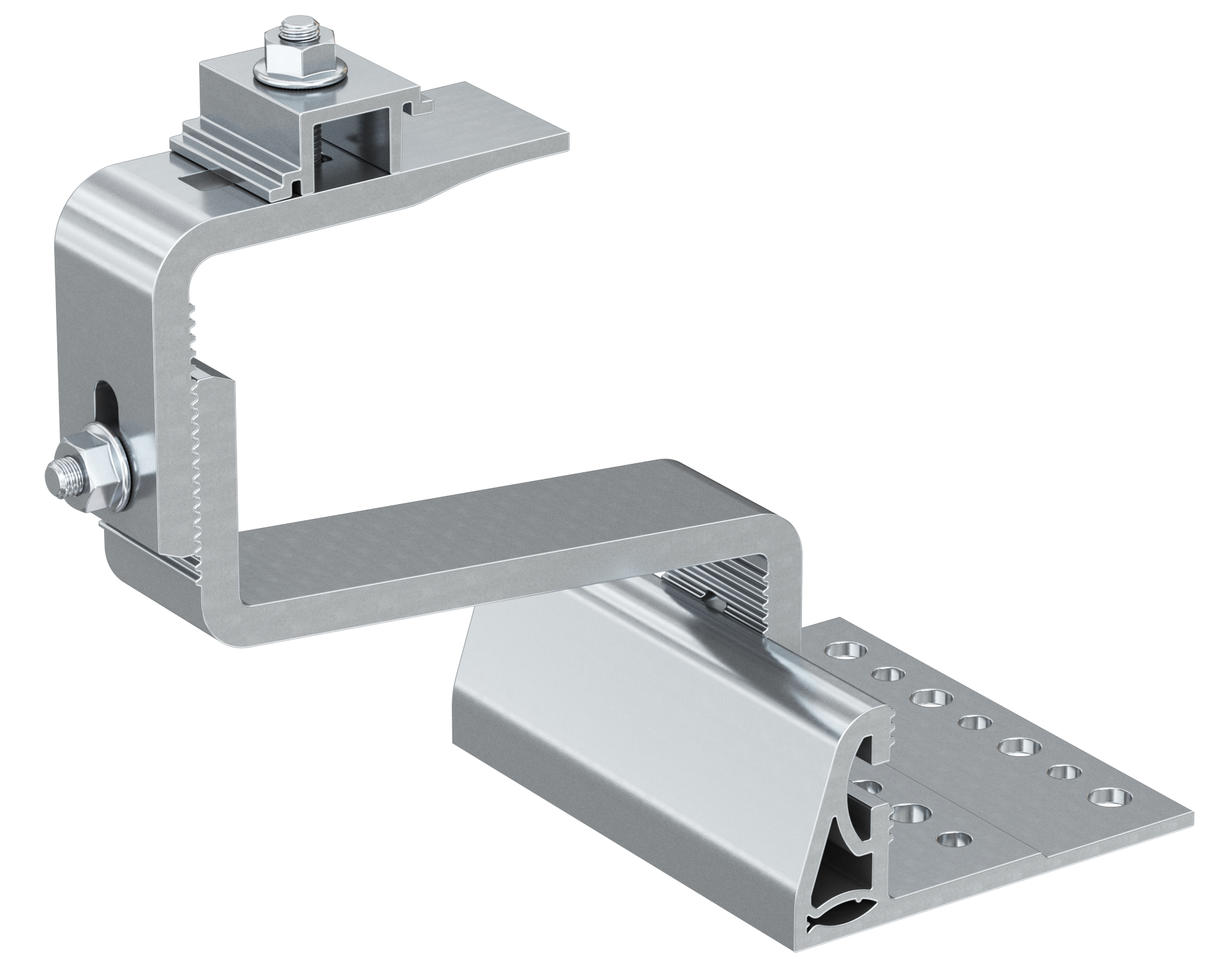

RH 52-67 HB AL - Gancio in alluminio a base larga per installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile. Punto di fissaggio disassabile orizzontalmente.

• Il gancio offre regolazioni multiple: regolazione orizzontale alla base del gancio per disassare il punto di fissaggio alla copertura rispetto al punto di uscita del gancio dalla tegola, regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio (disponibile solo nella versione RH HB AL) per allineare orizzontalmente il profilo.
• La base larga permette una semplice connessione alla struttura di supporto.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido (disponibile solo nella versione RH HB AL) è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• In caso di installazione della versione RH HB AL, inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.
• In caso di installazione della versione RH VB AL, collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare in senso orario il dado e bloccare in posizione la vite regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH VB AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

• Larghezza della piastra di base: 120 [mm]
• Range regolazione: 52 - 67 [mm]
• Altezza totale: 131 - 164 [mm]
• Peso: 620 [g]
• Peso: 0.62 [kg]
• Altezza sotto braccio: 52 - 67 [mm]
• Coppia di serraggio: 20 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8.5 [mm]
• Profondità: 100 [mm]

Riferimenti:

• Codice EAN: 8001132116937
• Codice Fischer: 571747

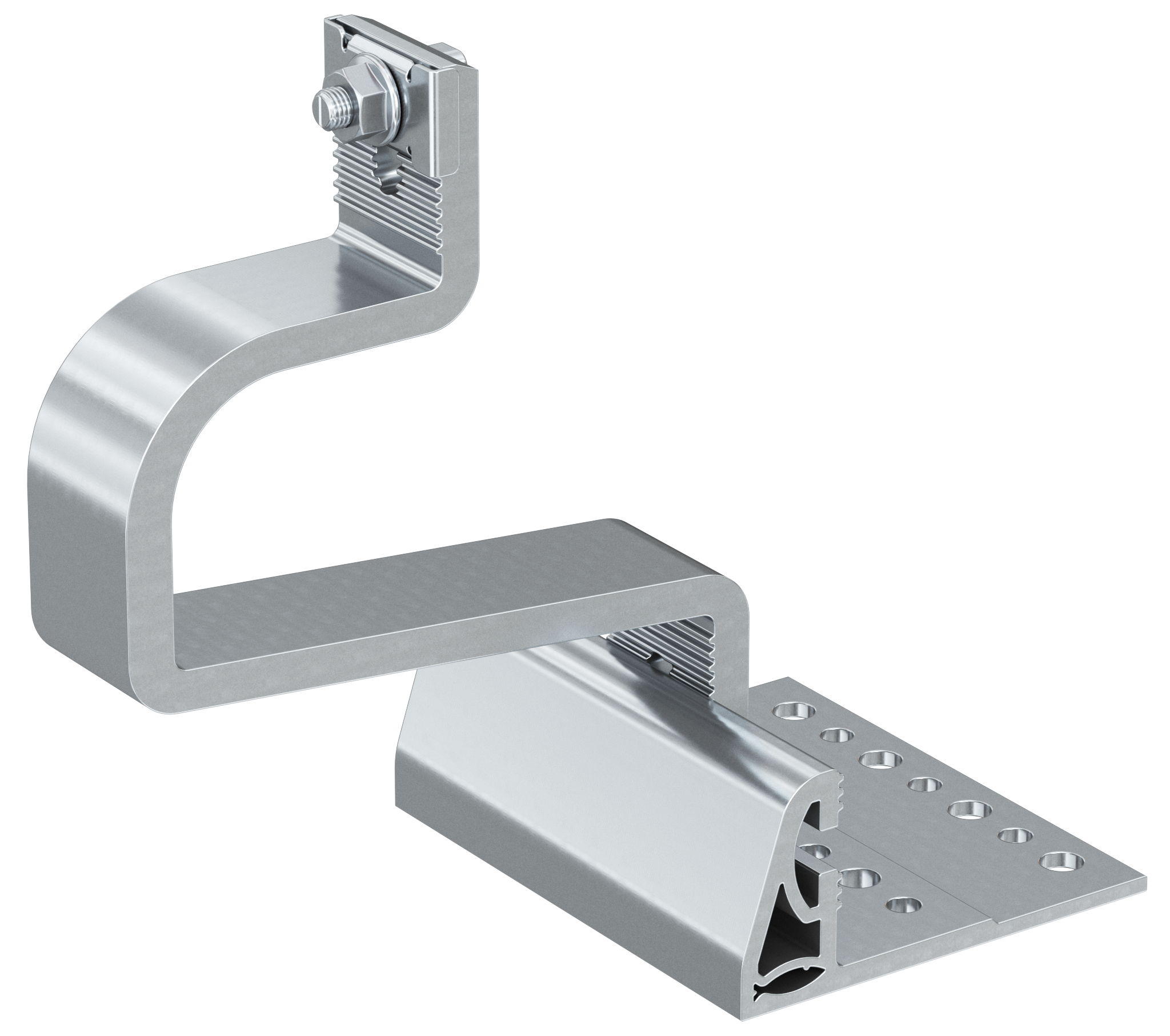

RH 52-67 VB AL - Gancio in alluminio a base larga per installazione di impianti fotovoltaici su coperture in tegole con listelli di ventilazione di spessore variabile. Punto di fissaggio disassabile orizzontalmente.

• Il gancio offre regolazioni multiple: regolazione orizzontale alla base del gancio per disassare il punto di fissaggio alla copertura rispetto al punto di uscita del gancio dalla tegola, regolazione verticale inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale superiore per registrare la distanza del profilo dalla sommità della tegola, regolazione nella parte superiore del gancio (disponibile solo nella versione RH HB AL) per allineare orizzontalmente il profilo.
• La base larga permette una semplice connessione alla struttura di supporto.
• L'alta capacità di carico consente di ridurre il numero di ganci necessari.
• La maggior rigidezza limita al minimo le deformazioni (deformazione controllata).
• Il gancio è preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
• Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
• Il giunto a innesto rapido (disponibile solo nella versione RH HB AL) è compatibile con i profili Solar tramite rotazione a 180°.

• Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
• Sollevare la tegola e fissare la base del gancio mediante l’apposito ancoraggio determinato in funzione della tipologia e stratigrafia del supporto portante.
• Eseguire le regolazioni in altezza e in larghezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili per bloccare in posizione il gancio.
• Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
• In caso di installazione della versione RH HB AL, inserire il giunto presente sulla sommità del gancio all’interno della cava laterale del profilo utilizzato (il giunto può essere ruotato per adattarsi a profili SolarLight o SolarFish) e fissarlo applicando una coppia di serraggio di 20Nm.
• In caso di installazione della versione RH VB AL, collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello nella cava laterale del profilo ruotare in senso orario il dado e bloccare in posizione la vite regolare la distanza del profilo dalle tegole in base alla configurazione desiderata. Serrare il dado applicando una coppia di serraggio di 10Nm.
• La versione RH VB AL permette l'installazione dei moduli fotovoltaici con orientamento orizzontale grazie all'utilizzo della staffa aggiuntiva LAB.

• Larghezza della piastra di base: 120 [mm]
• Range regolazione: 52 - 67 [mm]
• Altezza totale: 132 - 162 [mm]
• Peso: 600 [g]
• Peso: 0.6 [kg]
• Altezza sotto braccio: 52 - 67 [mm]
• Coppia di serraggio: 2010 [N·m]
• Chiave di serraggio: 13 [mm]
• Spessore: 8.5 [mm]
• Profondità: 100 [mm]

Riferimenti:

• Codice EAN: 8001132116944
• Codice Fischer: 571748
