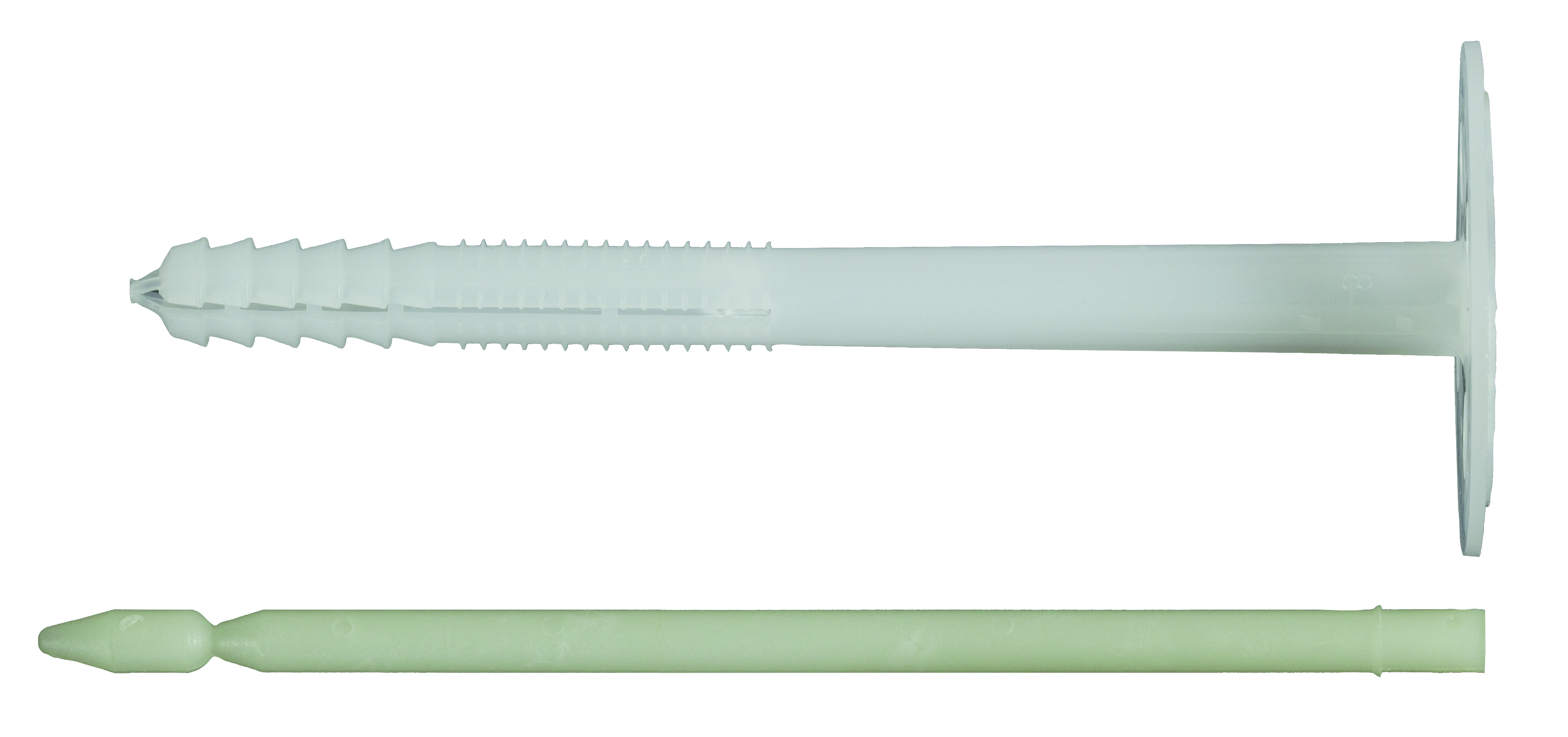

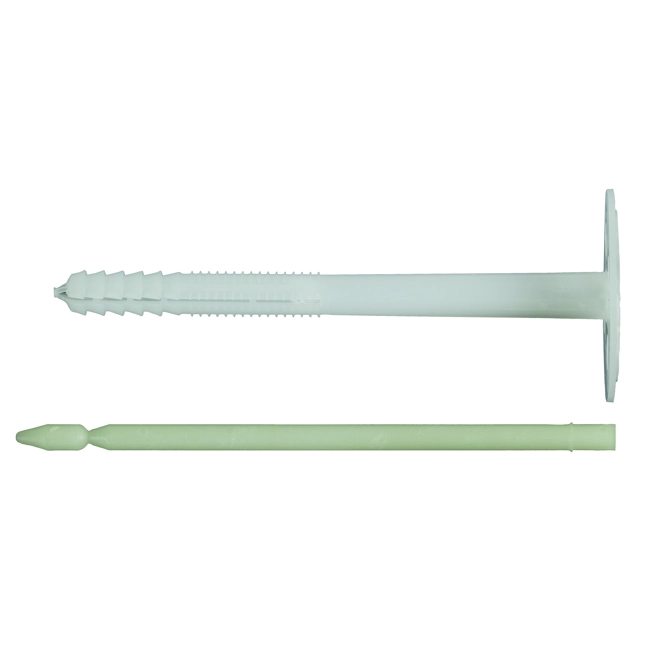

Fissaggio per materiali rigidi DIPK

DIPK 8 /20-40 - Il fissaggio economicamente vantaggioso con spina in plastica per pannelli isolanti resistenti alla compressione.

• La spina in plastica rinforzata con fibra di vetro (GRP) riduce la trasmissione di calore e impedisce la formazione di macchie sulla superficie dell'intonaco.
• La semplice installazione a percussione consente un rapido processo di installazione e quindi riduce il carico di lavoro.
• Il comprovato design del fissaggio a ridotta profondità di ancoraggio riduce le forature, raggiungendo quindi un alto livello di efficienza.
• Particolarmente indicato per il fissaggio di pannelli isolanti sottili grazie al sotto testa dello stesso diametro del foro.
• Il DIPK II può essere utilizzato universalmente in facciate di rivestimento retro-ventilate così come in facciate intonacate.

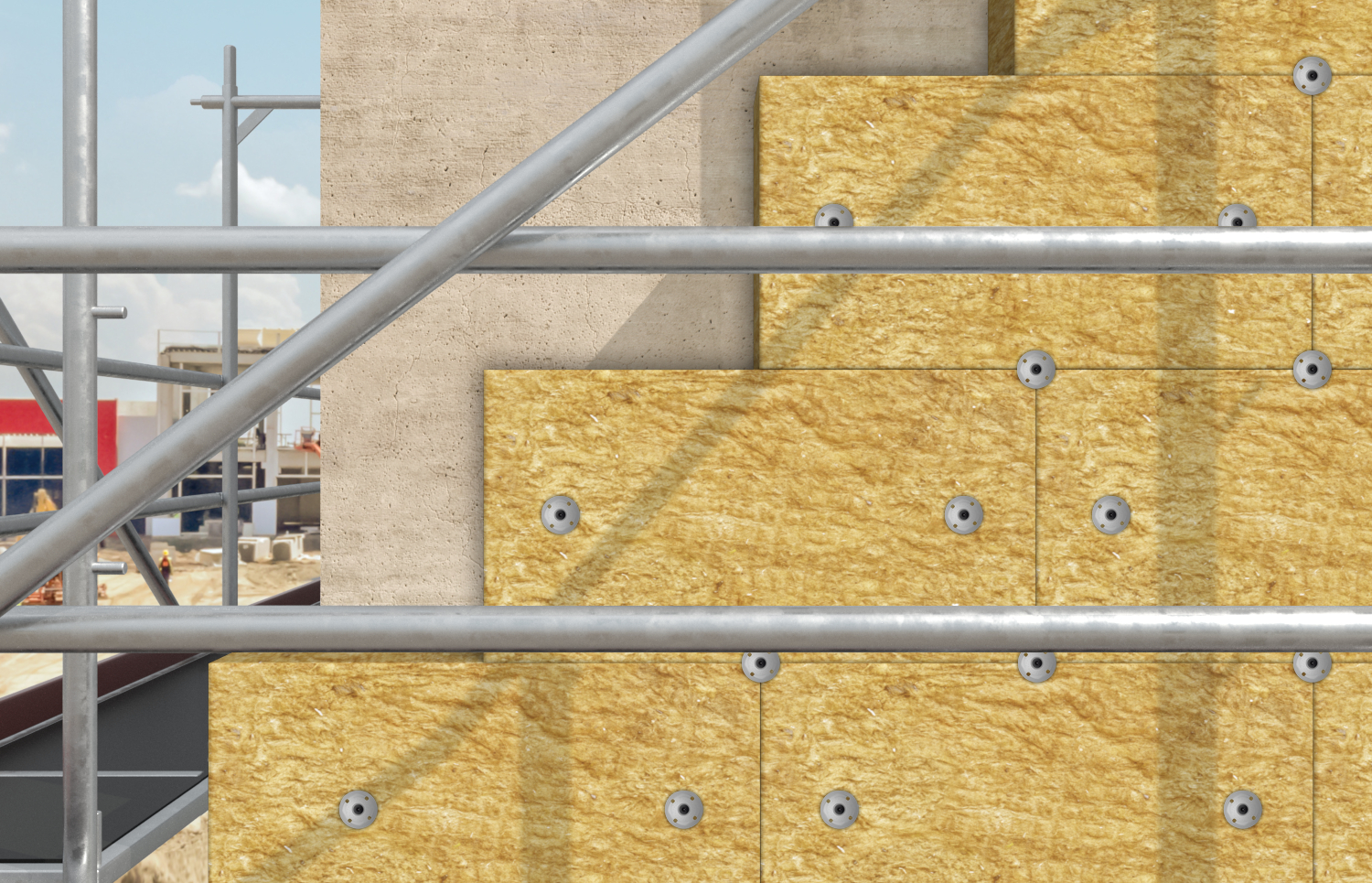

Per fissare materiali isolanti resistenti a compressione in facciate come:

• Pannelli in polistirene
• Pannelli da costruzione leggeri in lana di vetro
• Pannelli in sughero / stuoie in fibra di cocco
• Pannelli in poliuretano

Per fissare materiali isolanti resistenti a compressione in facciate come:

• Pannelli in polistirene
• Pannelli da costruzione leggeri in lana di vetro
• Pannelli in sughero / stuoie in fibra di cocco
• Pannelli in poliuretano

• Gli strati non portanti, così come l'adesivo e/o l'intonaco esistente, devono essere inclusi nella lunghezza utile del fissaggio.
• Il DIPK II è idoneo per installazione passante utilizzando un martello.
• In materiali pieni è necessario accorciare la spina fibrorinforzata (GRP) al punto di rottura predeterminato.
• L'inserimento della spina nel corpo del fissaggio provoca l'espansione del DIPK II nel materiale di supporto.
• Per foratura in muratura forata si consiglia l'utilizzo della punta SDS Plus 8/100/400 (vedi pag. 633) dotata di placchetta al carburo affilata e attacco SDS Plus a geometria ottimizzata per la riduzione dell'impatto in caso di foratura a rotopercussione.

• Diametro foro: 8 [mm]
• Lunghezza fissaggio: 70 [mm]
• Profondità ancoraggio effettiva: 30 [mm]
• Installazione / Tipo di montaggio: Fissaggio a martello
• Lunghezza utile max: 40 [mm]
• Spessore fissabile max: 40 [mm]
• Profondità foro min: 40 [mm]
• Profondità foro min per installazione passante: 80 [mm]
• Profondità di ancoraggio effettiva min: 30 [mm]
• Lunghezza utile: 20 - 40 [mm]
• Lunghezza perno: 77 [mm]
• ø disco: 50 [mm]

Riferimenti:

• Codice EAN: 4006209418659
• Codice Fischer: 41865

DIPK 8 /40-60 - Il fissaggio economicamente vantaggioso con spina in plastica per pannelli isolanti resistenti alla compressione.

• La spina in plastica rinforzata con fibra di vetro (GRP) riduce la trasmissione di calore e impedisce la formazione di macchie sulla superficie dell'intonaco.
• La semplice installazione a percussione consente un rapido processo di installazione e quindi riduce il carico di lavoro.
• Il comprovato design del fissaggio a ridotta profondità di ancoraggio riduce le forature, raggiungendo quindi un alto livello di efficienza.
• Particolarmente indicato per il fissaggio di pannelli isolanti sottili grazie al sotto testa dello stesso diametro del foro.
• Il DIPK II può essere utilizzato universalmente in facciate di rivestimento retro-ventilate così come in facciate intonacate.

Per fissare materiali isolanti resistenti a compressione in facciate come:

• Pannelli in polistirene
• Pannelli da costruzione leggeri in lana di vetro
• Pannelli in sughero / stuoie in fibra di cocco
• Pannelli in poliuretano

Per fissare materiali isolanti resistenti a compressione in facciate come:

• Pannelli in polistirene
• Pannelli da costruzione leggeri in lana di vetro
• Pannelli in sughero / stuoie in fibra di cocco
• Pannelli in poliuretano

• Gli strati non portanti, così come l'adesivo e/o l'intonaco esistente, devono essere inclusi nella lunghezza utile del fissaggio.
• Il DIPK II è idoneo per installazione passante utilizzando un martello.
• In materiali pieni è necessario accorciare la spina fibrorinforzata (GRP) al punto di rottura predeterminato.
• L'inserimento della spina nel corpo del fissaggio provoca l'espansione del DIPK II nel materiale di supporto.
• Per foratura in muratura forata si consiglia l'utilizzo della punta SDS Plus 8/100/400 (vedi pag. 633) dotata di placchetta al carburo affilata e attacco SDS Plus a geometria ottimizzata per la riduzione dell'impatto in caso di foratura a rotopercussione.

• Diametro foro: 8 [mm]
• Lunghezza fissaggio: 90 [mm]
• Profondità ancoraggio effettiva: 30 [mm]
• Installazione / Tipo di montaggio: Fissaggio a martello
• Lunghezza utile max: 60 [mm]
• Spessore fissabile max: 60 [mm]
• Profondità foro min: 40 [mm]
• Profondità foro min per installazione passante: 100 [mm]
• Profondità di ancoraggio effettiva min: 30 [mm]
• Lunghezza utile: 40 - 60 [mm]
• Lunghezza perno: 80 [mm]
• ø disco: 50 [mm]

Riferimenti:

• Codice EAN: 4006209418666
• Codice Fischer: 41866
