Fissaggi per WC e bidet WB 9 B

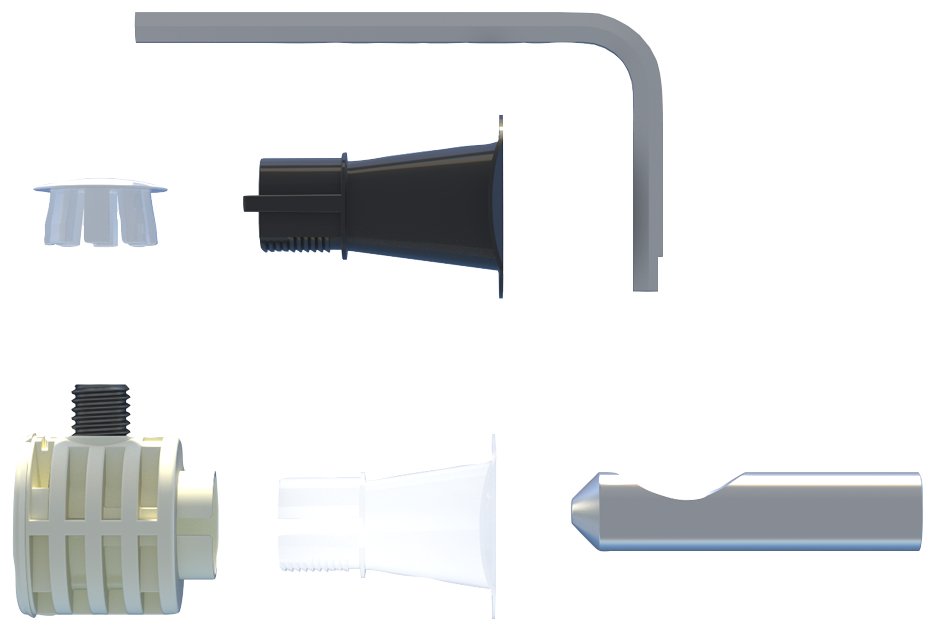

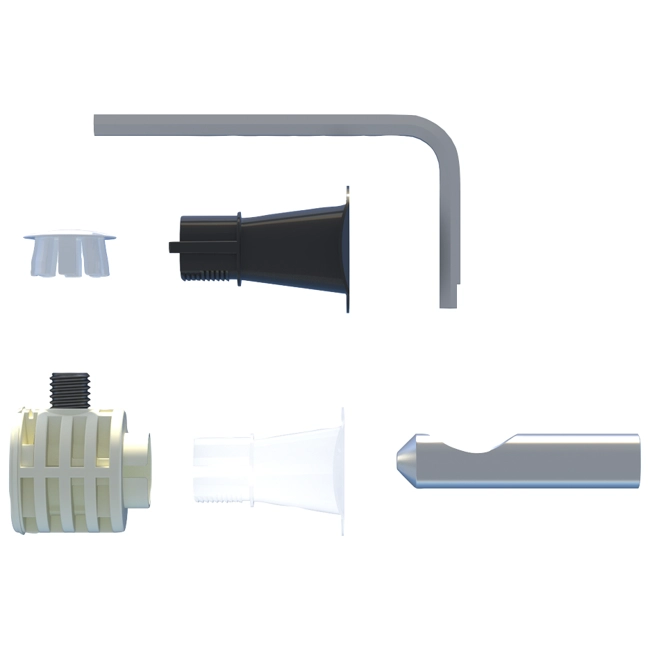

WB9 B LV - Il fissaggio nascosto per WC e bidet sospesi con accesso laterale o dall’alto

• Sistema completo per una installazione veloce di ceramiche.
• Fissaggio nascosto all’interno della ceramica.
• Nessun contatto tra ceramica e parti in metallo.
• Fissaggio testato a 400kg secondo normative UNI EN 997 e UNI EN 14528.

• Fissaggio di WC e bidet sospesi.
• WB 9 B LV per installazione di ceramiche con accesso laterale o da sopra.
• WB 9 B TU per installazione di ceramiche con accesso da sotto.
• Adatto per spessori ceramica da 34 a 47 mm.

• Fissaggio di WC e bidet sospesi.
• WB 9 B LV per installazione di ceramiche con accesso laterale o da sopra.
• WB 9 B TU per installazione di ceramiche con accesso da sotto.
• Adatto per spessori ceramica da 34 a 47 mm.

• Predisporre n.2 barre M12 a parete opportunamente installate.
• Misurare lo spessore della ceramica dal punto di appoggio del WB9 B sulla ceramica al punto più esterno del sanitario che appoggerà alla parete e scegliere gli imbuti idonei: bianco per uno spessore compreso fra 34 e 41 mm, nero per spessore compreso fra 42 e 47 mm.

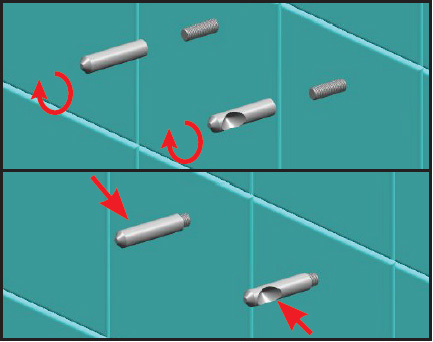

• Avvitare i 2 cannotti metallici di guida sulle barre M12, fino alla distanza dal muro prevista.
• Orientare opportunamente le cave dei cannotti metallici di guida, in accordo con l’installazione ad accesso laterale, dall’alto o dal basso.

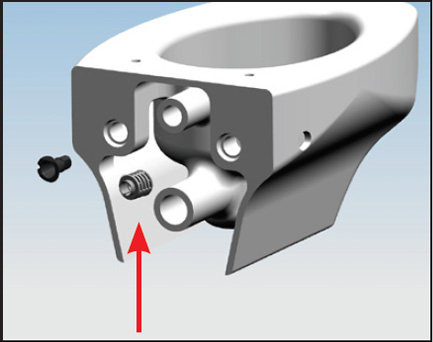

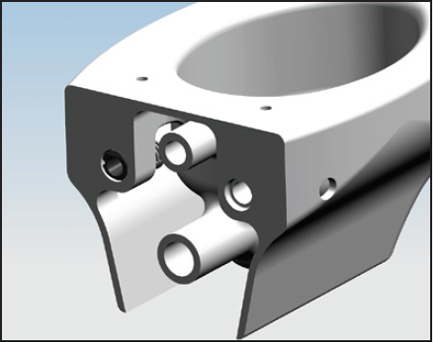

• Inserire i dispositivi WB9 B nelle sedi sulla ceramica e agganciare gli imbuti. Orientare il marcatore di fase in accordo con l’installazione ad accesso laterale, dall’alto o dal basso.

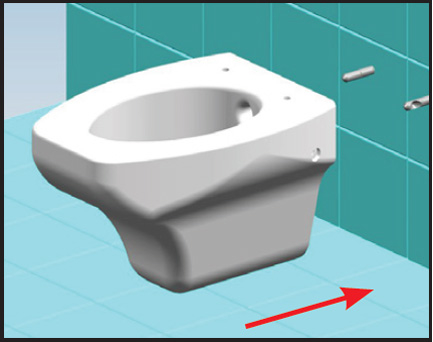

• Spingere la ceramica a parete inserendo i 2 cannotti metallici negli imbuti.
• Avvitare le viti dei WB9 B. Le viti devono ingaggiare la cave dei cannotti metallici.

• adatto per gasbeton: Sì
• Colore: grigio

Riferimenti:

• Codice EAN: 8001132097922
• Codice Fischer: 551883

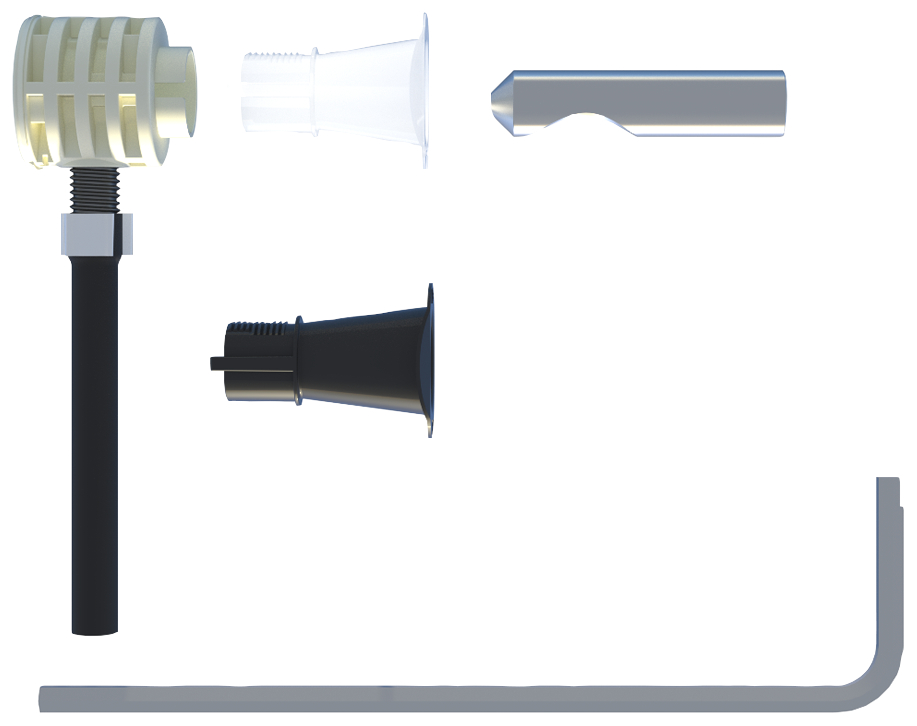

WB9 B TU - Il fissaggio nascosto per WC e bidet sospesi con accesso dal basso

• Sistema completo per una installazione veloce di ceramiche.
• Fissaggio nascosto all’interno della ceramica.
• Nessun contatto tra ceramica e parti in metallo.
• Fissaggio testato a 400kg secondo normative UNI EN 997 e UNI EN 14528.

• Fissaggio di WC e bidet sospesi.
• WB 9 B LV per installazione di ceramiche con accesso laterale o da sopra.
• WB 9 B TU per installazione di ceramiche con accesso da sotto.
• Adatto per spessori ceramica da 34 a 47 mm.

• Fissaggio di WC e bidet sospesi.
• WB 9 B LV per installazione di ceramiche con accesso laterale o da sopra.
• WB 9 B TU per installazione di ceramiche con accesso da sotto.
• Adatto per spessori ceramica da 34 a 47 mm.

• Predisporre n.2 barre M12 a parete opportunamente installate.
• Misurare lo spessore della ceramica dal punto di appoggio del WB9 B sulla ceramica al punto più esterno del sanitario che appoggerà alla parete e scegliere gli imbuti idonei: bianco per uno spessore compreso fra 34 e 41 mm, nero per spessore compreso fra 42 e 47 mm.
• Avvitare i 2 cannotti metallici di guida sulle barre M12, fino alla distanza dal muro prevista.
• Orientare opportunamente le cave dei cannotti metallici di guida, in accordo con l’installazione ad accesso laterale, dall’alto o dal basso.
• Inserire i dispositivi WB9 B nelle sedi sulla ceramica e agganciare gli imbuti. Orientare il marcatore di fase in accordo con l’installazione ad accesso laterale, dall’alto o dal basso.
• Spingere la ceramica a parete inserendo i 2 cannotti metallici negli imbuti.
• Avvitare le viti dei WB9 B. Le viti devono ingaggiare la cave dei cannotti metallici.

• adatto per gasbeton: Sì
• Colore: grigio

Riferimenti:

• Codice EAN: 8001132097946
• Codice Fischer: 551884
