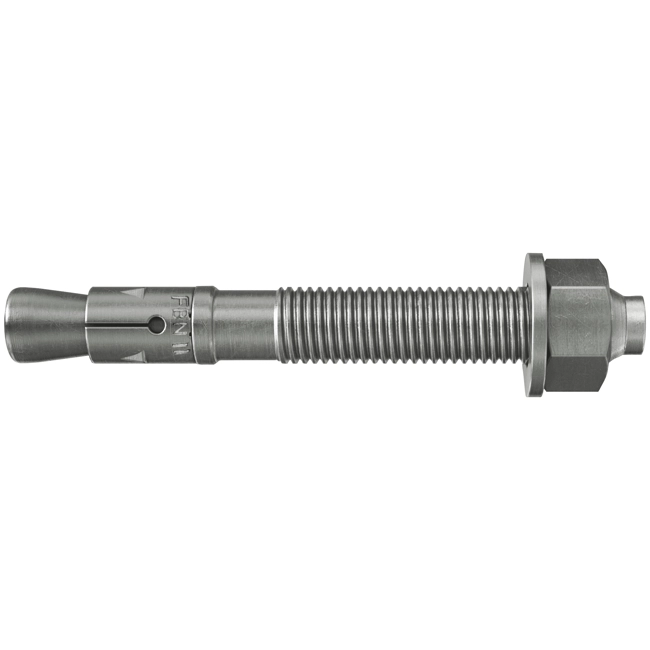

FBN II R Ancorante a battere in acciaio inossidabile con fascetta espandente

FBN II 12/200 (12x294) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.

• Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4).
• Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio.
• Certificato per applicazioni al fuoco R120.
• Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino.
• Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri).
• A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stand o h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red).
• Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole.
• La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo.
• L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta.
• L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido.

• Strutture in acciaio
• Balaustre
• Consolle
• Scale
• Passerelle portacavi
• Macchinari
• Gradini
• Cancelli
• Facciate

• Strutture in acciaio
• Balaustre
• Consolle
• Scale
• Passerelle portacavi
• Macchinari
• Gradini
• Cancelli
• Facciate

• FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici
• Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare.
• Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K).
• Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia.
• Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare.
• Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.
• Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica.
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione.
• La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione.

• Lunghezza dell'ancorante: 294 [mm]
• Diametro foro: 12 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 12 [mm]
• Materiale: acciaio inossidabile
• Filettatura: M12 x 189 [mm]
• Dimensione della filettatura in pollici: #12
• Filettatura metrica: M12
• Spessore fissabile con hef,stand/hef,min: 200 / 215 [mm]
• Profondità foro min per installazione passante: 285 [mm]
• Chiave di serraggio: 19 [mm]
• Rondella (diametro esterno x spessore): 44 x 4 [mm]
• Profondità di ancoraggio h_ef,stand/h_ef,min.: 65 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962435061
• Codice Fischer: 561542
