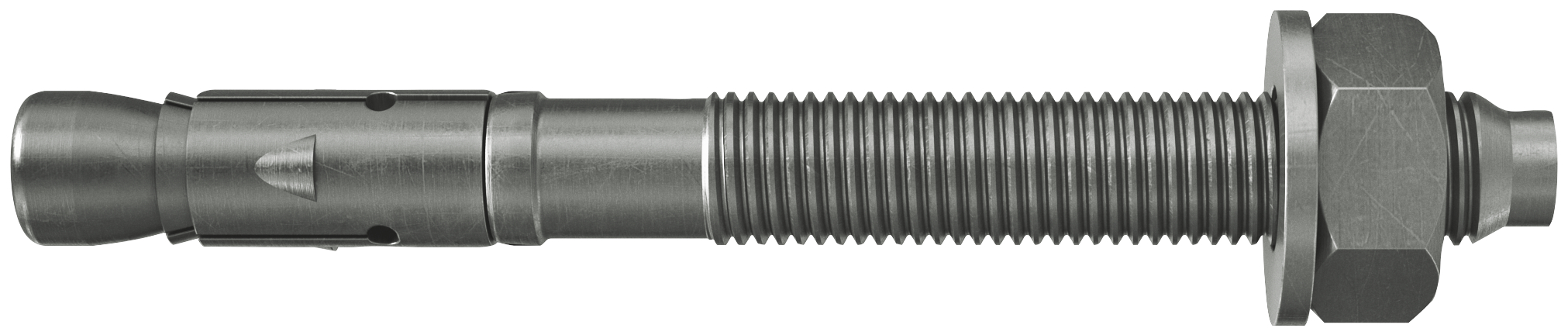

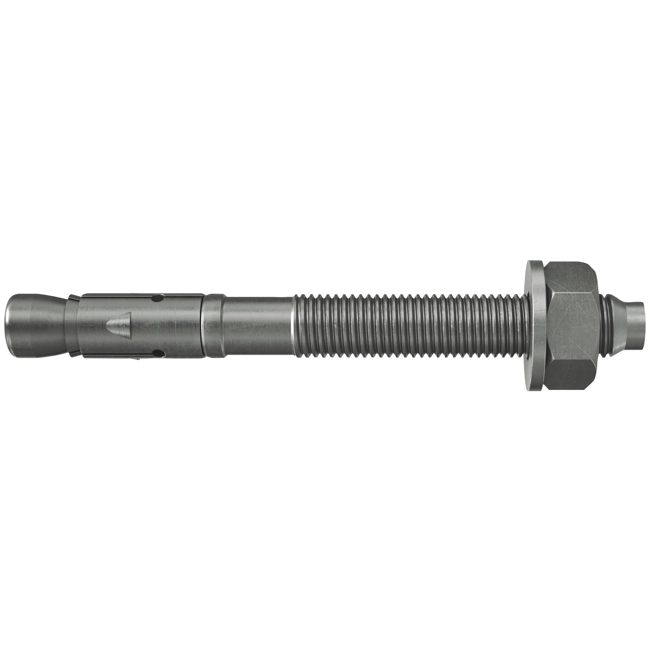

FAZ II Plus R ancorante con fascetta espandente in acciaio inossidabile

FAZ II Plus 6/10 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 65 [mm]
• Diametro foro: 6 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 6 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M6 x 25 [mm]
• Filettatura metrica: M6
• Coppia di serraggio: 8 [N·m]
• Lunghezza utile hef,stand/hef,red max: 10 / - [mm]
• Profondità foro min per installazione passante: 60 [mm]
• Spessore fissabile max (standard): 10 [mm]
• Chiave di serraggio: 10 [mm]
• Profondità di ancoraggio (standard): 40 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 40 / - [mm]

Riferimenti:

• Codice EAN: 4048962462326
• Codice Fischer: 564607

FAZ II Plus 6/20 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 75 [mm]
• Diametro foro: 6 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 6 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M6 x 35 [mm]
• Filettatura metrica: M6
• Coppia di serraggio: 8 [N·m]
• Lunghezza utile hef,stand/hef,red max: 20 / - [mm]
• Profondità foro min per installazione passante: 70 [mm]
• Spessore fissabile max (standard): 20 [mm]
• Chiave di serraggio: 10 [mm]
• Profondità di ancoraggio (standard): 40 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 40 / - [mm]

Riferimenti:

• Codice EAN: 4048962462333
• Codice Fischer: 564608

FAZ II Plus 8/10 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 75 [mm]
• Diametro foro: 8 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 8 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M8 x 38 [mm]
• Filettatura metrica: M8
• Coppia di serraggio: 20 [N·m]
• Spessore fissabile max: 10 [mm]
• Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm]
• Profondità foro min per installazione passante: 65 [mm]
• Spessore fissabile max (ridotto): 20 [mm]
• Spessore fissabile max (standard): 10 [mm]
• Chiave di serraggio: 13 [mm]
• Certificazione sismica: C1
• Rondella (diametro esterno x spessore): 16 x 1,6 [mm]
• Profondità di ancoraggio (ridotta): 35 [mm]
• Profondità di ancoraggio (standard): 45 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 45 / 35 [mm]

Riferimenti:

• Codice EAN: 4048962462340
• Codice Fischer: 564609

FAZ II Plus 8/30 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 95 [mm]
• Diametro foro: 8 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 8 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M8 x 58 [mm]
• Filettatura metrica: M8
• Coppia di serraggio: 20 [N·m]
• Spessore fissabile max: 30 [mm]
• Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm]
• Profondità foro min per installazione passante: 85 [mm]
• Spessore fissabile max (ridotto): 40 [mm]
• Spessore fissabile max (standard): 30 [mm]
• Chiave di serraggio: 13 [mm]
• Certificazione sismica: C1
• Rondella (diametro esterno x spessore): 16 x 1,6 [mm]
• Profondità di ancoraggio (ridotta): 35 [mm]
• Profondità di ancoraggio (standard): 45 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 45 / 35 [mm]

Riferimenti:

• Codice EAN: 4048962462357
• Codice Fischer: 564610

FAZ II Plus 8/50 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 115 [mm]
• Diametro foro: 8 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 8 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M8 x 78 [mm]
• Filettatura metrica: M8
• Coppia di serraggio: 20 [N·m]
• Spessore fissabile max: 50 [mm]
• Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm]
• Profondità foro min per installazione passante: 105 [mm]
• Spessore fissabile max (ridotto): 60 [mm]
• Spessore fissabile max (standard): 50 [mm]
• Chiave di serraggio: 13 [mm]
• Certificazione sismica: C1
• Rondella (diametro esterno x spessore): 16 x 1,6 [mm]
• Profondità di ancoraggio (ridotta): 35 [mm]
• Profondità di ancoraggio (standard): 45 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 45 / 35 [mm]

Riferimenti:

• Codice EAN: 4048962462364
• Codice Fischer: 564611

FAZ II Plus 10/10 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 95 [mm]
• Diametro foro: 10 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M10 x 53 [mm]
• Filettatura metrica: M10
• Coppia di serraggio: 45 [N·m]
• Spessore fissabile max: 10 [mm]
• Lunghezza utile hef,stand/hef,red max: 10 / 30 [mm]
• Profondità foro min per installazione passante: 85 [mm]
• Spessore fissabile max (ridotto): 30 [mm]
• Spessore fissabile max (standard): 10 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]

Riferimenti:

• Codice EAN: 4048962462371
• Codice Fischer: 564612

FAZ II Plus 10/20 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 105 [mm]
• Diametro foro: 10 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M10 x 63 [mm]
• Filettatura metrica: M10
• Coppia di serraggio: 45 [N·m]
• Spessore fissabile max: 20 [mm]
• Lunghezza utile hef,stand/hef,red max: 20 / 40 [mm]
• Profondità foro min per installazione passante: 95 [mm]
• Spessore fissabile max (ridotto): 40 [mm]
• Spessore fissabile max (standard): 20 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]

Riferimenti:

• Codice EAN: 4048962462388
• Codice Fischer: 564613

FAZ II Plus 10/30 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 115 [mm]
• Diametro foro: 10 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M10 x 73 [mm]
• Filettatura metrica: M10
• Coppia di serraggio: 45 [N·m]
• Spessore fissabile max: 30 [mm]
• Lunghezza utile hef,stand/hef,red max: 30 / 50 [mm]
• Profondità foro min per installazione passante: 105 [mm]
• Spessore fissabile max (ridotto): 50 [mm]
• Spessore fissabile max (standard): 30 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]

Riferimenti:

• Codice EAN: 4048962462395
• Codice Fischer: 564614

FAZ II Plus 10/50 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 135 [mm]
• Diametro foro: 10 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M10 x 93 [mm]
• Filettatura metrica: M10
• Coppia di serraggio: 45 [N·m]
• Spessore fissabile max: 50 [mm]
• Lunghezza utile hef,stand/hef,red max: 50 / 70 [mm]
• Profondità foro min per installazione passante: 125 [mm]
• Spessore fissabile max (ridotto): 70 [mm]
• Spessore fissabile max (standard): 50 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]

Riferimenti:

• Codice EAN: 4048962462401
• Codice Fischer: 564615

FAZ II Plus 10/70 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 155 [mm]
• Diametro foro: 10 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M10 x 113 [mm]
• Filettatura metrica: M10
• Coppia di serraggio: 45 [N·m]
• Spessore fissabile max: 70 [mm]
• Lunghezza utile hef,stand/hef,red max: 70 / 90 [mm]
• Profondità foro min per installazione passante: 145 [mm]
• Spessore fissabile max (ridotto): 90 [mm]
• Spessore fissabile max (standard): 70 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]

Riferimenti:

• Codice EAN: 4048962462418
• Codice Fischer: 564616

FAZ II Plus 10/100 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 185 [mm]
• Diametro foro: 10 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M10 x 143 [mm]
• Filettatura metrica: M10
• Coppia di serraggio: 45 [N·m]
• Spessore fissabile max: 100 [mm]
• Lunghezza utile hef,stand/hef,red max: 100 / 120 [mm]
• Profondità foro min per installazione passante: 175 [mm]
• Spessore fissabile max (ridotto): 120 [mm]
• Spessore fissabile max (standard): 100 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]

Riferimenti:

• Codice EAN: 4048962462425
• Codice Fischer: 564617

FAZ II Plus 10/160 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 245 [mm]
• Diametro foro: 10 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M10 x 193 [mm]
• Filettatura metrica: M10
• Coppia di serraggio: 45 [N·m]
• Spessore fissabile max: 160 [mm]
• Lunghezza utile hef,stand/hef,red max: 160 / 180 [mm]
• Profondità foro min per installazione passante: 235 [mm]
• Spessore fissabile max (ridotto): 180 [mm]
• Spessore fissabile max (standard): 160 [mm]
• Chiave di serraggio: 17 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 20 x 2 [mm]
• Profondità di ancoraggio (ridotta): 40 [mm]
• Profondità di ancoraggio (standard): 60 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 60 / 40 [mm]

Riferimenti:

• Codice EAN: 4048962462432
• Codice Fischer: 564618

FAZ II Plus 12/10 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 110 [mm]
• Diametro foro: 12 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 12 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M12 x 61 [mm]
• Filettatura metrica: M12
• Coppia di serraggio: 60 [N·m]
• Spessore fissabile max: 10 [mm]
• Lunghezza utile hef,stand/hef,red max: 10 / 30 [mm]
• Profondità foro min per installazione passante: 100 [mm]
• Spessore fissabile max (ridotto): 30 [mm]
• Spessore fissabile max (standard): 10 [mm]
• Chiave di serraggio: 19 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 18 x 2 [mm]
• Profondità di ancoraggio (ridotta): 50 [mm]
• Profondità di ancoraggio (standard): 70 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 70 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962462449
• Codice Fischer: 564619

FAZ II Plus 12/20 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 120 [mm]
• Diametro foro: 12 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 12 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M12 x 71 [mm]
• Filettatura metrica: M12
• Coppia di serraggio: 60 [N·m]
• Spessore fissabile max: 20 [mm]
• Lunghezza utile hef,stand/hef,red max: 20 / 40 [mm]
• Profondità foro min per installazione passante: 110 [mm]
• Spessore fissabile max (ridotto): 40 [mm]
• Spessore fissabile max (standard): 20 [mm]
• Chiave di serraggio: 19 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 18 x 2 [mm]
• Profondità di ancoraggio (ridotta): 50 [mm]
• Profondità di ancoraggio (standard): 70 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 70 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962462456
• Codice Fischer: 564620

FAZ II Plus 12/30 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 130 [mm]
• Diametro foro: 12 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 12 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M12 x 81 [mm]
• Filettatura metrica: M12
• Coppia di serraggio: 60 [N·m]
• Spessore fissabile max: 30 [mm]
• Lunghezza utile hef,stand/hef,red max: 30 / 50 [mm]
• Profondità foro min per installazione passante: 120 [mm]
• Spessore fissabile max (ridotto): 50 [mm]
• Spessore fissabile max (standard): 30 [mm]
• Chiave di serraggio: 19 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 18 x 2 [mm]
• Profondità di ancoraggio (ridotta): 50 [mm]
• Profondità di ancoraggio (standard): 70 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 70 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962462463
• Codice Fischer: 564621

FAZ II Plus 12/50 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 150 [mm]
• Diametro foro: 12 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 12 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M12 x 101 [mm]
• Filettatura metrica: M12
• Coppia di serraggio: 60 [N·m]
• Spessore fissabile max: 50 [mm]
• Lunghezza utile hef,stand/hef,red max: 50 / 70 [mm]
• Profondità foro min per installazione passante: 140 [mm]
• Spessore fissabile max (ridotto): 70 [mm]
• Spessore fissabile max (standard): 50 [mm]
• Chiave di serraggio: 19 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 18 x 2 [mm]
• Profondità di ancoraggio (ridotta): 50 [mm]
• Profondità di ancoraggio (standard): 70 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 70 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962462470
• Codice Fischer: 564622

FAZ II Plus 12/60 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 160 [mm]
• Diametro foro: 12 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 12 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M12 x 111 [mm]
• Filettatura metrica: M12
• Coppia di serraggio: 60 [N·m]
• Spessore fissabile max: 60 [mm]
• Lunghezza utile hef,stand/hef,red max: 60 / 80 [mm]
• Profondità foro min per installazione passante: 150 [mm]
• Spessore fissabile max (ridotto): 100 [mm]
• Spessore fissabile max (standard): 80 [mm]
• Chiave di serraggio: 19 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 18 x 2 [mm]
• Profondità di ancoraggio (ridotta): 50 [mm]
• Profondità di ancoraggio (standard): 70 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 70 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962462487
• Codice Fischer: 564623

FAZ II Plus 12/100 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 200 [mm]
• Diametro foro: 12 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 12 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M12 x 151 [mm]
• Filettatura metrica: M12
• Coppia di serraggio: 60 [N·m]
• Spessore fissabile max: 100 [mm]
• Lunghezza utile hef,stand/hef,red max: 100 / 120 [mm]
• Profondità foro min per installazione passante: 190 [mm]
• Spessore fissabile max (ridotto): 120 [mm]
• Spessore fissabile max (standard): 100 [mm]
• Chiave di serraggio: 19 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 18 x 2 [mm]
• Profondità di ancoraggio (ridotta): 50 [mm]
• Profondità di ancoraggio (standard): 70 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 70 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962462494
• Codice Fischer: 564624

FAZ II Plus 12/160 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2).

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 260 [mm]
• Diametro foro: 12 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 12 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M12 x 186 [mm]
• Filettatura metrica: M12
• Coppia di serraggio: 60 [N·m]
• Spessore fissabile max: 160 [mm]
• Lunghezza utile hef,stand/hef,red max: 160 / 180 [mm]
• Profondità foro min per installazione passante: 250 [mm]
• Spessore fissabile max (ridotto): 180 [mm]
• Spessore fissabile max (standard): 160 [mm]
• Chiave di serraggio: 19 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 18 x 2 [mm]
• Profondità di ancoraggio (ridotta): 50 [mm]
• Profondità di ancoraggio (standard): 70 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 70 / 50 [mm]

Riferimenti:

• Codice EAN: 4048962462500
• Codice Fischer: 564625

FAZ II Plus 16/5 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 128 [mm]
• Diametro foro: 16 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 16 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M16 x 64 [mm]
• Filettatura metrica: M16
• Coppia di serraggio: 110 [N·m]
• Spessore fissabile max: 5 [mm]
• Lunghezza utile hef,stand/hef,red max: 5 / 25 [mm]
• Profondità foro min per installazione passante: 115 [mm]
• Spessore fissabile max (ridotto): 25 [mm]
• Spessore fissabile max (standard): 5 [mm]
• Chiave di serraggio: 24 [mm]
• Certificazione sismica: C1 / C2
• Profondità di ancoraggio (ridotta): 65 [mm]
• Profondità di ancoraggio (standard): 85 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 85 / 65 [mm]

Riferimenti:

• Codice EAN: 4048962462517
• Codice Fischer: 564626

FAZ II Plus 16/25 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 148 [mm]
• Diametro foro: 16 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 16 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M16 x 84 [mm]
• Filettatura metrica: M16
• Coppia di serraggio: 110 [N·m]
• Spessore fissabile max: 25 [mm]
• Lunghezza utile hef,stand/hef,red max: 25 / 45 [mm]
• Profondità foro min per installazione passante: 135 [mm]
• Spessore fissabile max (ridotto): 45 [mm]
• Spessore fissabile max (standard): 25 [mm]
• Chiave di serraggio: 24 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 30 x 3 [mm]
• Profondità di ancoraggio (ridotta): 65 [mm]
• Profondità di ancoraggio (standard): 85 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 85 / 65 [mm]

Riferimenti:

• Codice EAN: 4048962462524
• Codice Fischer: 564627

FAZ II Plus 16/50 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 173 [mm]
• Diametro foro: 16 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 16 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M16 x 109 [mm]
• Filettatura metrica: M16
• Coppia di serraggio: 110 [N·m]
• Spessore fissabile max: 50 [mm]
• Lunghezza utile hef,stand/hef,red max: 50 / 70 [mm]
• Profondità foro min per installazione passante: 160 [mm]
• Spessore fissabile max (ridotto): 70 [mm]
• Spessore fissabile max (standard): 50 [mm]
• Chiave di serraggio: 24 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 30 x 3 [mm]
• Profondità di ancoraggio (ridotta): 65 [mm]
• Profondità di ancoraggio (standard): 85 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 85 / 65 [mm]

Riferimenti:

• Codice EAN: 4048962462531
• Codice Fischer: 564628

FAZ II Plus 16/60 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 183 [mm]
• Diametro foro: 16 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 16 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M16 x 119 [mm]
• Filettatura metrica: M16
• Coppia di serraggio: 110 [N·m]
• Spessore fissabile max: 60 [mm]
• Lunghezza utile hef,stand/hef,red max: 60 / 80 [mm]
• Profondità foro min per installazione passante: 170 [mm]
• Spessore fissabile max (ridotto): 80 [mm]
• Spessore fissabile max (standard): 60 [mm]
• Chiave di serraggio: 24 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 30 x 3 [mm]
• Profondità di ancoraggio (ridotta): 65 [mm]
• Profondità di ancoraggio (standard): 85 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 85 / 65 [mm]

Riferimenti:

• Codice EAN: 4048962462548
• Codice Fischer: 564629

FAZ II Plus 16/100 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 223 [mm]
• Diametro foro: 16 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 16 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M16 x 159 [mm]
• Filettatura metrica: M16
• Coppia di serraggio: 110 [N·m]
• Spessore fissabile max: 100 [mm]
• Lunghezza utile hef,stand/hef,red max: 100 / 120 [mm]
• Profondità foro min per installazione passante: 210 [mm]
• Spessore fissabile max (ridotto): 120 [mm]
• Spessore fissabile max (standard): 100 [mm]
• Chiave di serraggio: 24 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 30 x 3 [mm]
• Profondità di ancoraggio (ridotta): 65 [mm]
• Profondità di ancoraggio (standard): 85 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 85 / 65 [mm]

Riferimenti:

• Codice EAN: 4048962462555
• Codice Fischer: 564630

FAZ II Plus 20/30 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 172 [mm]
• Diametro foro: 20 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 20 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M20 x 54 [mm]
• Filettatura metrica: M20
• Coppia di serraggio: 200 [N·m]
• Spessore fissabile max: 30 [mm]
• Lunghezza utile hef,stand/hef,red max: 30 / - [mm]
• Profondità foro min per installazione passante: 155 [mm]
• Spessore fissabile max (standard): 30 [mm]
• Chiave di serraggio: 30 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 37 x 3 [mm]
• Profondità di ancoraggio (standard): 100 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 100 / - [mm]

Riferimenti:

• Codice EAN: 4048962462562
• Codice Fischer: 564631

FAZ II Plus 20/60 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 202 [mm]
• Diametro foro: 20 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 20 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M20 x 84 [mm]
• Filettatura metrica: M20
• Coppia di serraggio: 200 [N·m]
• Spessore fissabile max: 60 [mm]
• Lunghezza utile hef,stand/hef,red max: 60 / - [mm]
• Profondità foro min per installazione passante: 185 [mm]
• Spessore fissabile max (standard): 60 [mm]
• Chiave di serraggio: 30 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 37 x 3 [mm]
• Profondità di ancoraggio (standard): 100 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 100 / - [mm]

Riferimenti:

• Codice EAN: 4048962462579
• Codice Fischer: 564632

FAZ II Plus 24/30 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 205 [mm]
• Diametro foro: 24 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 24 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M24 x 58 [mm]
• Filettatura metrica: M24
• Coppia di serraggio: 270 [N·m]
• Spessore fissabile max: 30 [mm]
• Lunghezza utile hef,stand/hef,red max: 30 / - [mm]
• Profondità foro min per installazione passante: 185 [mm]
• Spessore fissabile max (standard): 30 [mm]
• Chiave di serraggio: 36 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 44 x 4 [mm]
• Profondità di ancoraggio (standard): 125 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 125 / - [mm]

Riferimenti:

• Codice EAN: 4048962462586
• Codice Fischer: 564633

FAZ II Plus 24/60 R - L'ancorante metallico a battere e a espansione in acciaio inossidabile con classe di resistenza alla corrosione CRC III ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche (categoria di prestazione C1 e C2) e dinamiche.

• L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
• Il FAZ II Plus R è certificato per categoria di prestazione sismica C1 e C2 per i diametri da M10 a M24 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
• L'ETA 20/0897 certifica il FAZ II Plus R per carichi dinamici per i diametri M16-M20-M24 con l'impiego del Dynamic Set.
• Installazione rapida senza bisogno di pulire il foro (da M8 fino a M24) come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
• La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus R (M10-M12-M16) una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.

• FAZ II Plus R è idoneo per installazione passante e non passante ed è anche idoneo per installazione distanziata grazie alla lunga filettatura.
• L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
• In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
• In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus R ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
• In presenza di azione dinamica ciclica di fatica, è obbligatorio usare il "Dynamic Set", riempendo lo spazio anulare con resina con resistenza a compressione ≥ 50 N/mm² (per es. FIS V Plus, FIS EM Plus, FIS HB e FIS SB).

• Lunghezza dell'ancorante: 235 [mm]
• Diametro foro: 24 [mm]
• Protezione antincendio: Sì
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 24 [mm]
• Materiale: acciaio inossidabile
• Resistenza al fuoco: R120
• Filettatura: M24 x 88 [mm]
• Filettatura metrica: M24
• Coppia di serraggio: 270 [N·m]
• Spessore fissabile max: 60 [mm]
• Lunghezza utile hef,stand/hef,red max: 60 / - [mm]
• Profondità foro min per installazione passante: 215 [mm]
• Spessore fissabile max (standard): 60 [mm]
• Chiave di serraggio: 36 [mm]
• Certificazione sismica: C1 / C2
• Rondella (diametro esterno x spessore): 44 x 4 [mm]
• Profondità di ancoraggio (standard): 125 [mm]
• Profondità di ancoraggio hef,stand/hef,red: 125 / - [mm]

Riferimenti:

• Codice EAN: 4048962462593
• Codice Fischer: 564634
