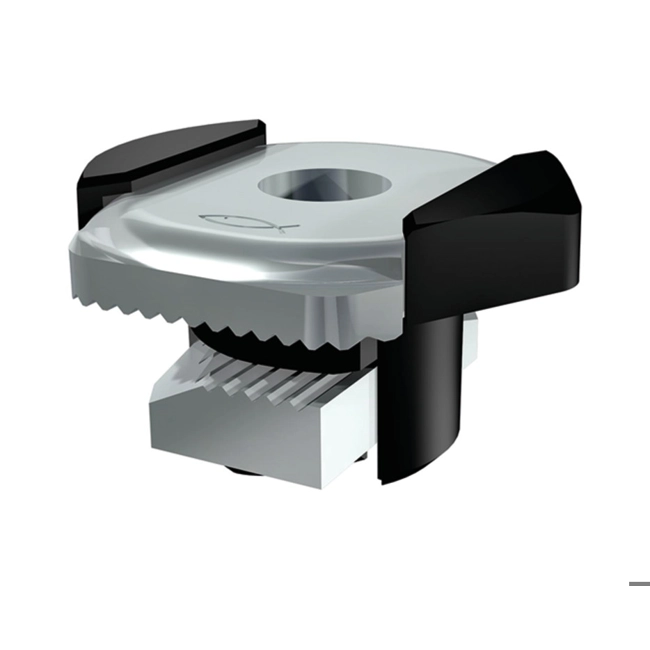

Dado ad aggancio rapido FSM 31 Clix M

FSM Clix M 6 - Dado ad aggancio rapido per una veloce installazione nei profili FLS

• La geometria della molla del dado FSM Clix M si innesta perfettamente all'interno del profilo permettendo così un facile e sicuro aggiustamento in fase di installazione.
• La zigrinatura nel dado consente un posizionamento preciso ed una tenuta sicura nel profilato FLS.
• L'installazione dell'elemento mediante rotazione di 90° consente la post-installazione in profilati già montati risparmiando tempo e denaro.
• La geometria della rondella superiore del dado FSM Clix M facilita la rotazione a 90° dell'elemento consentendo un'installazione precisa e sicura.

• FSM Clix M è idoneo per connettere collari per tubi con barre filettate ai profili FLS.
• Il dado può essere inserito in qualsiasi punto della rotaia, anche per applicazioni in retrofit.

• FSM Clix M è idoneo per connettere collari per tubi con barre filettate ai profili FLS.
• Il dado può essere inserito in qualsiasi punto della rotaia, anche per applicazioni in retrofit.

• Filettatura: M6
• Filettatura: 6 [mm]
• Coppia di serraggio: 8 [N·m]
• Carico raccomandato a taglio max: 1 [kN]
• Chiave di serraggio: 10 [mm]
• Carico a taglio raccomandato max. per FLS 17 / 1.0 e FLS 30 / 1.0: 1.5 [kN]
• Carico a taglio raccomandato max. per FLS 37 / 1.2: 2 [kN]

Riferimenti:

• Codice EAN: 4048962265125
• Codice Fischer: 538650

FSM Clix M 8 - Dado ad aggancio rapido per una veloce installazione nei profili FLS

• La geometria della molla del dado FSM Clix M si innesta perfettamente all'interno del profilo permettendo così un facile e sicuro aggiustamento in fase di installazione.
• La zigrinatura nel dado consente un posizionamento preciso ed una tenuta sicura nel profilato FLS.
• L'installazione dell'elemento mediante rotazione di 90° consente la post-installazione in profilati già montati risparmiando tempo e denaro.
• La geometria della rondella superiore del dado FSM Clix M facilita la rotazione a 90° dell'elemento consentendo un'installazione precisa e sicura.

• FSM Clix M è idoneo per connettere collari per tubi con barre filettate ai profili FLS.
• Il dado può essere inserito in qualsiasi punto della rotaia, anche per applicazioni in retrofit.

• FSM Clix M è idoneo per connettere collari per tubi con barre filettate ai profili FLS.
• Il dado può essere inserito in qualsiasi punto della rotaia, anche per applicazioni in retrofit.

• Filettatura: M8
• Coppia di serraggio: 8 [N·m]
• Carico raccomandato a taglio max: 1 [kN]
• Chiave di serraggio: 13 [mm]
• Carico a taglio raccomandato max. per FLS 17 / 1.0 e FLS 30 / 1.0: 1.5 [kN]
• Carico a taglio raccomandato max. per FLS 37 / 1.2: 2 [kN]

Riferimenti:

• Codice EAN: 4048962265132
• Codice Fischer: 538651

FSM Clix M 10 - Dado ad aggancio rapido per una veloce installazione nei profili FLS

• La geometria della molla del dado FSM Clix M si innesta perfettamente all'interno del profilo permettendo così un facile e sicuro aggiustamento in fase di installazione.
• La zigrinatura nel dado consente un posizionamento preciso ed una tenuta sicura nel profilato FLS.
• L'installazione dell'elemento mediante rotazione di 90° consente la post-installazione in profilati già montati risparmiando tempo e denaro.
• La geometria della rondella superiore del dado FSM Clix M facilita la rotazione a 90° dell'elemento consentendo un'installazione precisa e sicura.

• FSM Clix M è idoneo per connettere collari per tubi con barre filettate ai profili FLS.
• Il dado può essere inserito in qualsiasi punto della rotaia, anche per applicazioni in retrofit.

• FSM Clix M è idoneo per connettere collari per tubi con barre filettate ai profili FLS.
• Il dado può essere inserito in qualsiasi punto della rotaia, anche per applicazioni in retrofit.

• Filettatura: M10
• Filettatura: 10 [mm]
• Coppia di serraggio: 8 [N·m]
• Carico raccomandato a taglio max: 1 [kN]
• Chiave di serraggio: 17 [mm]
• Carico a taglio raccomandato max. per FLS 17 / 1.0 e FLS 30 / 1.0: 1.5 [kN]
• Carico a taglio raccomandato max. per FLS 37 / 1.2: 2 [kN]

Riferimenti:

• Codice EAN: 4048962265149
• Codice Fischer: 538652
