Dado ad aggancio preposizionabile FCN Clix P e FCN Clix M

FCN CLIX P 6 - Dado per il collegamento semplice e rapido nei profili FUS

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• Spessore del foglio di alluminio: 10 [N·m]
• Report di prova al fuoco: No
• Filettatura: M6
• Filettatura: 6 [mm]
• Carico raccomandato a taglio max: 1 [kN]
• Carico raccomandato a taglio max: 3 [kN]
• Carico raccomandato a taglio max: 3 [kN]
• Spessore: 6 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 2.5 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 3 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 3 [kN]

Riferimenti:

• Codice EAN: 4048962423587
• Codice Fischer: 559757

FCN CLIX P 8 - Dado per il collegamento semplice e rapido nei profili FUS

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• Spessore del foglio di alluminio: 20 [N·m]
• Report di prova al fuoco: No
• Filettatura: M8
• Filettatura: 8 [mm]
• Carico raccomandato a taglio max: 2 [kN]
• Carico raccomandato a taglio max: 4 [kN]
• Carico raccomandato a taglio max: 4 [kN]
• Spessore: 6 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 3 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 4 [kN]

Riferimenti:

• Codice EAN: 4048962423594
• Codice Fischer: 559758

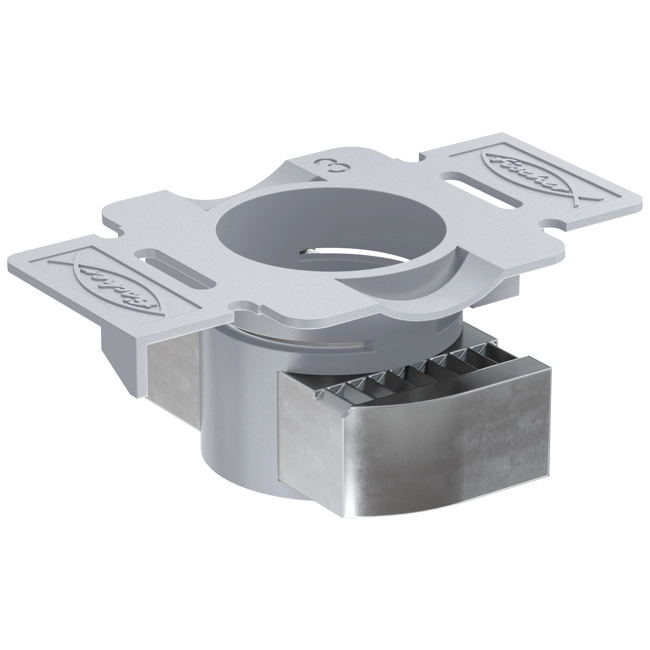

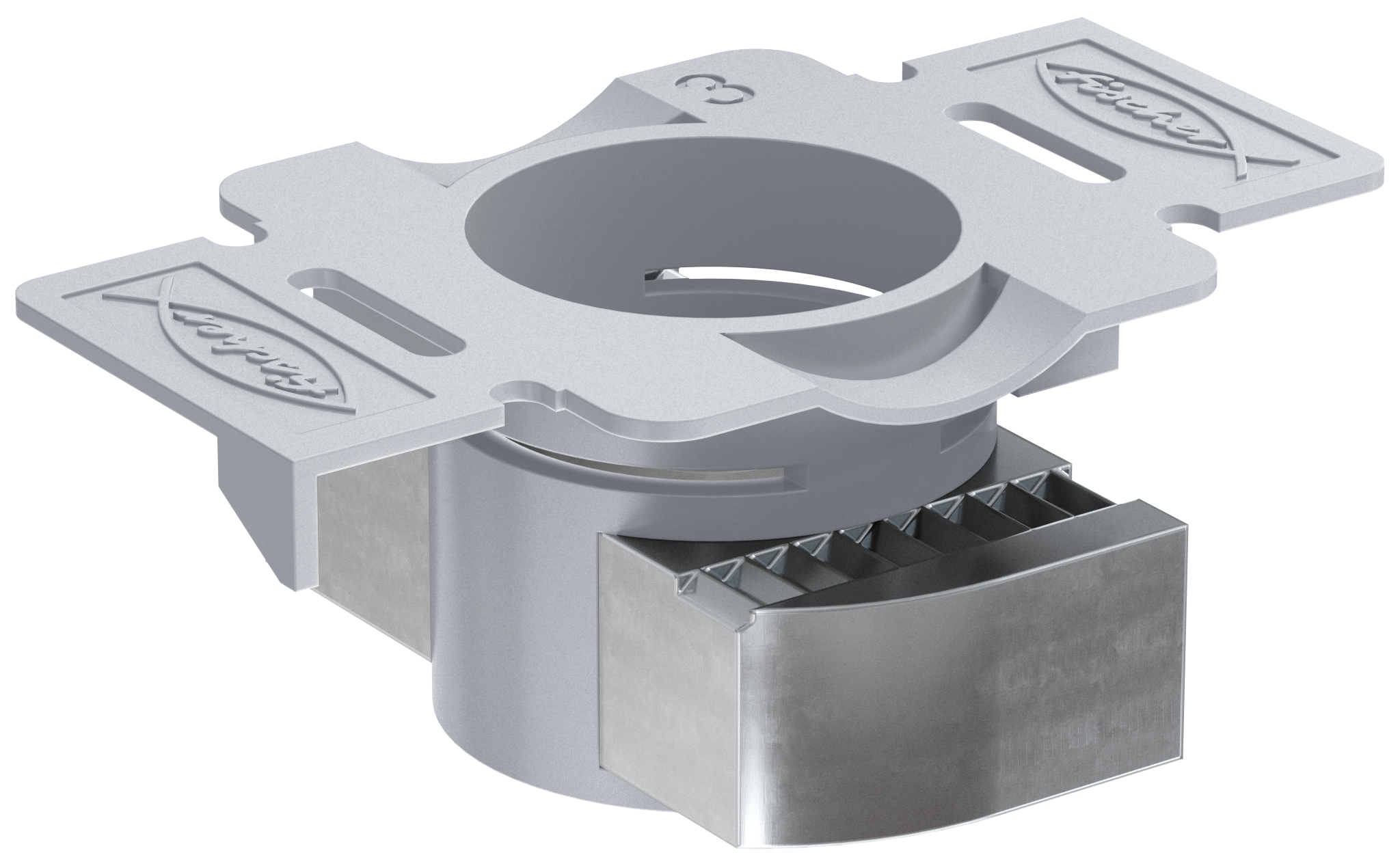

FCN CLIX P 10 - Dado per il collegamento semplice e rapido nei profili FUS

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• Spessore del foglio di alluminio: 40 [N·m]
• Report di prova al fuoco: Sì
• Filettatura: M10
• Filettatura: 10 [mm]
• Carico raccomandato a taglio max: 2.5 [kN]
• Carico raccomandato a taglio max: 5 [kN]
• Carico raccomandato a taglio max: 8 [kN]
• Spessore: 8 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 5 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 8 [kN]

Riferimenti:

• Codice EAN: 4048962423600
• Codice Fischer: 559759

FCN CLIX P 12 - Dado per il collegamento semplice e rapido nei profili FUS

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• Spessore del foglio di alluminio: 50 [N·m]
• Report di prova al fuoco: Sì
• Filettatura: M12
• Filettatura: 12 [mm]
• Carico raccomandato a taglio max: 3 [kN]
• Carico raccomandato a taglio max: 5 [kN]
• Carico raccomandato a taglio max: 8 [kN]
• Spessore: 9.5 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 5 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 8 [kN]

Riferimenti:

• Codice EAN: 4048962423617
• Codice Fischer: 559760

FCN CLIX M 6 - Dado per il collegamento semplice e rapido nei profili FUS

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• Permeabilità all'aria: 5 [N·m]
• Report di prova al fuoco: No
• Filettatura: M6
• Filettatura: 6 [mm]
• Spessore: 6 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 2.5 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 3 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 3 [kN]

Riferimenti:

• Codice EAN: 4048962423624
• Codice Fischer: 559761

FCN CLIX M 8 - Dado per il collegamento semplice e rapido nei profili FUS

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• Permeabilità all'aria: 10 [N·m]
• Report di prova al fuoco: No
• Filettatura: M8
• Spessore: 6 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 3 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 4 [kN]

Riferimenti:

• Codice EAN: 4048962423631
• Codice Fischer: 559762

FCN CLIX M 10 - Dado per il collegamento semplice e rapido nei profili FUS

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• Permeabilità all'aria: 15 [N·m]
• Report di prova al fuoco: Sì
• Filettatura: M10
• Filettatura: 10 [mm]
• Spessore: 8 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 5 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 8 [kN]

Riferimenti:

• Codice EAN: 4048962423648
• Codice Fischer: 559763

FCN CLIX M 12 - Dado per il collegamento semplice e rapido nei profili FUS

• La geometria del dado consente una installazione rapida e semplice nel profilato.
• L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
• Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
• La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
• L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
• I dadi possono essere installati a posteriori nel profilo.
• I dadi consentono di preposizionare e regolare gli elementi prima del serraggio.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• FCN Clix P è idoneo per connettere i binari FUS.
• FCN Clix M è idoneo per connettere collari per tubi con barre filettate e tramite spine filettate.

• Permeabilità all'aria: 20 [N·m]
• Report di prova al fuoco: Sì
• Filettatura: M12
• Filettatura: 12 [mm]
• Spessore: 9.5 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 5 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 8 [kN]

Riferimenti:

• Codice EAN: 4048962423655
• Codice Fischer: 559764
