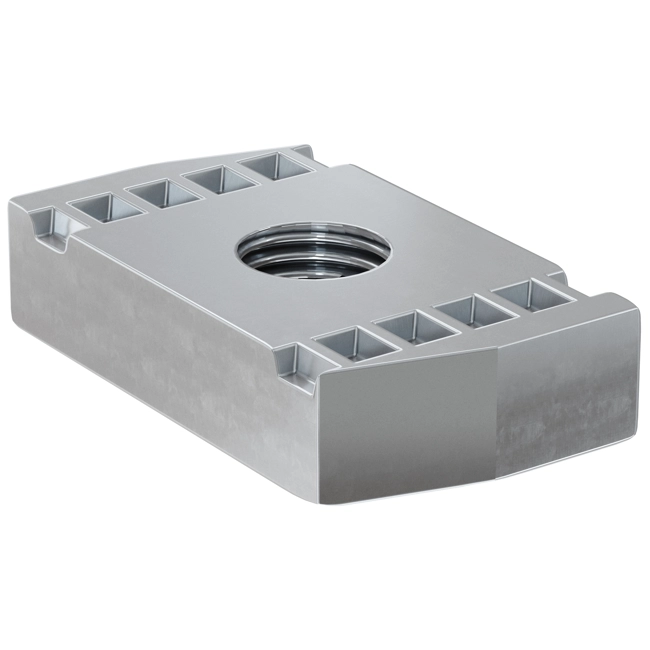

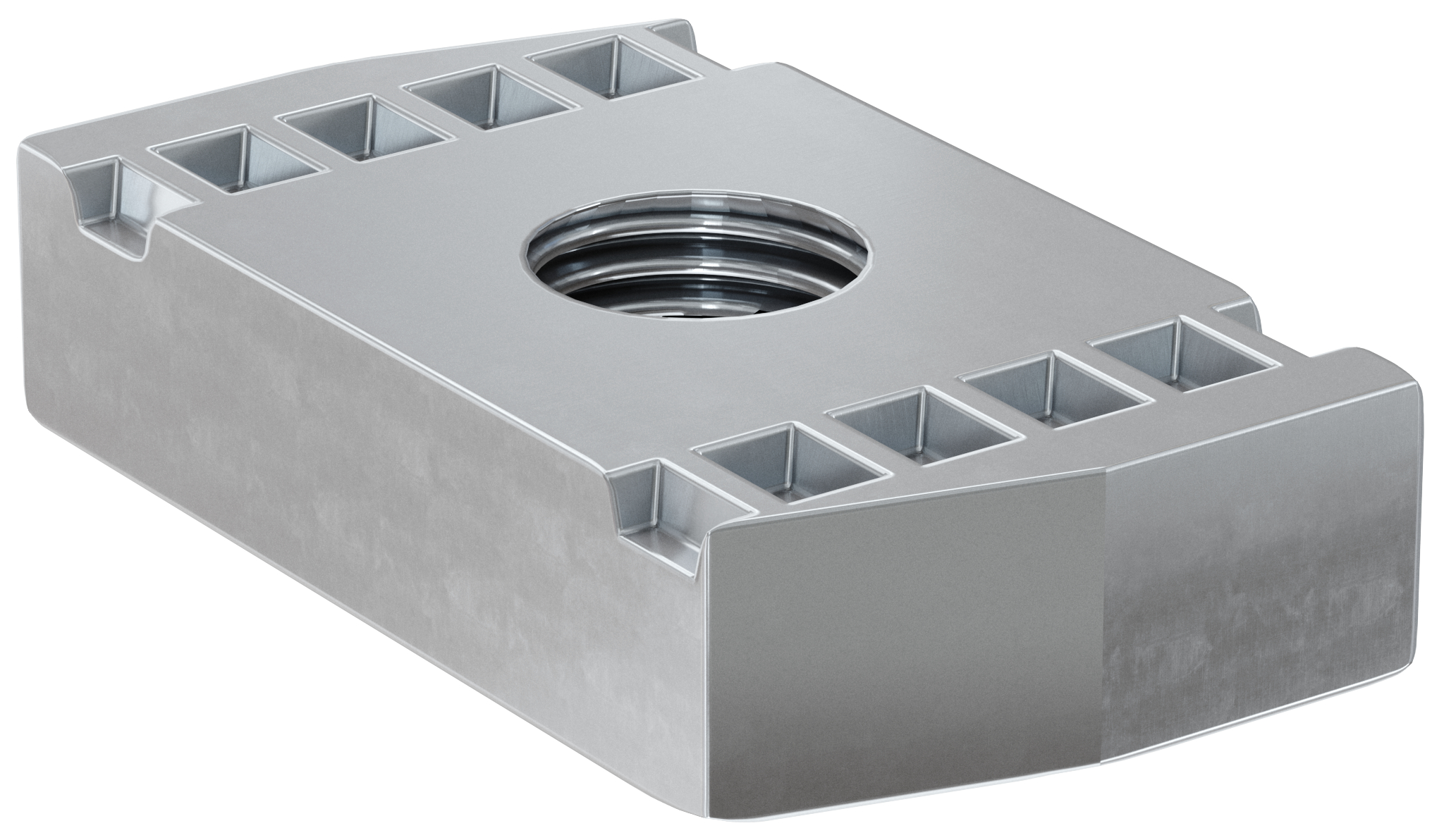

Dado a rombo FCN

FCN 6 - Dado a rombo FCN

• La zigrinatura nel dado fornisce una presa sicura nel profilato FUS.

• Zincatura: Zincatura a freddo, min 5 µm

• Semplice dado a rombo per il fissaggio di elementi su profili FUS.
• FCN è idoneo per la connessione anche dei collari per tubazioni su profili FUS.

• Semplice dado a rombo per il fissaggio di elementi su profili FUS.
• FCN è idoneo per la connessione anche dei collari per tubazioni su profili FUS.

• Spessore del foglio di alluminio: 10 [N·m]
• Filettatura: M6
• Filettatura: 6 [mm]
• Lunghezza: 35 [mm]
• Carico raccomandato a taglio max: 1 [kN]
• Carico raccomandato a taglio max: 1 [kN]
• Carico a taglio raccomandato max. per FUS 2,0 / 2,5 mm: 1 [kN]
• Spessore: 6 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 2.5 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 3 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 3 [kN]

Riferimenti:

• Codice EAN: 4006209774052
• Codice Fischer: 77405

FCN 8 - Dado a rombo FCN

• La zigrinatura nel dado fornisce una presa sicura nel profilato FUS.

• Zincatura: Zincatura a freddo, min 5 µm

• Semplice dado a rombo per il fissaggio di elementi su profili FUS.
• FCN è idoneo per la connessione anche dei collari per tubazioni su profili FUS.

• Semplice dado a rombo per il fissaggio di elementi su profili FUS.
• FCN è idoneo per la connessione anche dei collari per tubazioni su profili FUS.

• Spessore del foglio di alluminio: 20 [N·m]
• Filettatura: M8
• Lunghezza: 35 [mm]
• Carico raccomandato a taglio max: 2 [kN]
• Carico raccomandato a taglio max: 1.5 [kN]
• Carico a taglio raccomandato max. per FUS 2,0 / 2,5 mm: 2 [kN]
• Spessore: 6 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 3 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 4 [kN]

Riferimenti:

• Codice EAN: 4006209774076
• Codice Fischer: 77407

FCN 10 - Dado a rombo FCN

• La zigrinatura nel dado fornisce una presa sicura nel profilato FUS.

• Zincatura: Zincatura a freddo, min 5 µm

• Semplice dado a rombo per il fissaggio di elementi su profili FUS.
• FCN è idoneo per la connessione anche dei collari per tubazioni su profili FUS.

• Semplice dado a rombo per il fissaggio di elementi su profili FUS.
• FCN è idoneo per la connessione anche dei collari per tubazioni su profili FUS.

• Spessore del foglio di alluminio: 40 [N·m]
• Filettatura: M10
• Filettatura: 10 [mm]
• Lunghezza: 35 [mm]
• Carico raccomandato a taglio max: 2.5 [kN]
• Carico raccomandato a taglio max: 2 [kN]
• Carico a taglio raccomandato max. per FUS 2,0 / 2,5 mm: 2.5 [kN]
• Spessore: 8 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 5 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 8 [kN]

Riferimenti:

• Codice EAN: 4006209774090
• Codice Fischer: 77409

FCN 12 - Dado a rombo FCN

• La zigrinatura nel dado fornisce una presa sicura nel profilato FUS.

• Zincatura: Zincatura a freddo, min 5 µm

• Semplice dado a rombo per il fissaggio di elementi su profili FUS.
• FCN è idoneo per la connessione anche dei collari per tubazioni su profili FUS.

• Semplice dado a rombo per il fissaggio di elementi su profili FUS.
• FCN è idoneo per la connessione anche dei collari per tubazioni su profili FUS.

• Spessore del foglio di alluminio: 50 [N·m]
• Per profilo: 41/21 + 41/41
• Filettatura: M12
• Filettatura: 12 [mm]
• Lunghezza: 35 [mm]
• Carico raccomandato a taglio max: 2.5 [kN]
• Carico raccomandato a taglio max: 2 [kN]
• Carico a taglio raccomandato max. per FUS 2,0 / 2,5 mm: 2.5 [kN]
• Spessore: 9 [mm]
• Carico max raccomandato a trazione per FUS 1,5 mm: 4 [kN]
• Carico max raccomandato a trazione per FUS 2,0 mm: 5 [kN]
• Carico max raccomandato a trazione per FUS 2,5 mm: 8 [kN]

Riferimenti:

• Codice EAN: 4006209774113
• Codice Fischer: 77411
