Connettore Solaio Collaborante CSC 45

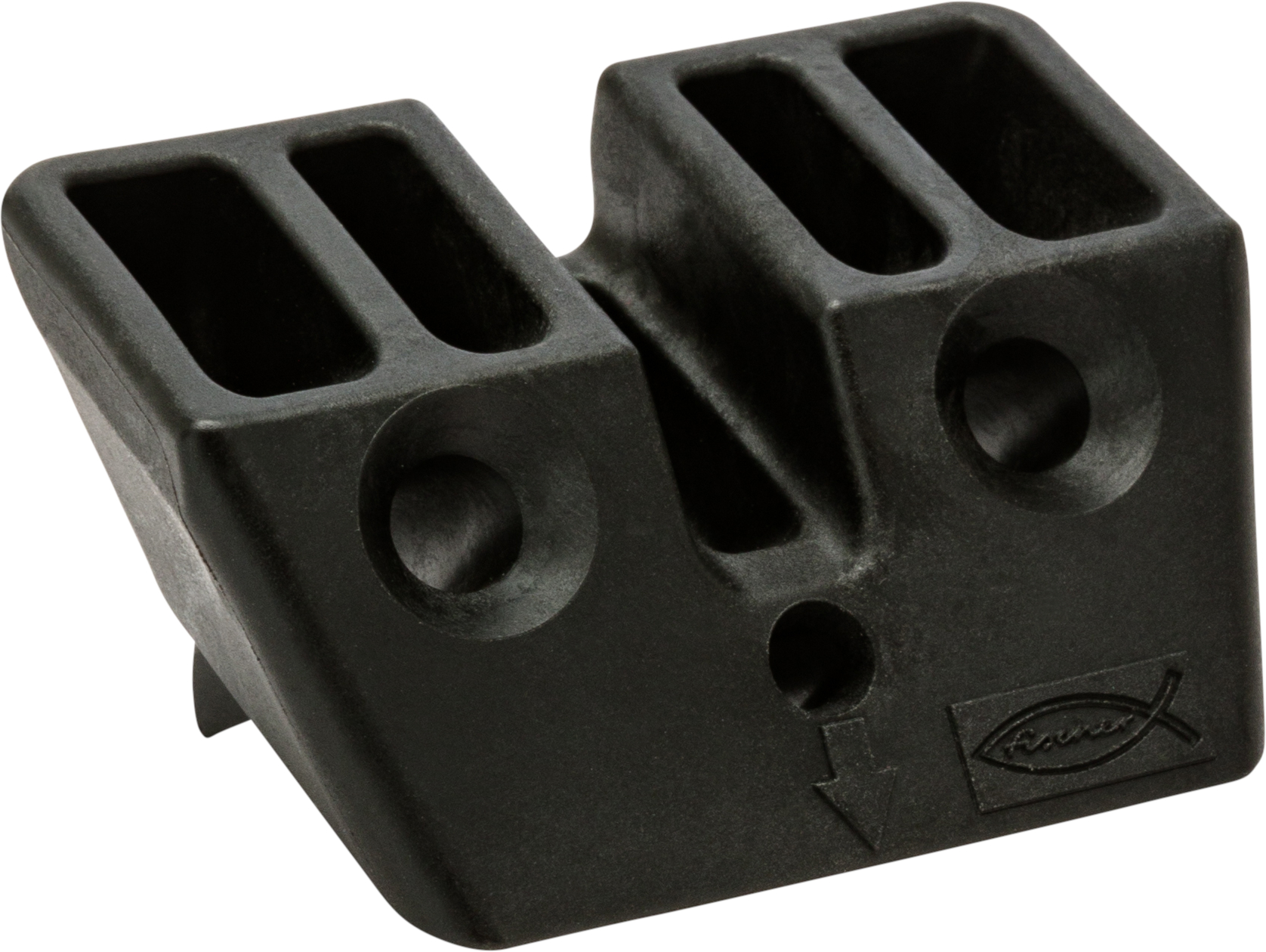

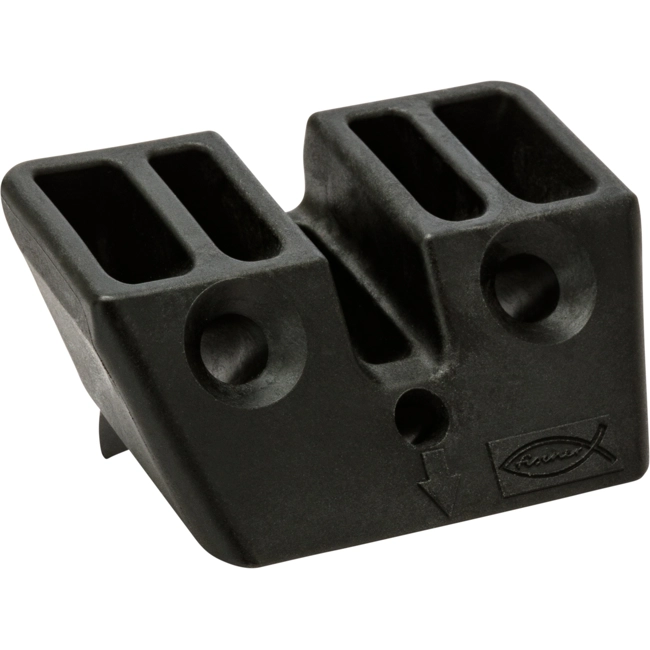

CSC 45 Connettore Solaio - Il connettore a taglio per solai misti in legno-calcestruzzo di nuova costruzione o per il consolidamento dei solai in legno esistenti

• Il connettore CSC 45 non necessita di preforo e riduce il numero di punti di connessione su ogni trave rispetto ai sistemi esistenti, permettendo un'applicazione estremamente rapida.
• Il nylon PA6 rinforzato con fibra di vetro garantisce la massima resistenza e durata nel tempo.
• L'uso del connettore CSC 45 incrementa i carichi a taglio del 15% rispetto all'uso delle sole viti.
• Per il dimensionamento delle connessioni con viti fra elementi strutturali in legno è disponibile il software fischer FiXperience.
• I dentini perforanti di posizionamento presenti nella parte inferiore del connettore CSC 45 lo bloccano al supporto in legno e facilitano l'inserimento delle viti.
• Due fori guida garantiscono l'inclinazione a 45° delle viti e la precisa profondità di inserimento nella trave
• La scanalatura centrale permette il sostegno della rete elettrosaldata. Nessuna necessità di legatura.
• La sagoma a sottosquadro assicura una forte presa nella soletta in calcestruzzo, eliminando il rischio di distacco o sollevamento della trave.

• Rinforzo e irrigidimento di solai nuovi ed esistenti con cappa collaborante in calcestruzzo normale o alleggerito, in presenza o assenza di tavolato di interposizione.
• Adeguamento sismico di edifici con solaio in legno.

• Rinforzo e irrigidimento di solai nuovi ed esistenti con cappa collaborante in calcestruzzo normale o alleggerito, in presenza o assenza di tavolato di interposizione.
• Adeguamento sismico di edifici con solaio in legno.

• Posizionare il connettore CSC 45 in corrispondenza della mezzeria della trave in legno, rispettando il corretto passo (min/max) di dimensionamento.
• Bloccare i connettori CSC 45 usando un martello. I dentini perforanti stabilizzano il connettore sull'elemento ligneo sottostante.

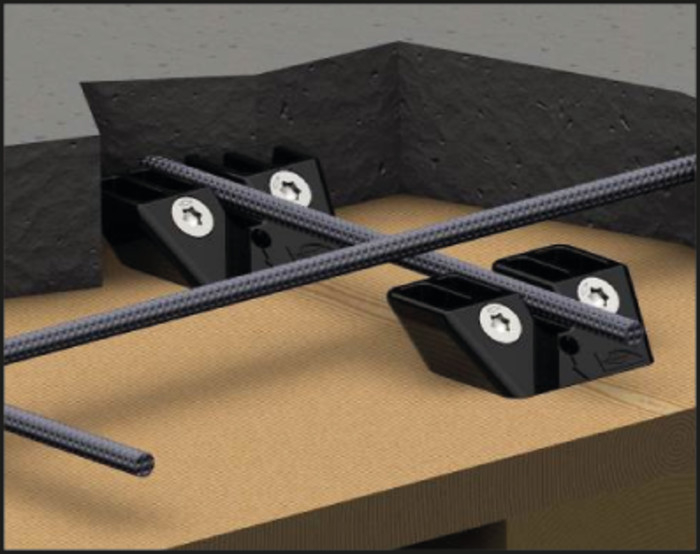

• Avvitare le 2 viti testa svasata piana diam. 8 mm (fischer PowerFast o PowerFull) utilizzando i fori guida inclinati a 45° fino alla precisa battuta indicata degli alloggiamenti svasati.

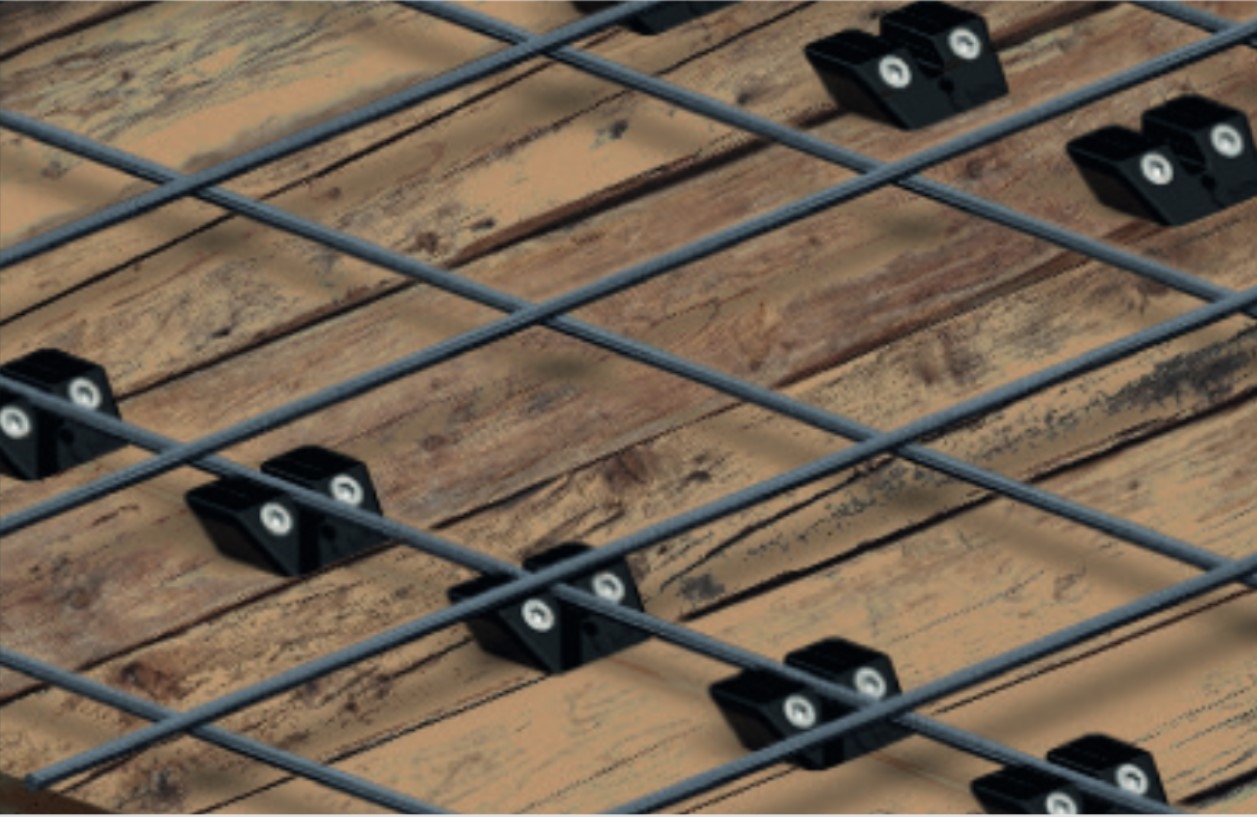

• Posizionare la rete elettro-saldata di armatura del solaio utilizzando dove possibile la scanalatura centrale del connettore CSC 45.
• Eseguire il getto di calcestruzzo fino allo spessore di dimensionamento.

Riferimenti:

• Codice EAN: 8001132112588
• Codice Fischer: 570088
