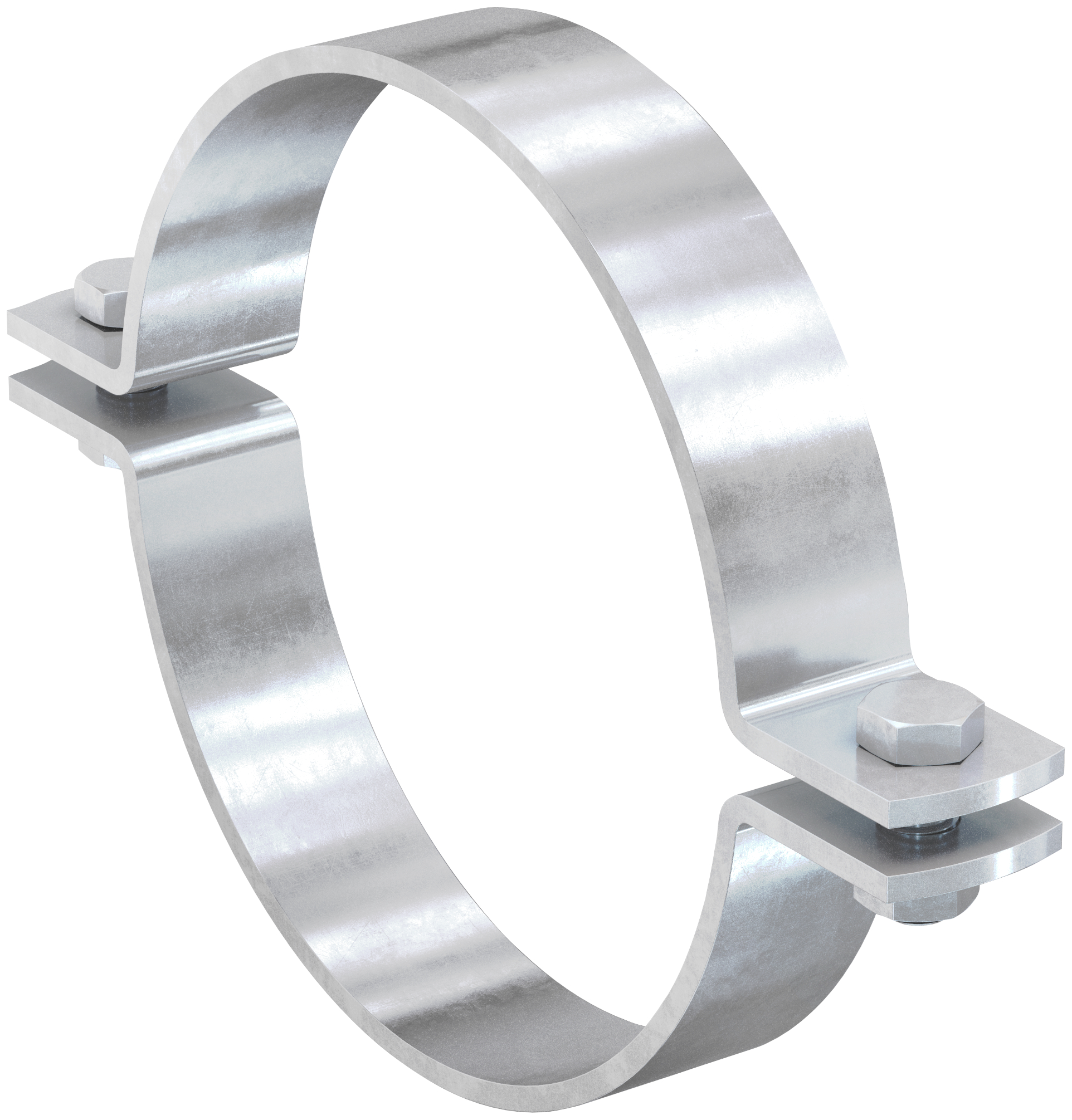

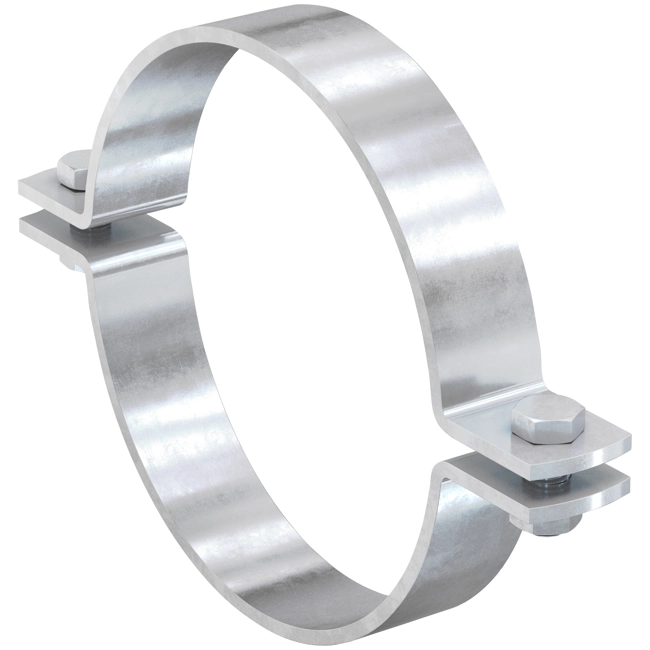

Collare pesante FMFSC

FMFSC 25 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.

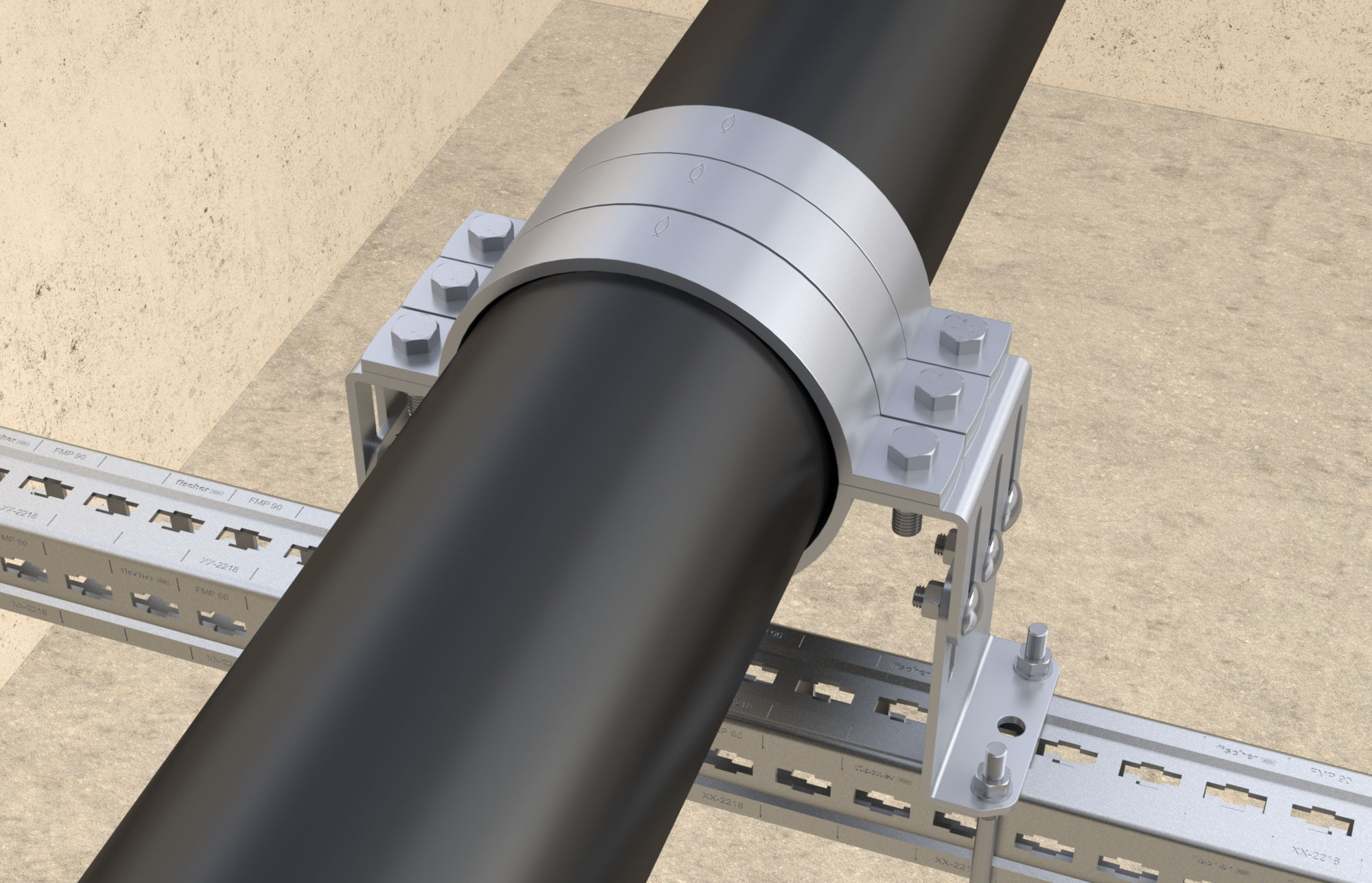

• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.

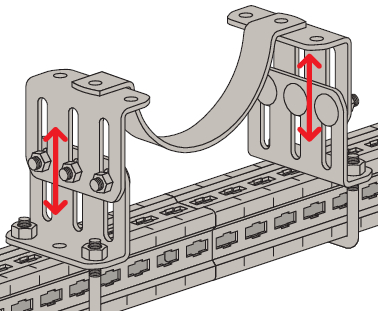

• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

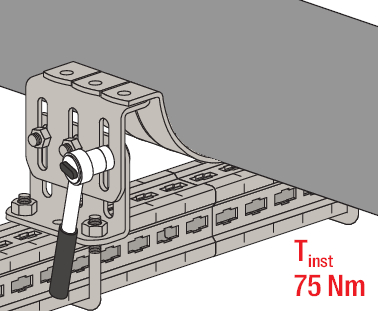

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.

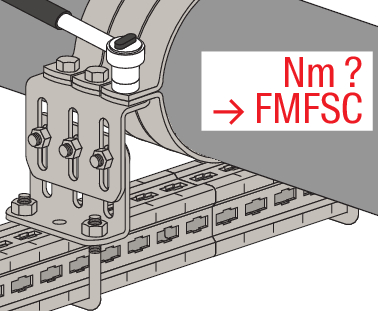

• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M10
• Larghezza: 102 [mm]
• Larghezza B1: 72 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 5 [mm]
• Coppia di serraggio: 30 [N·m]
• Dimensione nominale: 1 [in]
• Range di serraggio: 34 [mm]
• Range di serraggio: 34 [mm]
• Spessore fascia collare: 5 [mm]
• Vite di bloccaggio: M10

Riferimenti:

• Codice EAN: 4048962339703
• Codice Fischer: 547905

FMFSC 32 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M10
• Larghezza: 112 [mm]
• Larghezza B1: 82 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 5 [mm]
• Coppia di serraggio: 30 [N·m]
• Dimensione nominale: 1 1/4 [in]
• Range di serraggio: 43 [mm]
• Range di serraggio: 43 [mm]
• Spessore fascia collare: 5 [mm]
• Vite di bloccaggio: M10

Riferimenti:

• Codice EAN: 4048962339710
• Codice Fischer: 547906

FMFSC 40 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M10
• Larghezza: 118 [mm]
• Larghezza B1: 88 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 5 [mm]
• Coppia di serraggio: 30 [N·m]
• Dimensione nominale: 1 1/2 [in]
• Range di serraggio: 49 [mm]
• Range di serraggio: 49 [mm]
• Spessore fascia collare: 5 [mm]
• Vite di bloccaggio: M10

Riferimenti:

• Codice EAN: 4048962339727
• Codice Fischer: 547907

FMFSC 50 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M12
• Larghezza: 144 [mm]
• Larghezza B1: 108 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 6 [mm]
• Coppia di serraggio: 50 [N·m]
• Dimensione nominale: 2 [in]
• Range di serraggio: 61 [mm]
• Range di serraggio: 61 [mm]
• Spessore fascia collare: 6 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962339741
• Codice Fischer: 547909

FMFSC 65 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M12
• Larghezza: 158 [mm]
• Larghezza B1: 122 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 6 [mm]
• Coppia di serraggio: 50 [N·m]
• Dimensione nominale: 2 1/2 [in]
• Range di serraggio: 77 [mm]
• Range di serraggio: 77 [mm]
• Spessore fascia collare: 6 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962339758
• Codice Fischer: 547910

FMFSC 80 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M12
• Larghezza: 172 [mm]
• Larghezza B1: 136 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 6 [mm]
• Coppia di serraggio: 50 [N·m]
• Dimensione nominale: 3 [in]
• Range di serraggio: 89 [mm]
• Range di serraggio: 89 [mm]
• Spessore fascia collare: 6 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962339765
• Codice Fischer: 547911

FMFSC 100 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M16
• Larghezza: 220 [mm]
• Larghezza B1: 172 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 8 [mm]
• Coppia di serraggio: 100 [N·m]
• Dimensione nominale: 4 [in]
• Range di serraggio: 115 [mm]
• Range di serraggio: 115 [mm]
• Spessore fascia collare: 8 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962339789
• Codice Fischer: 547913

FMFSC 125 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M16
• Larghezza: 252 [mm]
• Larghezza B1: 204 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 8 [mm]
• Coppia di serraggio: 100 [N·m]
• Dimensione nominale: 5 [in]
• Range di serraggio: 140 [mm]
• Range di serraggio: 140 [mm]
• Spessore fascia collare: 8 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962339802
• Codice Fischer: 547915

FMFSC 150 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M16
• Larghezza: 280 [mm]
• Larghezza B1: 232 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 8 [mm]
• Coppia di serraggio: 100 [N·m]
• Dimensione nominale: 6 [in]
• Range di serraggio: 169 [mm]
• Range di serraggio: 169 [mm]
• Spessore fascia collare: 8 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962339826
• Codice Fischer: 547918

FMFSC 200 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M16
• Larghezza: 332 [mm]
• Larghezza B1: 284 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 8 [mm]
• Coppia di serraggio: 100 [N·m]
• Dimensione nominale: 8 [in]
• Range di serraggio: 220 [mm]
• Range di serraggio: 220 [mm]
• Spessore fascia collare: 8 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962339833
• Codice Fischer: 547919

FMFSC 250/50 - Collare per il fissaggio antisismico di tubazioni.

• Il collare pesante FMFSC è la soluzione economica, in acciaio zincato a caldo e senza guarnizione in gomma, per il controventamento antisimico di condotte con diametro fino a DN 250. Il collare può essere utilizzato anche per altre applicazioni, ad esempio nei punti fissi.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Fissaggio di condotte pesanti fino a DN 250.
• Può essere utilizzato in combinazione con punti fissi o per applicazioni antisismiche.
• Adatto ad applicazione interne ed esterne.

• Disassemblare il collare, seperando le due metà dello stesso.
• Appoggiare la metà del collare a sella in modo tale che il foro presente nel punto fisso e il foro del collare stesso di serraggio siano sovrapposti.
• Posizionare la condotta usando la metà del collare posizionata come appoggio. Posizionare la seconda metà del collare a chiusura della condotta e serrare i bulloni con una coppia di serraggio da 30 a 100 Nm (in base al collare).

• Svitare il dado di bloccaggio.
• Posizionare l'elemento S-VB affinchè il foro da 12,8mm passi all'interno della vite di serraggio del collare.
• Serrare il dado con una coppia di serraggio di 50 Nm e utilizzare S-VB come vincolo di un profilo di controventamento.

• Filettatura: M16
• Larghezza: 396 [mm]
• Larghezza B1: 348 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 8 [mm]
• Coppia di serraggio: 100 [N·m]
• Dimensione nominale: 10 [in]
• Range di serraggio: 273 [mm]
• Range di serraggio: 273 [mm]
• Spessore fascia collare: 8 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962339857
• Codice Fischer: 547921
