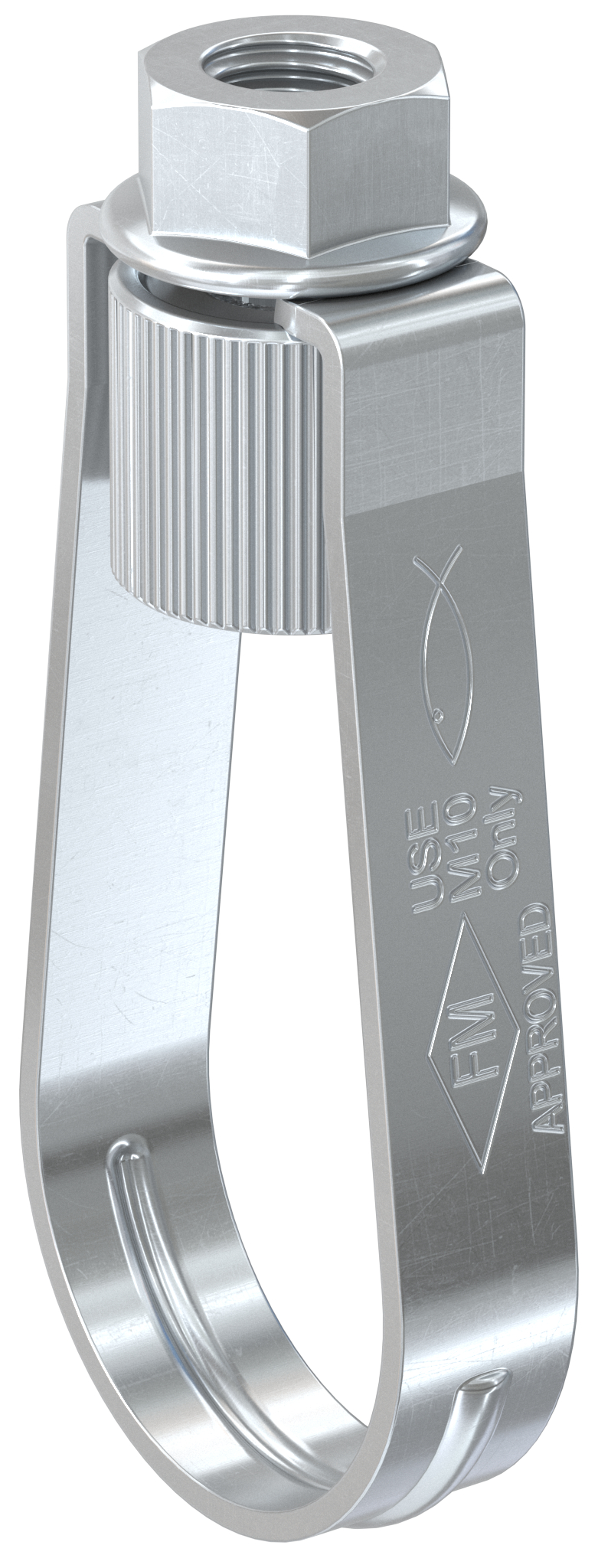

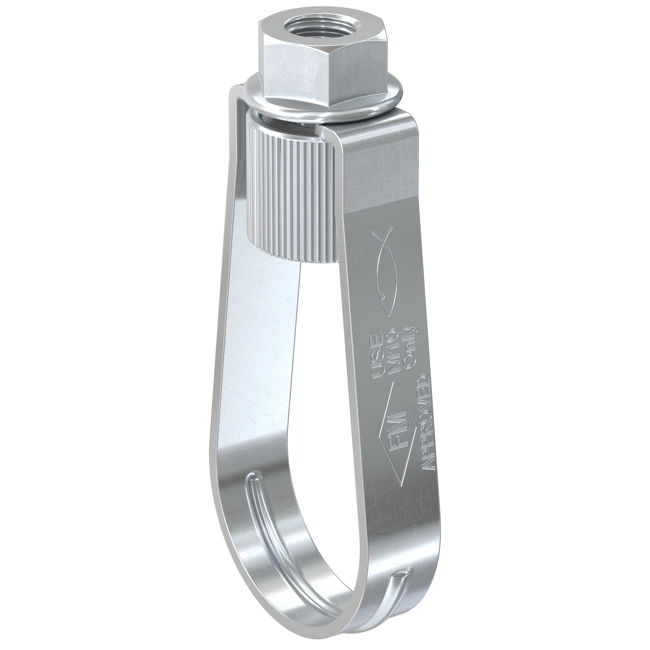

Collare per impianti Sprinkler FRLH

FRLH 1/2" M8 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M8
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Altezza: 76 [mm]
• Altezza: 64 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Diametro nominale: 1/2 Zoll (15)
• Dimensione nominale: 1/2 [in]
• Range di serraggio: 21,3 [mm]
• Range di serraggio: 21.3 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504071
• Codice Fischer: 570175

FRLH 3/4" M8 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M8
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Altezza: 80 [mm]
• Altezza: 65 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 3/4 [in]
• Range di serraggio: 26,9 [mm]
• Range di serraggio: 26.9 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504088
• Codice Fischer: 570176

FRLH 3/4" M10 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M10
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Omologato FM: Sì
• Altezza: 82 [mm]
• Altezza: 67 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 3/4 [in]
• Range di serraggio: 26,9 [mm]
• Range di serraggio: 26.9 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504095
• Codice Fischer: 570177

FRLH 1" M8 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M8
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Altezza: 83 [mm]
• Altezza: 65 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 1 [in]
• Range di serraggio: 33,7 [mm]
• Range di serraggio: 33.7 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504101
• Codice Fischer: 570178

FRLH 1" M10 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M10
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Omologato FM: Sì
• Altezza: 85 [mm]
• Altezza: 67 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 1 [in]
• Range di serraggio: 33,7 [mm]
• Range di serraggio: 33.7 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504118
• Codice Fischer: 570179

FRLH 1 1/4" M8 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M8
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Altezza: 88 [mm]
• Altezza: 65 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 1 1/4 [in]
• Range di serraggio: 42,4 [mm]
• Range di serraggio: 42.4 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504125
• Codice Fischer: 570180

FRLH 1 1/4" M10 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M10
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Omologato FM: Sì
• Altezza: 90 [mm]
• Altezza: 67 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 1 1/4 [in]
• Range di serraggio: 42,4 [mm]
• Range di serraggio: 42.4 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504132
• Codice Fischer: 570181

FRLH 1 1/2" M8 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M8
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Altezza: 96 [mm]
• Altezza: 70 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 1 1/2 [in]
• Range di serraggio: 48,3 [mm]
• Range di serraggio: 48.3 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504149
• Codice Fischer: 570182

FRLH 1 1/2" M10 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M10
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Omologato FM: Sì
• Altezza: 98 [mm]
• Altezza: 72 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 1 1/2 [in]
• Range di serraggio: 48,3 [mm]
• Range di serraggio: 48.3 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504156
• Codice Fischer: 570183

FRLH 2" M8 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M8
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Altezza: 112 [mm]
• Altezza: 80 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 2 [in]
• Range di serraggio: 60,3 [mm]
• Range di serraggio: 60.3 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504163
• Codice Fischer: 570184

FRLH 2" M10 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M10
• Larghezza fascia collare: 12 [mm]
• Larghezza x spessore fascia collare: 12 x 1,5 [mm]
• Omologato FM: Sì
• Altezza: 114 [mm]
• Altezza: 82 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Dimensione nominale: 2 [in]
• Range di serraggio: 60,3 [mm]
• Range di serraggio: 60.3 [mm]
• Spessore fascia collare: 1.5 [mm]

Riferimenti:

• Codice EAN: 4048962504170
• Codice Fischer: 570186

FRLH 2 1/2" M10 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M10
• Larghezza fascia collare: 15 [mm]
• Larghezza x spessore fascia collare: 15 x 2,5 [mm]
• Omologato FM: Sì
• Altezza: 140 [mm]
• Altezza: 99 [mm]
• Carico statico racc. max (trazione centrata): 6 [kN]
• Dimensione nominale: 2 1/2 [in]
• Range di serraggio: 76,1 [mm]
• Range di serraggio: 76.1 [mm]
• Spessore fascia collare: 2.5 [mm]

Riferimenti:

• Codice EAN: 4048962504187
• Codice Fischer: 570187

FRLH 3" M10 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M10
• Larghezza fascia collare: 15 [mm]
• Larghezza x spessore fascia collare: 15 x 2,5 [mm]
• Omologato FM: Sì
• Altezza: 161 [mm]
• Altezza: 114 [mm]
• Carico statico racc. max (trazione centrata): 6 [kN]
• Dimensione nominale: 3 [in]
• Range di serraggio: 88,9 [mm]
• Range di serraggio: 88.9 [mm]
• Spessore fascia collare: 2.5 [mm]

Riferimenti:

• Codice EAN: 4048962504194
• Codice Fischer: 570188

FRLH 4" M10 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M10
• Larghezza fascia collare: 15 [mm]
• Larghezza x spessore fascia collare: 15 x 2,5 [mm]
• Omologato FM: Sì
• Altezza: 205 [mm]
• Altezza: 145 [mm]
• Carico statico racc. max (trazione centrata): 6 [kN]
• Dimensione nominale: 4 [in]
• Range di serraggio: 114,3 [mm]
• Range di serraggio: 114.3 [mm]
• Spessore fascia collare: 2.5 [mm]

Riferimenti:

• Codice EAN: 4048962504200
• Codice Fischer: 570189

FRLH 5" M12 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M12
• Larghezza fascia collare: 15 [mm]
• Larghezza x spessore fascia collare: 15 x 2,5 [mm]
• Omologato FM: Sì
• Altezza: 235 [mm]
• Altezza: 163 [mm]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Dimensione nominale: 5 [in]
• Range di serraggio: 139,7 [mm]
• Range di serraggio: 139.7 [mm]
• Spessore fascia collare: 2.5 [mm]

Riferimenti:

• Codice EAN: 4048962504217
• Codice Fischer: 570240

FRLH 6" M12 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M12
• Larghezza fascia collare: 15 [mm]
• Larghezza x spessore fascia collare: 15 x 2,5 [mm]
• Omologato FM: Sì
• Altezza: 287 [mm]
• Altezza: 200 [mm]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Dimensione nominale: 6 [in]
• Range di serraggio: 168,3 [mm]
• Range di serraggio: 168.3 [mm]
• Spessore fascia collare: 2.5 [mm]

Riferimenti:

• Codice EAN: 4048962504224
• Codice Fischer: 570241

FRLH 8" M16 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS e FM.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M16
• Larghezza fascia collare: 20 [mm]
• Larghezza x spessore fascia collare: 20 x 2,5 [mm]
• Omologato FM: Sì
• Altezza: 364 [mm]
• Altezza: 252 [mm]
• Carico statico racc. max (trazione centrata): 10 [kN]
• Dimensione nominale: 8 [in]
• Range di serraggio: 219,1 [mm]
• Range di serraggio: 219.1 [mm]
• Spessore fascia collare: 2.5 [mm]

Riferimenti:

• Codice EAN: 4048962504231
• Codice Fischer: 570242

FRLH 10" M20 - Il collare sprinkler con aggancio rapido e possibilità di regolazione in altezza. Certificato VdS.

• L'omologazione VdS (omologazione FM disponibile per varianti con attacco da M10 in su) garantisce una sicurezza testata da un ente indipendente per l'uso in sistemi antincendio Sprinkler.
• Il dado di collegamento sulla sommità consente una facile regolazione in altezza dei cavi della tubazione.
• Fascetta staccabile e regolazione in altezza per la massima velocità e precisione durante l’installazione.
• Il collare è realizzato in acciaio DX5 1D+Z140 MA-C, in linea con la norma DIN EN 10327.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Installazione di tubazioni Sprinkler secondo VdS e FM (alcune versioni).
• Da utilizzare in ambienti asciutti.

• Selezionare la versione corretta del collare in relazione alla metrica della barra utilizzata per la pendinatura.
• Avvitare il dado e il manicotto di regolazione alla barra metrica.
• Far passare la fascetta del collare a cavallo della tubazione.
• Assemblare la fascetta del collare inserendo le due pieghe superiori all’interno della cavità nel manicotto di regolazione.
• Regolare l’altezza del collare svitando o avvitando il manicotto di regolazione.
• Serrare il dado per bloccare in posizione il collare.

• Filettatura: M20
• Larghezza fascia collare: 20 [mm]
• Larghezza x spessore fascia collare: 20 x 3,0 [mm]
• Altezza: 470 [mm]
• Altezza: 330 [mm]
• Carico statico racc. max (trazione centrata): 11 [kN]
• Dimensione nominale: 10 [in]
• Range di serraggio: 273 [mm]
• Range di serraggio: 273 [mm]
• Spessore fascia collare: 3 [mm]

Riferimenti:

• Codice EAN: 4048962504248
• Codice Fischer: 570243
