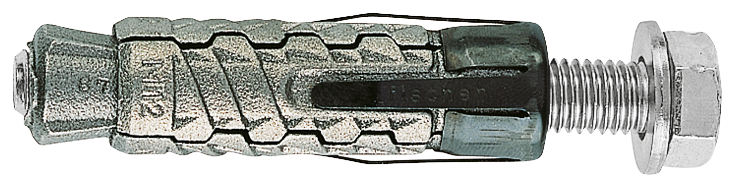

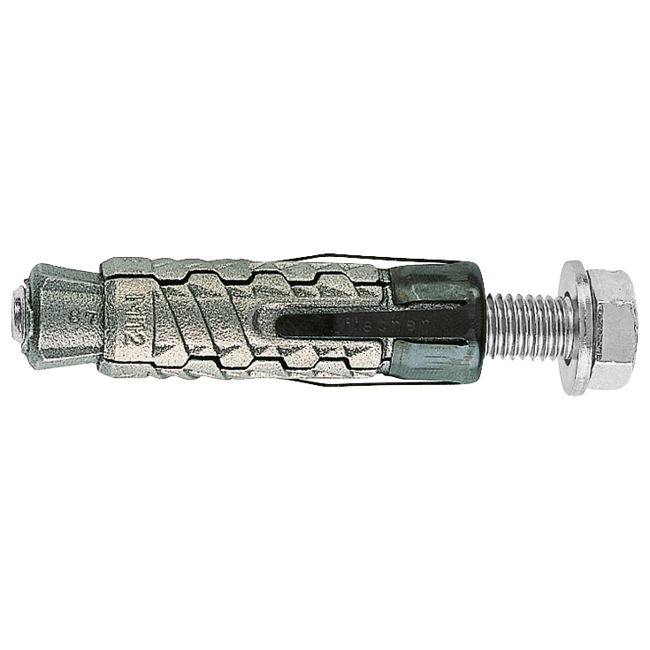

Ancorante in ghisa GM con vite T.E.

GM 6 vite T.E. - L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con vite testa esagonale cl. 8.8.

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.

• Tiranti

• Tiranti

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 47 [mm]
• Diametro foro: 12 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: No
• Spessore fissabile max: 7 [mm]
• Profondità foro min: 60 [mm]
• Profondità di ancoraggio effettiva min: 39 [mm]
• Chiave di serraggio: 10 [mm]
• Dimensioni vite: M6 x 50 [mm]

Riferimenti:

• Codice EAN: 8001132009215
• Codice Fischer: 500921

GM 8 vite T.E. - L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con vite testa esagonale cl. 8.8.

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.

• Tiranti

• Tiranti

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 50 [mm]
• Diametro foro: 15 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: No
• Spessore fissabile max: 10 [mm]
• Profondità foro min: 70 [mm]
• Profondità di ancoraggio effettiva min: 40 [mm]
• Chiave di serraggio: 13 [mm]
• Dimensioni vite: M8 x 60 [mm]

Riferimenti:

• Codice EAN: 8001132009222
• Codice Fischer: 500922

GM 10 vite T.E. - L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con vite testa esagonale cl. 8.8.

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.

• Tiranti

• Tiranti

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 60 [mm]
• Diametro foro: 18 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: No
• Spessore fissabile max: 20 [mm]
• Profondità foro min: 80 [mm]
• Profondità di ancoraggio effettiva min: 50 [mm]
• Chiave di serraggio: 17 [mm]
• Dimensioni vite: M10 x 80 [mm]

Riferimenti:

• Codice EAN: 8001132009239
• Codice Fischer: 500923

GM 12 vite T.E. - L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con vite testa esagonale cl. 8.8.

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.

• Tiranti

• Tiranti

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 75 [mm]
• Diametro foro: 22 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: No
• Spessore fissabile max: 25 [mm]
• Profondità foro min: 100 [mm]
• Profondità di ancoraggio effettiva min: 63 [mm]
• Chiave di serraggio: 19 [mm]
• Dimensioni vite: M12 x 100 [mm]

Riferimenti:

• Codice EAN: 8001132009246
• Codice Fischer: 500924

GM 16 vite T.E. - L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con vite testa esagonale cl. 8.8.

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.

• Tiranti

• Tiranti

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 102 [mm]
• Diametro foro: 30 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: No
• Spessore fissabile max: 25 [mm]
• Profondità foro min: 130 [mm]
• Chiave di serraggio: 24 [mm]

Riferimenti:

• Codice EAN: 8001132009253
• Codice Fischer: 500925

GM 20 vite T.E. - L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con vite testa esagonale cl. 8.8.

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.

• Tiranti

• Tiranti

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 135 [mm]
• Diametro foro: 35 [mm]
• Installazione distanziata: No
• Installazione passante: Sì
• Installazione pre-posizionata: No
• Spessore fissabile max: 30 [mm]
• Profondità foro min: 170 [mm]
• Chiave di serraggio: 30 [mm]

Riferimenti:

• Codice EAN: 8001132009260
• Codice Fischer: 500926
