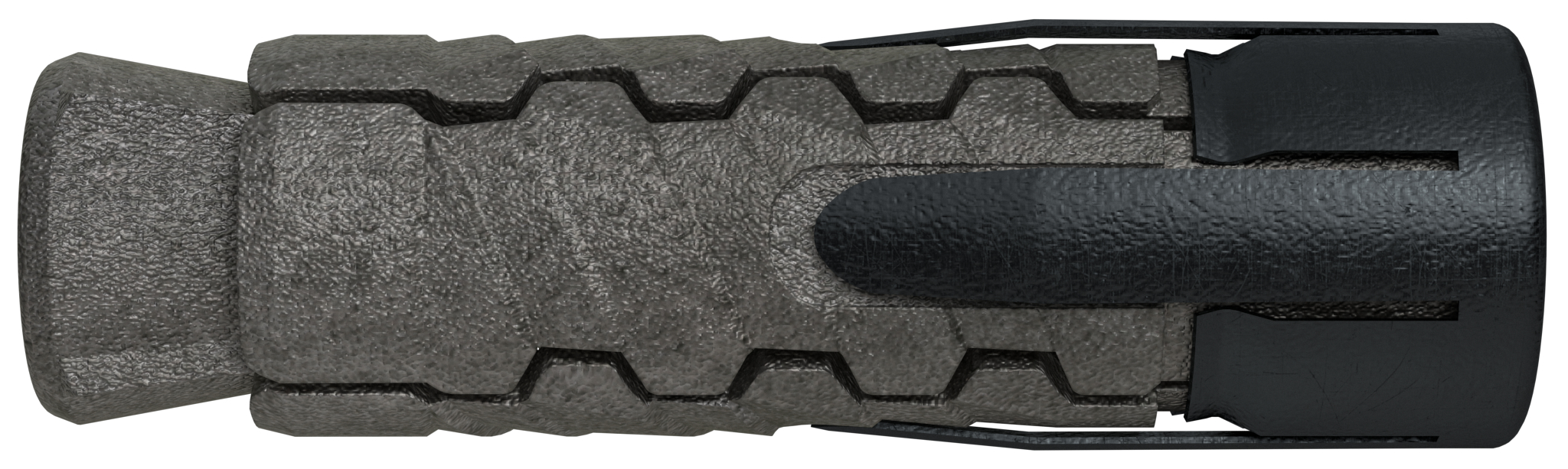

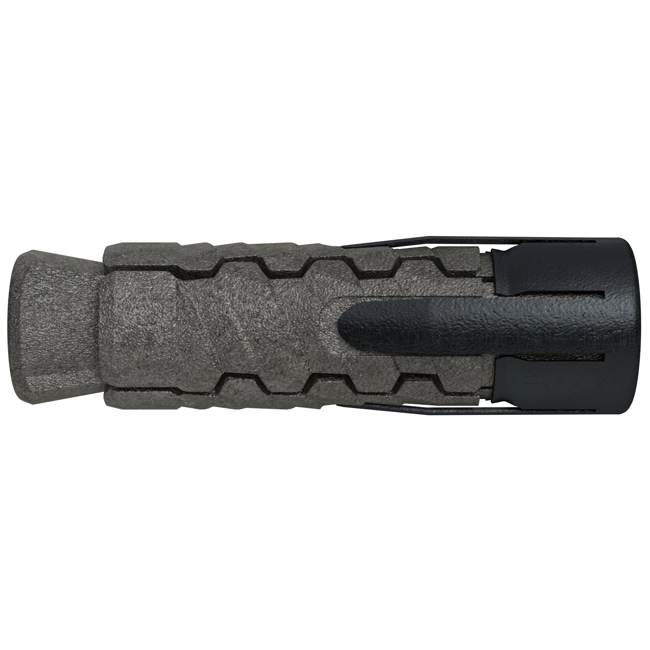

Ancorante in ghisa GM

GM 6 - L'ancorante in ghisa per installazioni non passanti non strutturali

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.

• Costruzioni metalliche
• Macchinari

• Costruzioni metalliche
• Macchinari

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 47 [mm]
• Diametro foro: 12 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• Filettatura interna: M6
• Profondità foro min: 60 [mm]
• Profondità di ancoraggio effettiva min: 39 [mm]

Riferimenti:

• Codice EAN: 8001132009017
• Codice Fischer: 500901

GM 8 - L'ancorante in ghisa per installazioni non passanti non strutturali

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.

• Costruzioni metalliche
• Macchinari

• Costruzioni metalliche
• Macchinari

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 50 [mm]
• Diametro foro: 15 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• Filettatura interna: M8
• Profondità foro min: 70 [mm]
• Profondità di ancoraggio effettiva min: 40 [mm]

Riferimenti:

• Codice EAN: 8001132009024
• Codice Fischer: 500902

GM 10 - L'ancorante in ghisa per installazioni non passanti non strutturali

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.

• Costruzioni metalliche
• Macchinari

• Costruzioni metalliche
• Macchinari

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 60 [mm]
• Diametro foro: 18 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• Filettatura interna: M10
• Profondità foro min: 80 [mm]
• Profondità di ancoraggio effettiva min: 50 [mm]

Riferimenti:

• Codice EAN: 8001132009031
• Codice Fischer: 500903

GM 12 - L'ancorante in ghisa per installazioni non passanti non strutturali

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.

• Costruzioni metalliche
• Macchinari

• Costruzioni metalliche
• Macchinari

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 75 [mm]
• Diametro foro: 22 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• Filettatura interna: M12
• Profondità foro min: 100 [mm]
• Profondità di ancoraggio effettiva min: 63 [mm]

Riferimenti:

• Codice EAN: 8001132009048
• Codice Fischer: 500904

GM 16 - L'ancorante in ghisa per installazioni non passanti non strutturali

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.

• Costruzioni metalliche
• Macchinari

• Costruzioni metalliche
• Macchinari

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 102 [mm]
• Diametro foro: 30 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• Filettatura interna: M16
• Profondità foro min: 130 [mm]
• Profondità di ancoraggio effettiva min: 86 [mm]

Riferimenti:

• Codice EAN: 8001132009055
• Codice Fischer: 500905

GM 20 - L'ancorante in ghisa per installazioni non passanti non strutturali

• Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
• Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.

• Costruzioni metalliche
• Macchinari

• Costruzioni metalliche
• Macchinari

• GM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
• Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 135 [mm]
• Diametro foro: 35 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• Filettatura interna: M20
• Profondità foro min: 170 [mm]

Riferimenti:

• Codice EAN: 8001132009062
• Codice Fischer: 500906
