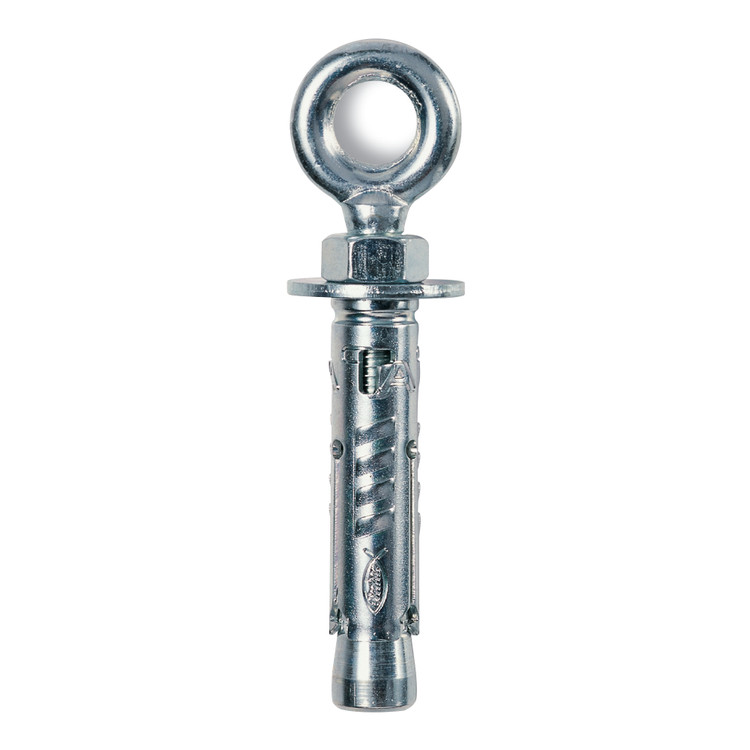

Ancorante con corpo espandente TA M-O

TA M6 O - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con occhiolo cl. 8.8.

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

• Passerelle per cavi
• Installazioni distanziate

• Passerelle per cavi
• Installazioni distanziate

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 28 [mm]
• Lunghezza dell'ancorante: 49 [mm]
• Larghezza occhiolo: 20 [mm]
• ø occhiolo: 10 [mm]
• Diametro foro: 10 [mm]
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 6 [mm]
• Dimensione della filettatura in pollici: #6
• Filettatura metrica: M6
• Chiave di serraggio: 10 [mm]

Riferimenti:

• Codice EAN: 4006209902578
• Codice Fischer: 90257

TA M8 O - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con occhiolo cl. 8.8.

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

• Passerelle per cavi
• Installazioni distanziate

• Passerelle per cavi
• Installazioni distanziate

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 34 [mm]
• Lunghezza dell'ancorante: 56 [mm]
• Larghezza occhiolo: 22 [mm]
• ø occhiolo: 11 [mm]
• Diametro foro: 12 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 8 [mm]
• Dimensione della filettatura in pollici: #8
• Filettatura metrica: M8
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 4006209902585
• Codice Fischer: 90258

TA M10 O - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con occhiolo cl. 8.8.

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

• Passerelle per cavi
• Installazioni distanziate

• Passerelle per cavi
• Installazioni distanziate

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 44 [mm]
• Lunghezza dell'ancorante: 69 [mm]
• Larghezza occhiolo: 27 [mm]
• ø occhiolo: 12 [mm]
• Diametro foro: 15 [mm]
• dimensione della filettatura metrica: 10 [mm]
• Dimensione della filettatura in pollici: #10
• Filettatura metrica: M10
• Chiave di serraggio: 17 [mm]

Riferimenti:

• Codice EAN: 4006209902592
• Codice Fischer: 90259

TA M12 O - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con occhiolo cl. 8.8.

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

• Passerelle per cavi
• Installazioni distanziate

• Passerelle per cavi
• Installazioni distanziate

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 50 [mm]
• Lunghezza dell'ancorante: 86 [mm]
• Larghezza occhiolo: 33 [mm]
• ø occhiolo: 15 [mm]
• Diametro foro: 18 [mm]
• Installazione passante: No
• dimensione della filettatura metrica: 12 [mm]
• Dimensione della filettatura in pollici: #12
• Filettatura metrica: M12
• Chiave di serraggio: 19 [mm]

Riferimenti:

• Codice EAN: 4006209902608
• Codice Fischer: 90260
