Ancorante con corpo espandente TA M-G

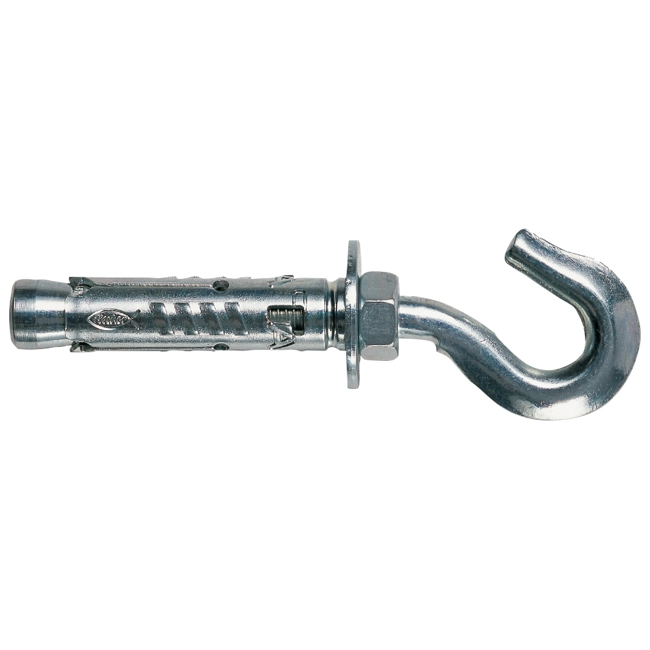

TA M6 G - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con gancio stampato.

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 33 [mm]
• Lunghezza dell'ancorante: 49 [mm]
• Diametro foro: 10 [mm]
• Larghezza gancio: 28 [mm]
• Misura d'apertura del gancio: 7 [mm]
• Chiave di serraggio: 10 [mm]

Riferimenti:

• Codice EAN: 4006209902615
• Codice Fischer: 90261

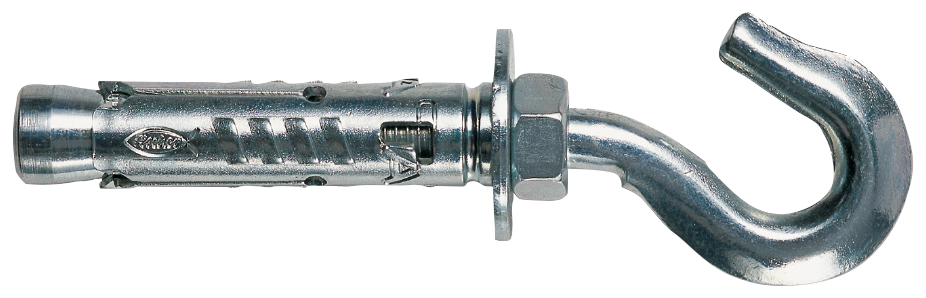

TA M8 G - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con gancio stampato.

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 43 [mm]
• Lunghezza dell'ancorante: 56 [mm]
• Diametro foro: 12 [mm]
• Installazione passante: No
• Larghezza gancio: 38 [mm]
• Misura d'apertura del gancio: 10 [mm]
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 4006209902622
• Codice Fischer: 90262

TA M10 G - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con gancio stampato.

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 54 [mm]
• Lunghezza dell'ancorante: 69 [mm]
• Diametro foro: 15 [mm]
• Installazione distanziata: No
• Installazione passante: No
• Larghezza gancio: 47 [mm]
• Misura d'apertura del gancio: 13 [mm]
• Chiave di serraggio: 17 [mm]

Riferimenti:

• Codice EAN: 4006209902639
• Codice Fischer: 90263

TA M12 G - L'ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con gancio stampato.

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 69 [mm]
• Lunghezza dell'ancorante: 86 [mm]
• Diametro foro: 18 [mm]
• Larghezza gancio: 56 [mm]
• Misura d'apertura del gancio: 15 [mm]
• Chiave di serraggio: 19 [mm]

Riferimenti:

• Codice EAN: 4006209902646
• Codice Fischer: 90264

TA M6 G K - Ancorante con corpo espandente con occhiolo TA M O K in blister

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Installazione pre-posizionata: Sì

Riferimenti:

• Codice EAN: 8001132045770
• Codice Fischer: 504577

TA M8 G K - Ancorante con corpo espandente con occhiolo TA M O K in blister

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Installazione passante: No

Riferimenti:

• Codice EAN: 8001132045787
• Codice Fischer: 504578

TA M6 G Y - Ancorante multiuso con gancio TA M-G Y in scatola di cartone con finestra

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Installazione distanziata: No

Riferimenti:

• Codice EAN: 8001132712566
• Codice Fischer: 71256

TA M8 G Y - Ancorante multiuso con gancio TA M-G Y in scatola di cartone con finestra

• La geometrica ottimizzata minimizza lo sforzo per l'installazione e ne permette l'utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l'utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Passerelle per cavi
• Macchinari

• Passerelle per cavi
• Macchinari

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione il gancio deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

Riferimenti:

• Codice EAN: 8001132712573
• Codice Fischer: 71257
