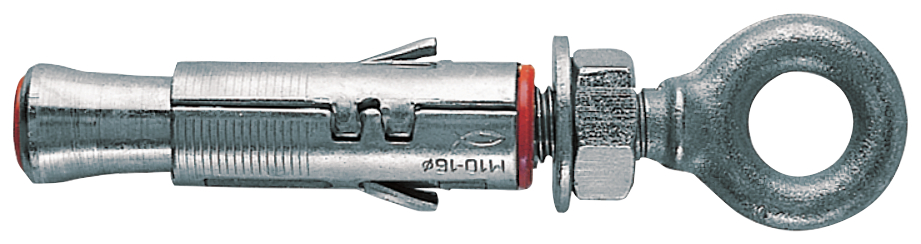

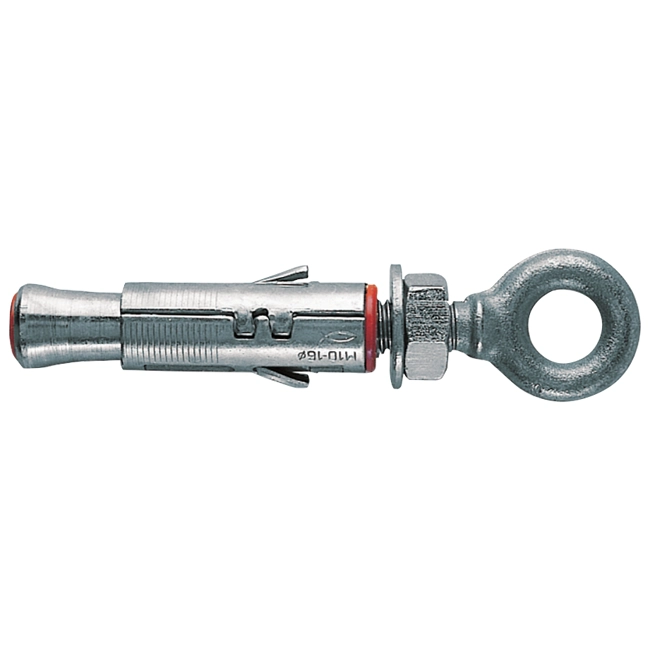

Ancorante con corpo espandente SLM con occhiolo

SLM 6 occhiolo cl. 8.8 - L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con occhiolo.

• Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Tiranti

• Tiranti

• SLM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 28 [mm]
• Lunghezza dell'ancorante: 45 [mm]
• Larghezza occhiolo: 20 [mm]
• ø occhiolo: 10 [mm]
• Diametro foro: 12 [mm]
• dimensione della filettatura metrica: 6 [mm]
• Dimensione della filettatura in pollici: #6
• Filettatura metrica: M6
• Chiave di serraggio: 10 [mm]

Riferimenti:

• Codice EAN: 8001132006313
• Codice Fischer: 500631

SLM 8 occhiolo cl. 8.8 - L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con occhiolo.

• Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Tiranti

• Tiranti

• SLM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 34 [mm]
• Lunghezza dell'ancorante: 50 [mm]
• Larghezza occhiolo: 22 [mm]
• ø occhiolo: 11 [mm]
• Diametro foro: 14 [mm]
• dimensione della filettatura metrica: 8 [mm]
• Dimensione della filettatura in pollici: #8
• Filettatura metrica: M8
• Chiave di serraggio: 13 [mm]

Riferimenti:

• Codice EAN: 8001132006320
• Codice Fischer: 500632

SLM 10 occhiolo cl. 8.8 - L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con occhiolo.

• Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Tiranti

• Tiranti

• SLM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 44 [mm]
• Lunghezza dell'ancorante: 60 [mm]
• Larghezza occhiolo: 27 [mm]
• ø occhiolo: 12 [mm]
• Diametro foro: 16 [mm]
• Installazione distanziata: No
• Installazione pre-posizionata: Sì
• dimensione della filettatura metrica: 10 [mm]
• Dimensione della filettatura in pollici: #10
• Filettatura metrica: M10
• Chiave di serraggio: 17 [mm]

Riferimenti:

• Codice EAN: 8001132006337
• Codice Fischer: 500633

SLM 12 occhiolo cl. 8.8 - L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con occhiolo.

• Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Tiranti

• Tiranti

• SLM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Distanza occhiolo dal muro: 50 [mm]
• Lunghezza dell'ancorante: 75 [mm]
• Larghezza occhiolo: 33 [mm]
• ø occhiolo: 15 [mm]
• Diametro foro: 20 [mm]
• Installazione distanziata: No
• dimensione della filettatura metrica: 12 [mm]
• Dimensione della filettatura in pollici: #12
• Filettatura metrica: M12
• Chiave di serraggio: 19 [mm]

Riferimenti:

• Codice EAN: 8001132006344
• Codice Fischer: 500634

SLM 16 occhiolo cl. 8.8 - L'ancorante a espansione per applicazioni non strutturali in calcestruzzo non fessurato. Versione con occhiolo.

• Il corpo a due settori provoca una distribuzione ampia e uniforme del carico, anche su materiali compatti di scarsa qualità.
• La filettatura metrica interna consente l'utilizzo di viti e barre filettate standard per un'ideale adattamento all'applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.

• Tiranti

• Tiranti

• SLM è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
• Per determinare la lunghezza della vite ls: Lunghezza vite ls = Lunghezza fissaggio + Spessore oggetto da fissare tfix + Spessore rondella.

• Lunghezza dell'ancorante: 90 [mm]
• ø occhiolo: 25 [mm]
• Diametro foro: 24 [mm]
• dimensione della filettatura metrica: 16 [mm]
• Dimensione della filettatura in pollici: altri
• Filettatura metrica: M16
• Chiave di serraggio: 24 [mm]

Riferimenti:

• Codice EAN: 8001132006351
• Codice Fischer: 500635
